Discussion :

[olivier312013]

Problème puissance broches Arduino
Bonjour,
J’ai fait un montage électronique à partir d’un Atmega 328P (micro arduino uno). Les broches 11 à 17 (PD5, PD6, PD7, PB0, PB1, PB2, PB3) alimentent des led via des résistances de 330 ohms. Ces broches sont configurées soient en 5V (led allumée) soit en 0V (led éteintes). Tout fonctionne correctement sauf sur les broches 15 et 16 (PB1 et PB2) ou les led sont à moitié allumé et ou contrairement aux autres broches je ne peux pas avoir plus de 2.5V (les autres broches sont bien à 5V). Je ne comprends pas pourquoi les broches 15 et 16 ont cette limitation. J’ai fait de test à vide et toutes les broches sont à 5V sauf 15 et 16 qui montent à 4.1V. J’ai changé des micro Atmega 328P : même problème ! Il semble que la limitation soit intrinsèque à tous les micros mais je ne trouve rien sans la datasheet.
Avez-vous une idée d’où vient mon pb.
Merci par avance pour votre aide.

[Auteur]

Bonjour,

peut-on voir ton montage électronique ? Il est sur une breadboard ?

[Jay M]

donnez aussi le code que vous avez utilisé pour votre test.

êtes vous sur un "vrai" UNO ?

Quand vous parlez des "broches 15 et 16 (PB1 et PB2)" ce sont bien les broches numérotées 9 et 10 sur votre UNO?

[olivier312013]

Voici le schéma qui est fait directement sur carte électronique. Les deux sortie qui pausent pb sont entourée en rouge. Tandis que les sorties pour les led sont entourée en violet.
Merci pour votre aide

[olivier312013]

Ce sont bien les sorties que vous avez surlignées sauf qu'elles sont monté sur circuit imprimé

[f-leb]

Bonjour,

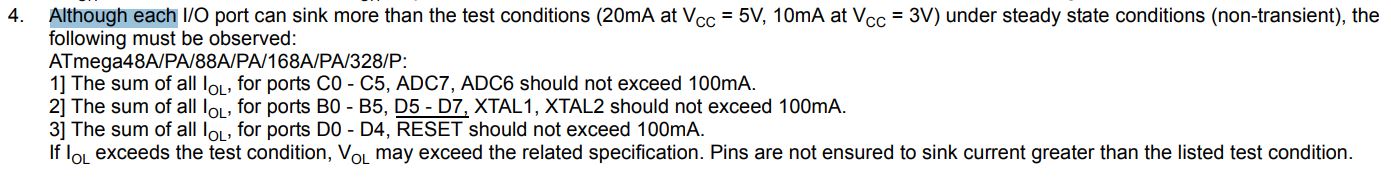

Il y a bien cette mention dans la datasheet :

Although each I/O port can source more than the test conditions (20mA at VCC = 5V, 10mA at VCC = 3V) under steady state conditions (non-transient), the following must be observed:
ATmega328P:
[...]
2] The sum of all I_OH, for ports B0 - B5, D5 - D7, XTAL1, XTAL2 should not exceed 150mA.

Mais il semble qu'on soit loin de cette limite... Peut-être un souci dans la configuration des broches, tu as un extrait du code à montrer pour la configuration ?

[Auteur]

Pour avoir réalisé un circuit similaire au tien, je remarque quelques différences :
- la résistance de 10k pour le reset, je l'ai mise à la masse et non au 5V
- il manque les condensateurs autour du quartz
Ceci dit cela ne résoudra pas le problème que tu rencontres.

En plus de ce qu'écrit f-leb, je soupçonne un défaut sur ta carte électronique : une liaison entre les deux pistes des pins 15 et 16 après les résistances. La chute de tension que tu rencontres me laisse penser à un problème d'impédance sur ces lignes. Est-ce que les LED sont toutes du même type (même référence) ?

[olivier312013]

Bonjour,

Il y a bien cette mention dans la datasheet :


Mais il semble qu'on soit loin de cette limite... Peut-être un souci dans la configuration des broches, tu as un extrait du code à montrer pour la configuration ?

Merci bcp : je n'avais pas vu ces petites lignes dans la datasheet mais quand je fais une recherche il semble que ca soit encore pire : 100mA max ! Ca me semble vraiment bas ...
Quelle solutions des led tres basse consommation ou un despacher ?

[olivier312013]

Pour avoir réalisé un circuit similaire au tien, je remarque quelques différences :
- la résistance de 10k pour le reset, je l'ai mise à la masse et non au 5V
- il manque les condensateurs autour du quartz
Ceci dit cela ne résoudra pas le problème que tu rencontres.

Le composant que j'utilise pour l'horloge intégre une capacité je crois bien voici le composant que j'utilise
https://www.lcsc.com/product-detail/...R0_C32180.html

En plus de ce qu'écrit f-leb, je soupçonne un défaut sur ta carte électronique : une liaison entre les deux pistes des pins 15 et 16 après les résistances. La chute de tension que tu rencontres me laisse penser à un problème d'impédance sur ces lignes. Est-ce que les LED sont toutes du même type (même référence) ?

Je vais vérifier en permutant que broches, mais cela n'explique pas qu'a vide j'ai seulement 4.16V sur ces 2 broches au lieu des 5V pour les autres ... (à vide = je ne mets pas les led)

[olivier312013]

Merci bcp : je n'avais pas vu ces petites lignes dans la datasheet mais quand je fais une recherche il semble que ca soit encore pire : 100mA max ! Ca me semble vraiment bas ...
Quelle solutions des led tres basse consommation ou un despacher ?

Je m'aperçois que quand on cherche sur internet on a une limitation bcp plus haute sur atmega328p. Donc ....

[Delias]

Les broches PB1 et PB2 n'ont pas de spécialités électriques sur les ATMega 328P.
- Soit le circuit a un problème. (ce qui a été mentionné par Auteur)

J’ai changé des micro Atmega 328P

- Soit le support de CI a un problème.
- Soit tu es tombé sur une série défaillante d'ATMega, mais cela m’étonnerait.

Il y a toujours un chapitre de la datascheet qui doit être consulté quand un suppose un problème de code, c'est le "Alternate Port Functions"
PB1 et PB2 peuvent être commandée par la génération PWM (Timer/Counter1 output compare match A/B output), s'assurer que cela ne soit pas commandé par le code. -> rejoint la partie de f-leb.

Codes-tu en Arduino ou en C-AVR?

[Bernard_68]

Je m'aperçois que quand on cherche sur internet on a une limitation bcp plus haute sur atmega328p. Donc ....

La datasheet est très claire :
dernière édition du 328p
page 271, figure 29-10
I/O Pin Output Voltage versus Source Current (VCC = 5 V)

On voit qu'avec un courant de 20 mA il n'est pas possible d'avoir 4,5 V sur une sortie @25°C PUCE et 4,3 V @125 °C toujours puce et non pas ambiante.
C'est dû à la résistance rdson du transistor de sortie.



Ne pas oublier aussi que le courant sur Vcc et sur Gnd ne doit pas dépasser 200 mA.
Tout est dans la datasheet. Inutile de parcourir Internet, les informations Microchip sont dignes de confiance, ce qui n'est pas toujours le cas sur internet.

Mais cela n'explique pas ton problème à vide.

Ce que je ferais si j'étais aux manettes :
Le plus à raz du boîtier du micro :
1) je couperai une piste "qui va bien" et une piste "qui va mal"
2) avec du fil fin, je croiserais les pistes.
Cela lèverait le doute sur un défaut caché du circuit imprimé

Autre point : les DEL sont-elles de la même couleur ?
une rouge à un Vd de 1,6 ou 1,8 V
Une jaune environ 2 V , une blanche ou bleue plus de 3 V

[olivier312013]

Bon toutes mes excuses j'ai trouvé le pb : initialisation des pin ....
En fait ma boucle était mal indexé et les pin 15 et 16 n'était pas initalisées en output. Du coup dans état incertains probablement. En rajoutant une initialisation manuelle en output dans mon code les leds s'allume toutes correctement.
Comme quoi on est jamais à l'abri d'erreur de débutant...
Merci pour votre support

[f-leb]

Merci bcp : je n'avais pas vu ces petites lignes dans la datasheet mais quand je fais une recherche il semble que ca soit encore pire : 100mA max ! Ca me semble vraiment bas ...

100mA, c'est pour un fonctionnement "en puit" (sink), avec un courant qui rentre dans le microcontrôleur. Quand tu mets une broche à 5V pour allumer une Led, le courant sort du microcontrôleur (source) et la limite est 150mA pour l'ensemble des broches.

j'ai trouvé le pb : initialisation des pin ....

un grand classique, mais bizarrement ce n'est jamais le bug auquel on pense en premier
