Discussion :

[grizzli06]

Bonjour,

Je cherche à raccorder une EEPROM (via bus I2C) à une de mes cartes mères utilisant une Nano (R4).

Je m'inspire de cette page pour comprendre le principe:
https://electroniqueamateur.blogspot...c-arduino.html

et la datasheet d'un modèle intéressant pour moi (CAT24C512) est ici:
https://www.onsemi.com/pdf/datasheet/cat24c512-d.pdf

Je n'ai pas du tout besoin de 512Kb, mais le prix étant quasi indépendant de la capacité... Par contre je dois me rabattre sur un boîtier CMS par manque de place sur ma carte mère.

Mon pb concerne l'adresse sur le bus I2C: dans la page citée en premier, les pins 1,2 et 3 (soit A0, A1 et A2) sont laissées non connectées.

Mais sur la puce qui m'intéresse, la datasheet dit que ces pins servent à définir l'adresse sur le bus I2C.

Je me moque de son adresse -j'ai juste besoin de la connaître-, mais comment forcer une adresse avec 3 bits (A0, A1 et A2) ?
Si je peux lui donner 0x50 comme sur le tutorial, ça me va bien...

Merci

[grizzli06]

Je crois que j'ai trouvé grâce à ce topic:
https://forum.arduino.cc/t/probleme-...m-i2c/182300/2

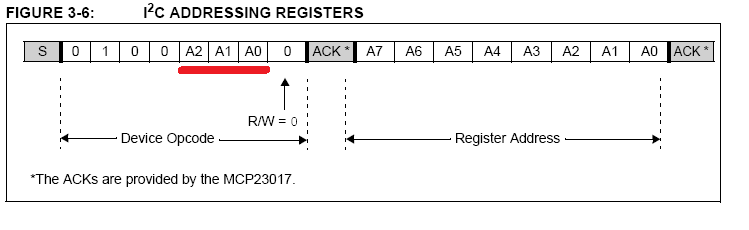

qui explique la notion de famille de périphériques I2C, et d'adresse à l'intérieur de la famille (adresse définie par A2, A1, A0).
Si j'ai bien compris, toutes les EEPROM appartienent à la même famille "1010".

La fin de l'adresse de l'EEPROM est donc: 1010A₂A₁A₀.

Donc si je mets les 3 pins A2, A1 et A0 à la masse, l'adresse de mon EEPROM sera 1010000, soit 0x50 en hexa.

Ma question se transforme donc plutôt en demande de recommandation:

afin d'éviter d'éventuels conflits d'adresse avec d'autres pérphériques dans le futur (j'utilise des écrans LCD, des capteurs de température, etc...), cette adresse 0x50 vous parait-elle judicieuse ou m'en recommandez-vous une autre ?

Merci à vous

[f-leb]

Bonjour,

Tu peux consulter cette liste : List of I2C address for various devices by address range.

[grizzli06]

Super f-leb !

Avec ça je suis paré : ja passe en résolu.

Merci !

P.S.: je vois dans ta signature des liens vers des tutos FPGA : tu n'aurais pas par hasard de bons liens pour des tutos sur les DSP ???
On trouve bien évidemment plein de tutos mais j'en cherche un destiné à réaliser un filtre FIR, dans le but de remplacer les Receiver qui se trouvent en amont des puces DAC (càd remplacer des circuits genre CS8412 par exemple).
Comme ça sort du sujet, tu peux me répondre en MP si tu veux.
Mille mercis.

[Bernard_68]

afin d'éviter d'éventuels conflits d'adresse avec d'autres périphériques dans le futur (j'utilise des écrans LCD, des capteurs de température, etc...), cette adresse 0x50 vous parait-elle judicieuse ou m'en recommandez-vous une autre ?

Il ne peut pas y avoir de conflit avec d'autres familles de composants.
Les 3 bits dont tu parles ne sont qu'une partie de l'adresse.
L'autre partie de l'adresse, qui n'est pas modifiable, identifie la famille de composant.

Suivant le nombre de bits modifiables il peut y avoir de 1 à 8 composants de la même famille sur le bus.

Les meilleures sources d'information sont de loin les datasheets des composants et la norme I2C.
L'I2C a été inventé par Philips il y a plus de 30 ans.
Depuis que Philips a été éclaté, la norme est gérée par NXP :
https://www.nxp.com/docs/en/user-guide/UM10204.pdf

[fred1599]

Hello,

afin d'éviter d'éventuels conflits d'adresse avec d'autres pérphériques dans le futur (j'utilise des écrans LCD, des capteurs de température, etc...), cette adresse 0x50 vous parait-elle judicieuse ou m'en recommandez-vous une autre ?

Oui ! C'est l'adresse la plus courante et la plus "logique" pour une première (ou unique) EEPROM sur un bus I2C, car elle correspond à la configuration la plus simple : les trois broches d'adresse à la masse.
