Discussion :

[grizzli06]

Bonjour,

J'utilise depuis très longtemps des Nano (donc 5V) pour commander un pont en H sous forme de circuit intégré L293D, lequel commande à son tour un (ou deux) moteurs CC.

Pour commander des relais à partir d'une carte 3.3V, on m'a conseillé d'utiliser sur ce fil d'utiliser un L2003A, mais je voudrais savoir si cette approche est également adaptée pour commander un pont en H comme le L293D ?

ça donnerait donc: Aduino 3.3V ---> L2003A ---> L293D

Edit de 18h00:
à la réflexion je pense que ce n'est pas utilisable, car le courant peut circuler dans les 2 sens dans un pont en H (contrairement à un relais). Un convertisseur bi-directionnel de niveau 5V<-->3.3V, de ce genre-ci, est peut-être davantage approprié non ?

Merci !

[f-leb]

Hello,

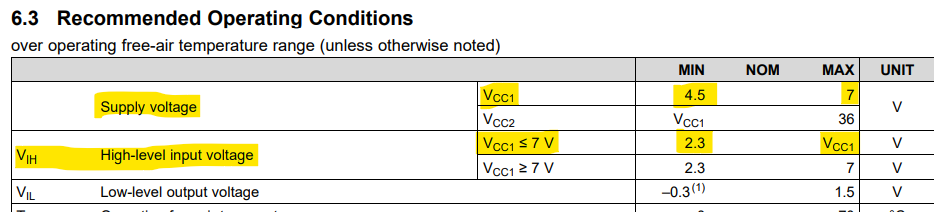

C'est précisé dans la doc du L293D :


Si la logique de commande est alimentée en 5V (V_CC1=5V typiquement),
V_IH (High-level input voltage) est entre 2,3V et 5V.
Donc un signal de commande à 3,3V sera interprété comme un niveau haut.

[grizzli06]

Donc un signal de commande à 3,3V sera interprété comme un niveau haut.

Super: donc je n'ai pas besoin de quoi que ce soit : reste juste à espérer qu'il ne tire pas plus de 20mA sur la sortie de l'Arduino, mais pas inquiet...

Merci beaucoup !

P.S.: je vois (dans ta signature) plusieurs liens sur des FPGA : je reviendrai sans doute vers toi car j'ai un projet là dessus, et je "patine" depuis des mois...

[f-leb]

Super: donc je n'ai pas besoin de quoi que ce soit : reste juste à espérer qu'il ne tire pas plus de 20mA sur la sortie de l'Arduino, mais pas inquiet...

C'est également précisé dans la doc (I_IH High-level input current, I_IL Low-level input current), typiquement c'est du micro-ampère.

P.S.: je vois (dans ta signature) plusieurs liens sur des FPGA : je reviendrai sans doute vers toi car j'ai un projet là dessus, et je "patine" depuis des mois...

À ton service , j'ai déjà pas mal patiné aussi avec ces bestioles

[grizzli06]

Je passe donc le sujet en résolu, et j'adapterai mes circuits imprimés en conséquence...

À ton service , j'ai déjà pas mal patiné aussi avec ces bestioles

Mille mercis car je galère un max, et difficile de trouver de l'aide sur ce sujet... Du coup, on communique par MP ??

[f-leb]

Mille mercis car je galère un max, et difficile de trouver de l'aide sur ce sujet... Du coup, on communique par MP ??

Ouvre plutôt une discussion sur le forum Embarqué dans un premier temps. C'est comme ça qu'on intéressera d'autres membres sur ces technologies

[Delias]

Edit de 18h00:
à la réflexion je pense que ce n'est pas utilisable, car le courant peut circuler dans les 2 sens dans un pont en H (contrairement à un relais). Un convertisseur bi-directionnel de niveau 5V<-->3.3V, de ce genre-ci, est peut-être davantage approprié non ?

Non, le sens logique du signal va toujours de l'Arduino au pont.

Et puis le pont c'est un driver (au sens de l'ULN du post précédent). Cela sépare les chemins des courants.

Le sens logique est déterminé par le fait que l'émetteur détermine la tension (ou laisse libre et c'est une résistance de pull-up qui la fixe) et le récepteur consomme ou fourni un peu de courant.
A l'état haut, le courant va généralement de l'émetteur au récepteur, et à l'état bas le courant va du récepteur à l'émetteur. Ce n'est pas pour autant qu'il faut un convertisseur bidirectionnel.

Le bidirectionnel c'est dans le cas des protocole comme l'I2C, où la ligne de donnée peut être utilisée dans les deux sens.

PS: c'est une description générique représentant la majorité, il y a des exceptions.

Delias

[grizzli06]

Non, le sens logique du signal va toujours de l'Arduino au pont.

Oui merci Delias ! c'est ce que j'ai finalement compris dans mon sommeil: comme quoi, la nuit porte conseil !!
