[sergio1958]

Bonjour a tous
je profite de mon temps libre , maintenant a la retraite pour m’initier a python et Raspberry.
Je suis aujourd'hui devant un problème :
je me sers de l'excellent document de https://deusyss.developpez.com/tutor...Gpio/#LIII-C-5

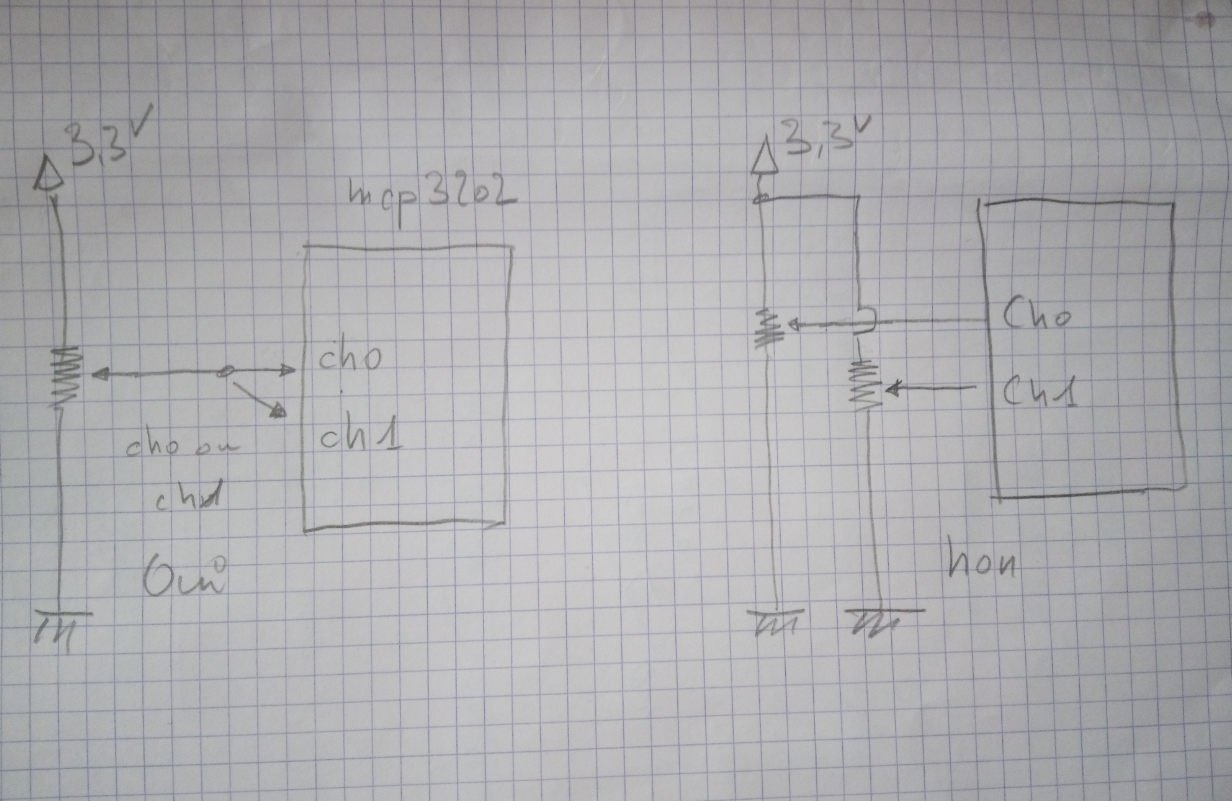

pour essayer de mettre en œuvre un CAN mcp3202, pour cela je m'inspire très fortement du listing d'Alexandre Galode, Mais je ne parviens a lire que sur ch0 , quand j'envoie ma tension a lire en ch1 , j'ai toujours 0 V . pour le cablage j'utilise cette carte http://https://www.amazon.fr/gp/prod...?ie=UTF8&psc=1
Pouvez vous me dire ou je déconne . Merci

Code python :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
#!/usr/bin/env python
# -*- coding: utf-8 -*-
#
#  test_CAN_2.py
#
#  Copyright 2020  <pi@raspberrypi>
#
# source devellopez.com Raspberry et le port GPIO par Alexandre Galode
# et https://scruss.com/blog/2013/02/02/simple-adc-with-the-raspberry-pi/

import spidev
import time


def lire_analog(puce_spi , entree_analog ):#entrée_analog = cho :0  ou ch1 :1
    liaison = spidev.SpiDev(puce_spi ,entree_analog)

    liaison.max_speed_hz = 300000 # en Hertz

    # Initialisation des parametres de lecture
    # (cf datasheet pour les curieux) mcp3202mcp3202

    if entree_analog == 0:
        value = 128
    else:
        value = 160
    to_send = [value, 0]
    print (value)
    # Lecture
    rd_octets = liaison.xfer2(to_send)

    # La reponse arrive sur deux octets
    msb = rd_octets[0]

    lsb = rd_octets[1]

    value = (msb << 8) + lsb

    calcul = 2 * (value * 3.3) / 4096.0

    return calcul



while True:
    entree_analog = 1  # 0 pour lire en ch0   pour lire en ch1
    puce_spi = 0

    calcul = lire_analog(puce_spi , entree_analog )

    print ("{:2.3f}". format(calcul))

    time.sleep(2)

[f-leb]

Bonjour,

Très rapidement, ce ne serait pas 192 au lieu de 160 ?

[sergio1958]

Très rapidement, ce ne serait pas 192 au lieu de 160 ?

bonjour f-leb
hélas non, même en changeant 160 par 192, e résultat est toujours 0.000.
j'en suis venu a douter du mcp3202, je l'ai donc changé et c'est pas mieux.

Voici le message que j'ai , quand j'essaie de capturer une tension sur ch1

je change juste la valeur de : entree_analog dans mon programme et bien-sur j'applique une tension en ch1

[f-leb]

Alors là, il faut fouiller les datasheets car quelque chose m'échappe...

Avec le MCP3202, il y a 3 octets échangés d'après la doc :


Dans le programme Python, il n'y a que deux octets...
A moins qu'il y ait confusion avec le MCP3002...


Mais dans ce cas je ne vois pas d'où viennent ces valeurs de 128 ou 160...

Je cherche

[f-leb]

Le lien amazon de ton premier message indique une erreur, est-on sûr d'avoir un MCP3202 et non un MCP3002 ou autre ?

[sergio1958]

pour moi 128 initialise bien Ch0 et comme tu disais 192 semblerait correcte pour initialiser ch1 , mais j'ai tester le prog d'Alexandre Galode sans changer une ligne et ça fonctionne sur ch1 avec init a 160 ???.
Peut être que Alexandre Passera par la un de ces jours et nous éclairerait

[f-leb]

... mais j'ai tester le prog d'Alexandre Galode sans changer une ligne et ça fonctionne sur ch1 avec init a 160 ??

Et maintenant tu nous dis que cela fonctionne aussi sur ch1 avec le programme initial. Heu... problème résolu ?
