Discussion :

[hamrouni wassim]

Bonjour, ci joint le diagramme de classe qui je veux le transformer en modèle relationnel, j'ai essayé et j'ai trouvé une difficulté pour les associations réflexives, y a-t-il une autre proposition ?

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
client(cin,nom,prenom,aresse,email,tel)
projet(code_prj,date_debut,date_fin,description,nom_projet,etat_projet,#cin)
cahier_charge(code,detail,#cin,#code_projet)
personnel(cin,nom,prenom,role,telephone,email)
notification(#cin,titre,commentaire)
devis(code,libelle,montant,code_prj)

Merci d'avance.

[fsmrel]

Bonsoir hamrouni,

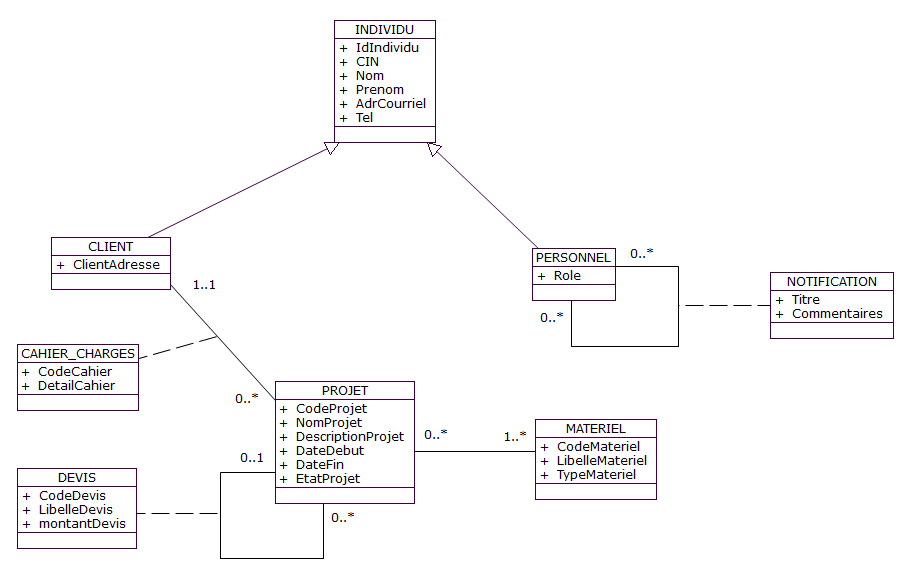

Vos pourriez procéder à la généralisation des classes CLIENT et PERSONNEL, en une classe INDIVIDU (ou tout autre nom qui convient), auquel cas le diagramme de classes deviendrait :

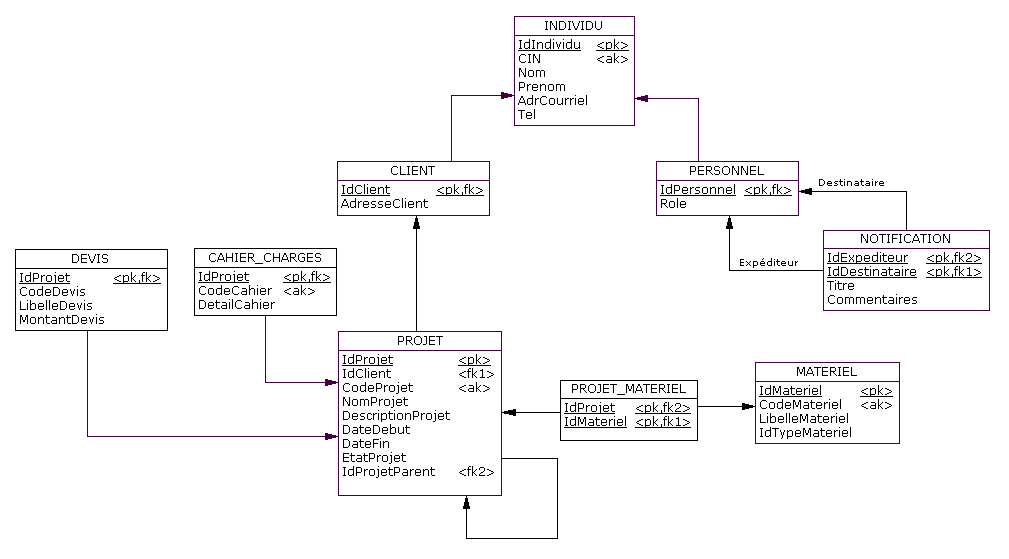

MLD correspondant

Vous remarquerez que les clés naturelles : CIN, CodeProjet, CodeMateriel, etc. sont systématiquement doublées par des clés artificielles : IdIndividu (avec des synonymes, mais ça n’est pas une obligation : IdClient, IdPersonnel), IdProjet, idMateriel, etc. En effet, une clé primaire ne doit en aucun cas pouvoir être modifiée, sous peine de voir la base de données se mettre à patiner et partir à vau l’eau...

Les clés naturelles font l’objet de clés alternatives (mickey <ak>, donnant lieu à une contrainte UNIQUE en SQL).





Exemple de script de création des tables :

CREATE TABLE INDIVIDU
(
   IdIndividu           INT                  NOT NULL,
   CIN                  VARCHAR(15)          NOT NULL,
   Nom                  VARCHAR(64)          NOT NULL,
   Prenom               VARCHAR(64)          NOT NULL,
   AdrCourriel          VARCHAR(64)          NOT NULL,
   Tel                  VARCHAR(24)          NOT NULL,
   CONSTRAINT INDIVIDU_PK PRIMARY KEY (IdIndividu),
   CONSTRAINT INDIVIDU_AK UNIQUE (CIN)
) ;

CREATE TABLE CLIENT
(
   IdClient             INT                  NOT NULL,
   AdresseClient        VARCHAR(64)          NOT NULL,
   CONSTRAINT CLIENT_PK PRIMARY KEY (IdClient),
   CONSTRAINT CLIENT_INDIVIDU_FK FOREIGN KEY (IdClient)
      REFERENCES INDIVIDU (IdIndividu) ON DELETE CASCADE
) ;

CREATE TABLE PROJET
(
   IdProjet             INT                  NOT NULL,
   ClientId             INT                  NOT NULL,
   CodeProjet           CHAR(5)              NOT NULL,
   NomProjet            VARCHAR(64)          NOT NULL,
   DescriptionProjet    VARCHAR(64)          NOT NULL,
   DateDebut            DATE                 NOT NULL,
   DateFin              DATE                 NOT NULL,
   EtatProjet           CHAR(5)              NOT NULL,
   IdProjetParent       INT                          ,
   CONSTRAINT PROJET_PK PRIMARY KEY (IdProjet),
   CONSTRAINT PROJET_AK UNIQUE (CodeProjet),
   CONSTRAINT PROJET_CLIENT_FK FOREIGN KEY (ClientId)
      REFERENCES CLIENT (IdClient),
   CONSTRAINT PROJET_PROJET_FK FOREIGN KEY (IdProjetParent)
      REFERENCES PROJET (IdProjet)
) ;

CREATE TABLE CAHIER_CHARGES
(
   IdProjet             INT                  NOT NULL,
   CodeCahier           VARCHAR(48)          NOT NULL,
   DetailCahier         VARCHAR(48)          NOT NULL,
   CONSTRAINT CAHIER_CHARGES_PK PRIMARY KEY (IdProjet),
   CONSTRAINT CAHIER_CHARGES_AK UNIQUE (CodeCahier),
   CONSTRAINT CAHIER_CHARGES_PROJET_FK FOREIGN KEY (IdProjet)
      REFERENCES PROJET (IdProjet) ON DELETE CASCADE
) ;

CREATE TABLE DEVIS
(
   IdProjet             INT                  NOT NULL,
   CodeDevis            CHAR(5)              NOT NULL,
   LibelleDevis         VARCHAR(64)          NOT NULL,
   MontantDevis         DECIMAL(7,2)         NOT NULL,
   CONSTRAINT DEVIS_PK PRIMARY KEY (IdProjet),
   CONSTRAINT DEVIS_PROJET_FK FOREIGN KEY (IdProjet)
      REFERENCES PROJET (IdProjet) ON DELETE CASCADE
) ;

CREATE TABLE PERSONNEL
(
   IdPersonnel          INT                  NOT NULL,
   Role                 VARCHAR(64)          NOT NULL,
   CONSTRAINT PERSONNEL_PK PRIMARY KEY (IdPersonnel),
   CONSTRAINT PERSONNEL_INDIVIDU_FK FOREIGN KEY (IdPersonnel)
      REFERENCES INDIVIDU (IdIndividu) ON DELETE CASCADE
) ;

CREATE TABLE NOTIFICATION
(
   IdExpediteur         INT                  NOT NULL,
   IdDestinataire       INT                  NOT NULL,
   Titre                VARCHAR(64)          NOT NULL,
   Commentaires         VARCHAR(64)          NOT NULL,
   CONSTRAINT NOTIFICATION_PK PRIMARY KEY (IdExpediteur, IdDestinataire),
   CONSTRAINT PERSONNEL_NOTIF_DEST_FK FOREIGN KEY (IdDestinataire)
      REFERENCES PERSONNEL (IdPersonnel),
   CONSTRAINT PERSONNEL_NOTIF_EXP_FK FOREIGN KEY (IdExpediteur)
      REFERENCES PERSONNEL (IdPersonnel)
) ;

CREATE TABLE MATERIEL
(
   IdMateriel           INT                  NOT NULL,
   CodeMateriel         CHAR(5)              NOT NULL,
   LibelleMateriel      VARCHAR(64)          NOT NULL,
   IdTypeMateriel       INT                  NOT NULL,
   CONSTRAINT MATERIEL_PK PRIMARY KEY (IdMateriel),
   CONSTRAINT MATERIEL_AK UNIQUE (CodeMateriel)
) ;

CREATE TABLE PROJET_MATERIEL
(
   IdProjet             INT                  NOT NULL,
   IdMateriel           INT                  NOT NULL,
   CONSTRAINT PROJET_MATERIEL_PK PRIMARY KEY (IdProjet, IdMateriel),
   CONSTRAINT PROJET_MATERIEL_PROJET_FK FOREIGN KEY (IdProjet)
      REFERENCES PROJET (IdProjet) ON DELETE CASCADE,
   CONSTRAINT PROJET_MATERIEL_MATERIEL_FK FOREIGN KEY (IdMateriel)
      REFERENCES MATERIEL (IdMateriel)
) ;
