Discussion :

[michel.zahnd123]

Bonjour :)
Je cherche à démarrer le module ESP32-S3-N16R8 CAM Development Board WiFi + Bluetooth with OV2640 camera for Arduino (acheté sur AliExpress).
Je n'arrive pas à obtenir la documentation de ce produit précis (j'ai la doc de ESP32-S3-N16R8 VROOM : ce n'est pas le bon module).
Je programme en C++ et j'utilise VSCode pour développer (je ne suis pas un "pro").
J'utilise un programme généré par Le CHAT qui doit lire la caméra et envoyer l'image sur l'écran de mon PC.
J'ai réussi à compiler le programme et à le charger dans le module ... mais il ne se passe rien : ni image, ni message d'erreur :(
Le programme demande de définir le PINOUT du module (je n'ai pas cette information).
Il y a 16 paramètres à définir : PWDN, RESET, XCLK, SIOD, SIOC, Y9, Y8, Y7, Y6, Y5, Y4, Y3, Y2, VSYNC, HREF et PCLK.
J'ai testé 6 combinaisons de PINOUT extraites de divers programmes ESP32 CAM (ESP32 EYE, Espressif, XIAO CAM, AI thinker, WROOM, ...) sans succès.
Aujourd'hui, je ne sais plus quoi tenter pour démarrer mon module ...
Et j'aimerais beaucoup obtenir un peu d'aide ! Merci !!!

platforIO.ini

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
[env:esp32-s3-devkitc1-n16r8]
platform = espressif32
board = esp32-s3-devkitc1-n16r8
framework = arduino
monitor_speed = 115200

Programme C++

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
#include "Arduino.h"
#include "esp_camera.h"

// Définition des broches pour ESP32 S3 WROOM (China)
#define PWDN_GPIO_NUM     -1
#define RESET_GPIO_NUM    -1
#define XCLK_GPIO_NUM     15
#define SIOD_GPIO_NUM      4
#define SIOC_GPIO_NUM      5
#define Y9_GPIO_NUM       16
#define Y8_GPIO_NUM       17
#define Y7_GPIO_NUM       18
#define Y6_GPIO_NUM       12
#define Y5_GPIO_NUM       10
#define Y4_GPIO_NUM        8
#define Y3_GPIO_NUM        9
#define Y2_GPIO_NUM       11
#define VSYNC_GPIO_NUM     6
#define HREF_GPIO_NUM      7
#define PCLK_GPIO_NUM     13

void setup() {
  Serial.begin(115200);
  Serial.setDebugOutput(true);
  Serial.println();

  // Initialisation de la caméra
  camera_config_t config;
  esp_camera_init(&config);
if (esp_camera_init(&config) != ESP_OK) {
  Serial.println("Erreur d'initialisation de la caméra !");
  ESP.restart();
} else {
  Serial.println("Caméra initialisée avec succès !");
}
  config.ledc_channel = LEDC_CHANNEL_0;
  config.ledc_timer = LEDC_TIMER_0;
  config.pin_d0 = Y2_GPIO_NUM;
  config.pin_d1 = Y3_GPIO_NUM;
  config.pin_d2 = Y4_GPIO_NUM;
  config.pin_d3 = Y5_GPIO_NUM;
  config.pin_d4 = Y6_GPIO_NUM;
  config.pin_d5 = Y7_GPIO_NUM;
  config.pin_d6 = Y8_GPIO_NUM;
  config.pin_d7 = Y9_GPIO_NUM;
  config.pin_xclk = XCLK_GPIO_NUM;
  config.pin_pclk = PCLK_GPIO_NUM;
  config.pin_vsync = VSYNC_GPIO_NUM;
  config.pin_href = HREF_GPIO_NUM;
  config.pin_sscb_sda = SIOD_GPIO_NUM;
  config.pin_sscb_scl = SIOC_GPIO_NUM;
  config.pin_pwdn = PWDN_GPIO_NUM;
  config.pin_reset = RESET_GPIO_NUM;
  config.xclk_freq_hz = 20000000;
  config.pixel_format = PIXFORMAT_JPEG;

  // Initialisation avec PSRAM
  config.fb_count = 2;
  config.grab_mode = CAMERA_GRAB_WHEN_EMPTY;

  // Initialisation de la caméra
  esp_err_t err = esp_camera_init(&config);
  if (err != ESP_OK) {
    Serial.printf("Erreur d'initialisation de la caméra : 0x%x", err);
    return;
  }

  // Configuration de la résolution
  sensor_t *s = esp_camera_sensor_get();
  s->set_framesize(s, FRAMESIZE_QVGA); // 320x240
}

void loop() {
  // Capture d'une image
  camera_fb_t *fb = esp_camera_fb_get();
  if (!fb) {
    Serial.println("Échec de la capture d'image");
    return;
  }

  // Affichage de la taille de l'image
  Serial.printf("Image capturée : %u octets\n", fb->len);

  // Retour de l'image au pool
  esp_camera_fb_return(fb);

  delay(1000);
}

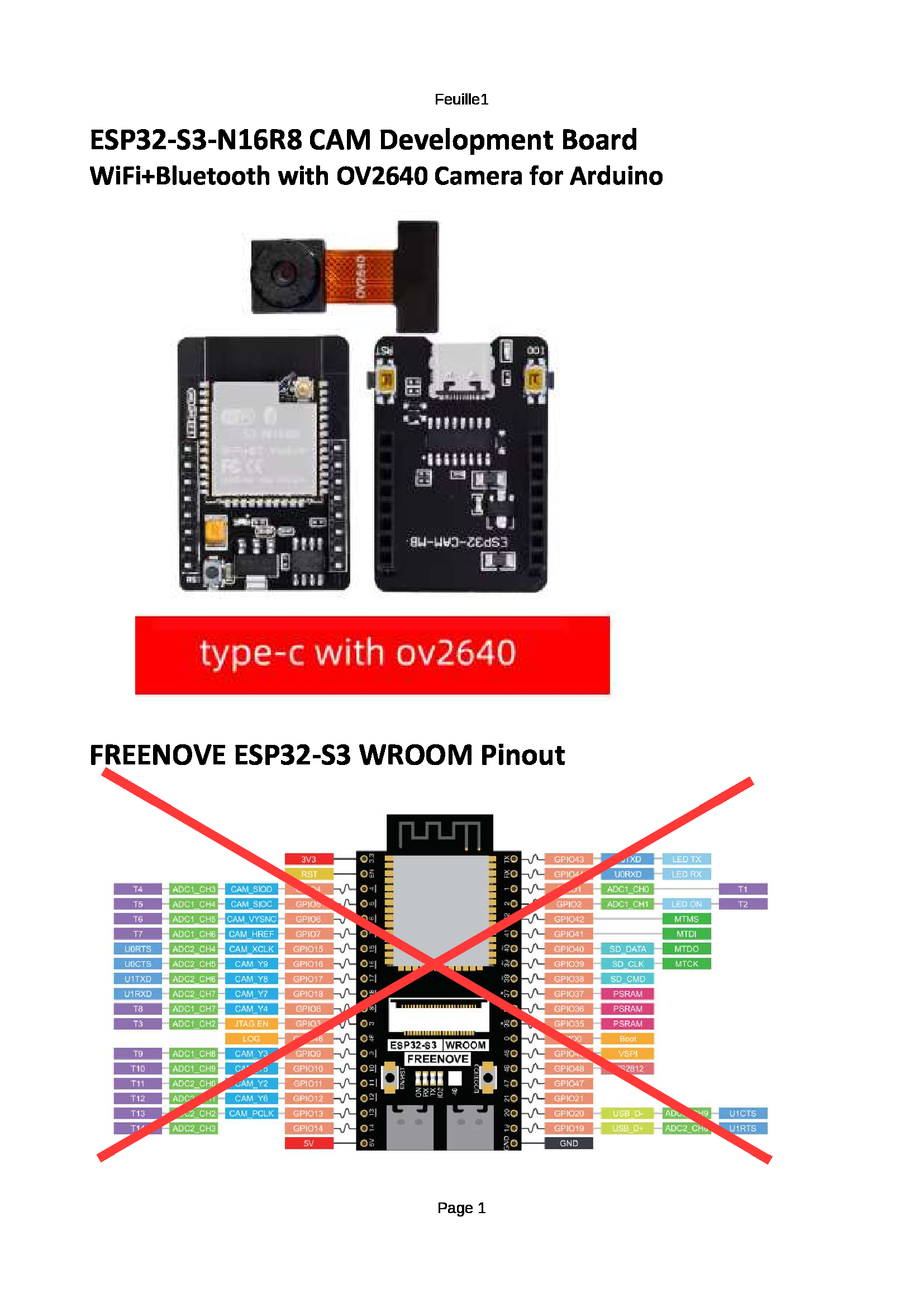

Photo du module "development board vs Wroom"
