Discussion :

[Xavier]

Bonjour à tous,
j'ai utilisé C++Builder pour afficher des valeurs via Bars de TChart.
Pour décaler les positions de différents bars et améliorer les aspects visuels, j'ai modifié manuellement des valeurs de Bars -> Size -> Offset .
Voir image:
Ma question est: Comment modifier la valeur Offset par programme.
Merci par avance
Xavier

[DjmSoftware]

Salut
une lecture de ce post devrait te permettre de faire ce que tu veux http://www.teechart.net/docs/teechar.../tutorial1.htm
cordialement

[Xavier]

Merci DjmSoftware pour ce lien très utile.
Après lire les tutoriaux, je pense que la solution de mon problème est dans la proprété suivante:

TCustomBarSeries.OffsetPercent
Property OffsetPercent: Integer;
Unit: Series

Mais je n'ai pas pu retrouver cette proprété sous C++Builder. Il y a BarSeries, pas de CustomerBarSeries!
Peut-être deux raisons possibles:
1. Ma compréhension insuffisante pour retrouver les variables équivalentes sous C++Builder
2. J'ai la version standard TeeChart livré avec Sydney 10.4, je n'ai pas de TeeChart Pro

Merci d'avance
Xavier

[DjmSoftware]

salut
tu devrais trouver ton bonheur dans le fichier VCLTee.Series.hpp
je dispose uniquement de la version Communumity que n’intègre pas ce composant
je ne pourrais malheureusement t'aider plus en avant
cdlt

[Xavier]

Merci de tes lumières!
Oui, j'ai bien retrouvé mon bonheur dans le fichier VCLTee.Series.hpp:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
class PASCALIMPLEMENTATION TCustomBarSeries : public Vcltee::Teengine::TChartSeries
{
	typedef Vcltee::Teengine::TChartSeries inherited;

private:
	bool FAutoBarSize;
	TBarRound FBarRound;
	TBarStyle FBarStyle;
	int FBarWidthPercent;
	int FBevelSize;
	int FConePercent;
	bool FDark3D;
	int FDarkPen;
	int FDepthPercent;
	Vcltee::Tecanvas::TTeeEmboss* FEmboss;
	bool FGradientRelative;
	TMarksLocation FMarksLocation;
	bool FMarksOnBar;
	TMultiBar FMultiBar;
	int FOffsetPercent;

Si j'ai bien compris, il s'agit d'un variable privé "FOffsetPercent" de la classe.
En essayant quelques combinaisons sous Chart1->Series[0], je n'ai pas pu réussir à l'utiliser.
Je pense que cela est lié ma compréhension insuffisante de l'usage de classe.
Merci de tes prochaines lumières.
Xavier

[DjmSoftware]

Salut,
petite confusion entre membre privé et property
le membre privé nest pas accessible car privé

la property dans ton cas s'appelle OffsetPercent

par ailleurs il existe une méthode public :

int __fastcall ApplyBarOffset(int Position); qui devrait mieux convenir

donc pour modifier toutes tes séries tu peux le faire dans une boucle
du style

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5

for (int i=0; i <Chart1->Series->Count ; i++)
  {
    Chart1->Series[i]->ApplyBarOffset(i+1);// comme exemplle
 }

A essayer je n'ai malheureusement pas ce composant sur ma machine

cdlt

[Xavier]

Merci de ton soutien en continue!
J'ai essayé sous Sydney 10.4 et il indique: ApplyBarOffset n'est pas un membre de TChartSeries.
En fouillant le fichier VCLTee.Series.hpp, je constate qu'il y a deux classes:
Class TCustomerBarSeries
Class TBarSeries



Comme j'ai une version entreprise, l'option Pro de TChart non compris, je ne peux ajouter que BarSeries (non CustomerBarSeries) lors de création de Chart.
Cela peut-être la raison, je vais chercher un peu, je ne comprends pas la relation entre ces deux classes.
Ce qui m'étonne est qu'on peut tous modifier manuellement, mais pas avec programme.

Cordialement
Xavier

[DjmSoftware]

Salut
j'ai trouvés mes informations dans la version 10.4.2.Community Starter

qu'en est il de la méthode

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

int __fastcall ApplyBarOffset(int Position);

à mon avis cest elle ci qui devrait être utilisée

un lien avec des exemples et de l'aide que devrait t'aider https://www.steema.com/docs/TeeChartVCL/

Cdlt

[Xavier]

Salut,
Oui, ce lien me donne des exemples et explications très utiles.

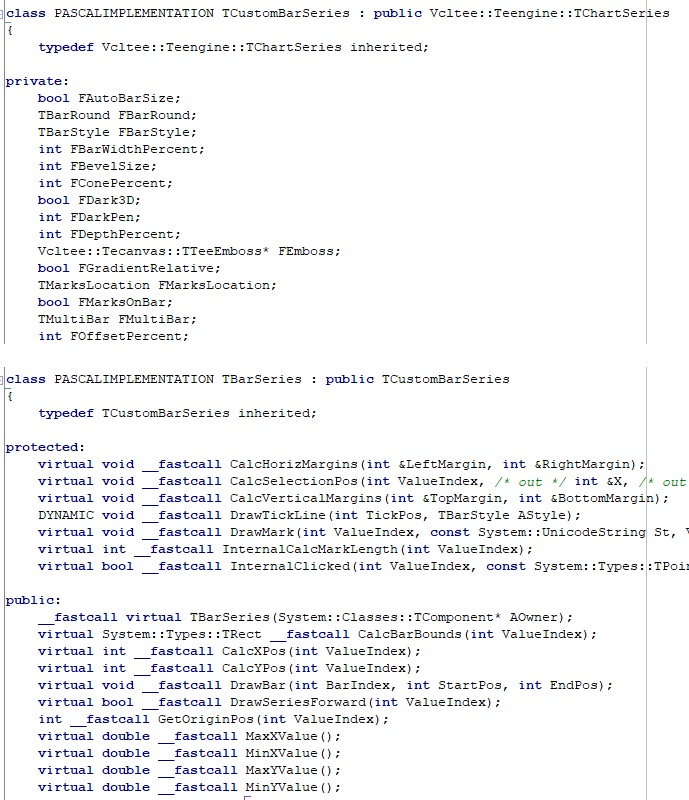

Il parait que la Class TBarSeries est dérivée de la Class TCustomerBarSeries, donc il serait logiquement possible d'accéder la fonction ApplyBarOffset(int Position):


Je vais chercher comment l'accéder sous C++Builder.
Bien cordialement
Xavier

[DjmSoftware]

Salut
j'ai pu mettre la main sur une ancienne version de C++ Buider 2010 disposant du composant TChart (LITE)

voici le code te permettant de changer les propriétés d'offset dans une boucle

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9

{
 TBarSeries * Current;
 for(int n=0;n<Chart1->SeriesCount();n++)
 {
   Current=reinterpret_cast<TBarSeries*>(Chart1->Series[n]);
   Current->ApplyBarOffset(n+5);
 }
}

explication

Chart1->Series[n] retourne un pointeur de la classe TChartSeries;
il se trouve que la méthode ApplyBarOffset et la property OffsetPercent appartienne à la classe TBarSeries

TChartSeries est la classe abstraite ancêtre de chaque type de série de graphiques. Fournit plusieurs propriétés partagées par tous les styles de série (tiré de l'aide)

pour pouvoir utiliser cette méthode ou la propriété il convient de procéder à une transformation de type
ce qui est réalisé par reinterpret_cast<TBarSeries*>(Chart1->Series[n]);
qui transforme un pointeur de type TChartSeries en type TBarSeries

voila j'espère ainsi avoir pu t'aider

cdlt

[Xavier]

Merci de ton implication efficace et tes explications en détail!
J'ai essayé tes codes sous Rad2010 et Sydney 10.4. Les compilations sont toutes OK, mais lors d’exécution, je ne vois pas la différence de position de chaque Bar : elle reste comme prédéfinie.
En suivant tes codes, j’ai remplacé ApplyBarOffset par OffsetPercent, çà marche!
Franchement, je ne comprends pas pourquoi.

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
TBarSeries * Current;
for(int n=0; n<8; n++)
{
   Current=reinterpret_cast<TBarSeries*>(Chart2->Series[n]);
//   Current->ApplyBarOffset(n*25);  Sans effet visuel
   Current->OffsetPercent = n*25;
}

Bien cordialement
Xavier

[DjmSoftware]

Salut,
Il faudrait analyser le code source pour comprendre la différence
L’essentiel est que cela corresponde à tes attentes.
Je te laisse marquer le post comme résolu

Bien cordialement
