Bonjour,
Je voudrais bien avoir de l'aide sur la programmation d'un moteur pas a pas avec driver sur arduino mega.

Mon souci c'est d'ajouter bouton marche et arrêt sur mon programme telle qu'il est ;

output (2) marche
output (3) Arrêt
Quelque chose comme sa !

Mon moteur démarre immédiatement après alimentation chose que sa dérange

Merci de bien vouloir m'aidé a se sujet.
Cordialement

Code : Sélectionner tout - Visualiser dans une fenêtre à part
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
/*
  Stepper Motor Test
  stepper-test01.ino
  Uses MA860H or similar Stepper Driver Unit
  Has speed control & reverse switch

  DroneBot Workshop 2019
  https://dronebotworkshop.com
*/

// Defin pins

int reverseSwitch = 2;  // Push button for reverse
int driverPUL = 7;    // PUL- pin
int driverDIR = 6;    // DIR- pin
int spd = A0;     // Potentiometer

// Variables

int pd = 500;       // Pulse Delay period
boolean setdir = LOW; // Set Direction

// Interrupt Handler

void revmotor (){

  setdir = !setdir;

}


void setup() {

  pinMode (driverPUL, OUTPUT);
  pinMode (driverDIR, OUTPUT);
  attachInterrupt(digitalPinToInterrupt(reverseSwitch), revmotor, FALLING);

}

void loop() {

    pd = map((analogRead(spd)),0,1023,2000,50);
    digitalWrite(driverDIR,setdir);
    digitalWrite(driverPUL,HIGH);
    delayMicroseconds(pd);
    digitalWrite(driverPUL,LOW);
    delayMicroseconds(pd);

}

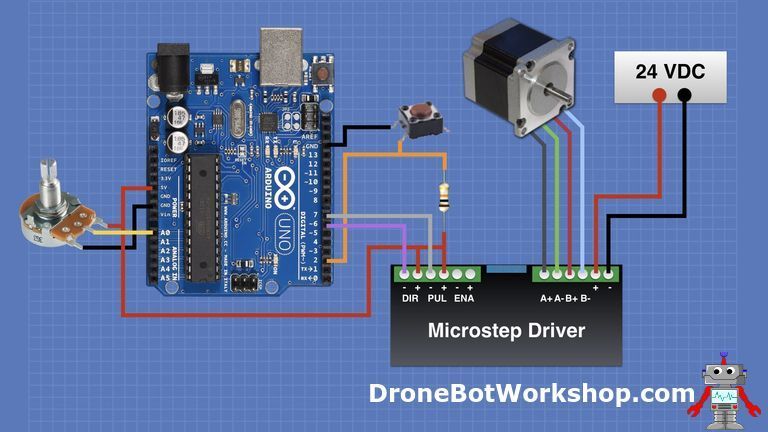

Merci.Nom : Arduino-Stepper-Hookup.jpeg
Affichages : 289
Taille : 55,7 Ko
