Discussion :

[Bebuck]

Bonjour,
Je suis entrain de me relancer dans un projet d'objet connecté, mais je coince sur une partie fondamentale de mon application.
J'aimerais avoir un micro contrôleur (genre arduino uno) qui envoie un message Bluetooth à un smartphone connecté si un équipement relié au micro contrôleur se déconnecte.
Je pensais simplement brancher une micro clé usb sur un arduino, et détecter la déconnection.
Mais j'ai cru comprendre que les arduino de petite taille ne permettent pas de lire d'USB.
Existe t'il un autre moyen de détecter la déconnexion d'un périphérique quelconque sur un arduino ?

D'avance merci,

Bebuck.

[Jay M]

Pas d’une clé usb mais si vous mettez un fil relié à GND sur une pin en input pullup, quand le fil est branché vous voyez LOW et quand il est enlevé vous voyez HIGH.

[Bebuck]

Merci, je vais voir ce que que je peux faire avec cette solution. Pour détailler un peu l'idée, j'aimerais qu'un utilisateur puisse tirer sur un genre de poignée pour déconnecter le périphérique ou le câble.
Je pensais le faire avec un adaptateur magnétique, mais je sais pas si ça va être réalisable avec un arduino.

[jpbbricole]

Bonjour Bebuck

Je pensais le faire avec un adaptateur magnétique, mais je sais pas si ça va être réalisable avec un arduino.

Oui, très facilement, avec ce type de module et avec un petit aimant, j'utilise de petites billes.
Le composant de base est le A3144E.

Cordialement
jpbbricole

[Bebuck]

Super merci beaucoup pour la découverte,
Je vais regarder ça, si je peux y coller un aimant assez puissant pour boas que ça se décroché sans raison, se sera parfait

[Jay M]

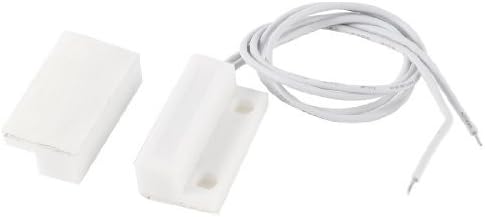

Il se vend aussi des contacteurs magnétiques qu’on utilise souvent en capteur d’ouverture de porte (exemple ici)



ça fonctionne / se programme comme un bouton (interrupteur) donc ça fonctionne comme le pullup décrit ci dessous

[Bebuck]

Je n'y avait pas pensé, mais ça peut être simpa aussi, bien vu. Je vais voir ce qui est le plus adapté, et le plus petit aussi, car je dois mettre un arduino, une batterie rechargeable (si ça existe), le module Bluetooth et le contacteur dans un boîtier le plus petit possible

[jpbbricole]

Bonjour Bebuck

... car je dois mettre un arduino, une batterie rechargeable (si ça existe), le module Bluetooth et le contacteur dans un boîtier le plus petit possible

Pourquoi pas un ESP32 TTGO, qui a tout dedans, Bluetooth, chargeur de batterie et ecran OLED?
Ca se programme avec l'IDE Arduino (ESP32 Dev Module)

Cordialement
jpbbricole

[Bebuck]

Intéressant, je ne connais pas bien le domaine de l'électronique, du coup je ne connaissais pas, mais ça à l'air top.
Je vais regarder comment ça marche, merci beaucoup

[Jay M]

Bonjour

Il me reste plus qu'à mettre une petite plaque de métal assez proche du contacteur pour que l'aimant s'y colle tout en étant détecté

Physiquement il ressemble à quoi ce boîtier ?

Avez vous la place pour mettre un second aimant et plaquette métallique en face qui tiendrait le système en place / fermé plus fortement sans que ce soit le même système que le détecteur? Ça simplifierait peut être?

[Jay M]

Bonjour Bebuck

Pourquoi pas un ESP32 TTGO

Une remarque en passant: la bande LoRa en Europe c’est 868 MHz donc ce module n’est pas compatible RFM69

Cela dit Le 433Mhz reste une bande libre (avec des règles) don utilisable pour communication entre modules à 433 MHz.

[Bebuck]

Le but c'est juste d'envoyer un un signal à un smartphone ou autre objet connecté au module lorsque le connecteur magnétique ce déconnecte.
Donc j'imagine que ça devrait jouer

[Jay M]

Si vous postez le code on pourra jeter un œil

[Bebuck]

Voici le code, mais je pense pas qu'il soit en cause.
Je l'avais déjà fait fonctionner.

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
 include <SoftwareSerial.h>

SoftwareSerial mySerial(10, 11);

/**********************************/
const int keyPin = 12; //the number of the key pin
const int ledPin = 13;//the number of the led pin
const unsigned long pressedTime = 3000; // The delay before sending message
unsigned long onTime = 0;
unsigned short isMessageSend = 0;
/**********************************/
void setup() {
  pinMode(keyPin,INPUT_PULLUP);//initialize the key pin as input
  pinMode(ledPin,OUTPUT);//initialize the led pin as output

  // Bluetooth
  mySerial.begin(9600);
}
/**********************************/
void loop() {

  //read the state of the key value
  //and check if the kye is pressed
  if(digitalRead(keyPin) ==HIGH ) {
    if (onTime == 0) {
      onTime = millis();
    }
    digitalWrite(ledPin,HIGH);//turn on the led
    unsigned long timePressed = millis() - onTime;
    if (timePressed > pressedTime && !isMessageSend) {
        mySerial.write("Envoie du message au telephone");
        isMessageSend = 1;
    }
  } else {
    digitalWrite(ledPin,LOW);//turn off the led
    onTime = 0;
    isMessageSend = 0;
  }
}
/************************************/

Et voilà le branchement, c'est ts pas facile à voir :

[Jay M]

Vous avez un INPUT PULLUP mais testez avec HIGH

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

 if(digitalRead(keyPin) ==HIGH ) {

il faudrait tester avec LOW pour l’appui.

Je vois que votre bouton n’est pas câblé en diagonale, vous êtes bien sûr que ce sont deux pins de part et d’autre de l’interrupteur qui sont connectées et pas les deux mêmes côtés ?

[jpbbricole]

Bonsoir

Je vois que votre bouton n’est pas câblé en diagonale, vous êtes bien sûr que ce sont deux pins de part et d’autre de l’interrupteur qui sont connectées et pas les deux mêmes côtés ?

Bien vu! Bonne vue , tourné comme ceci, c'est comme s'il est fermé en permanence. Il faudrait tourner le bouton d'un quart de tour.

Cordialement
jpbbricole

[Bebuck]

Bien vu messieurs.
J'ai effectué les corrections, et inversé le câblage RX, TX coté Arduino qui était faux.
Et maintenant le message arrive bien jusqu'au smartphone.
J'aurais pût chercher un moment sans votre aide.
Je viens de commander un module ESP32 LoRa SX1276 et un contacteur magnétique.
J'ai hâte de recevoir tout ça et d'essayé de tout connecter.
Je viendrais faire un petit retour dès que j'aurai tout reçu
Par contre encore une petite question.
J'ai vu que les batteries pour l'ESP32 sont des Lipo. En airsoft je sais que ce genre de batteries ne doit surtout pas atteindre un minimal de charge, sous risque de gonflé et d'exploser.
On a les mêmes risques ici ?

[Jay M]

Une bonne chose que ça marche !

Oui il faut faire TRÈS attention avec les LiPo.

je ne pense pas qu’il y ait de protection contre la décharge excessive Dans ces modules ESP32 TTGO => il faut choisir une LiPo avec circuit de protection (celles des drones souvent n’en ont pas),

Une LiPo est conçue pour fonctionner dans une plage de tension sûre, de 3V à 4,2V. Une décharge en dessous de 3 V peut entraîner une perte de performance irréversible et même endommager la batterie. Une surcharge au-dessus de 4,2 V pourrait être dangereuse et éventuellement provoquer un incendie.

Notez que Vous pouvez aussi mesurer la tension par votre arduino qui couperait l’alimentation la tension tombe sous un seuil.

[Bebuck]

Mince c'est ce que je craignais.
Il faudra que je trouve une solution plus "sur" pour les utilisateurs finaux. À voir si en ajoutant la protection de coupure sur la carte c'est suffisant

[jpbbricole]

Bonjour Bebuck

Mince c'est ce que je craignais.
Il faudra que je trouve une solution plus "sur" pour les utilisateurs finaux. À voir si en ajoutant la protection de coupure sur la carte c'est suffisant

Les LIPO "qui vont bien" sont, en général, équipé de protections.

Cordialement
jpbbricole
