Discussion :

[vins86]

Bonjour,

Je me permet de venir demander de l'aide car je souhaite connecter un arduino sur une mappe existante, cette mappe contient des pins Analogiques et Digitales, mais également 1 pin RST +, 1 pin RST -, 1 pin clock + et 1 pin clock +.

Je ne comprend pas les pins clock + et -.

Dois-je envoyer les mêmes informations sur les deux ou pas?

Je vous joints une photo du connecteur.

Merci d'avance.

Cordialement,

Vincent.

[Auteur]

Bonjour,

et ce câble en nappe est connecté sur quoi ?

S'il s'agit de récupérer une nappe pour la liaison entre ton Arduino et tes capteurs, tu peux réaliser ta propre configuration. Si cette nappe permet de faire la liaison entre une carte d'acquisition et ton Arduino, il faut également la datasheet de la carte d'acquisition. Logiquement tu auras la signification de clock + et clock -.

[vins86]

Bonjour,

Merci de votre réponse.

Cette nappe permet de faire la liaison avec un ancien processeur à remplacer par un Arduino.

Je peux transmettre d'autres images si besoin.

Je vais regarder dans la documentation, mais il me semble ne pas avoir l'information.

Cordialement,

Vincent

[jpbbricole]

Bonjour Vincent

Cette nappe permet de faire la liaison avec un ancien processeur à remplacer par un Arduino.

Quelle est la marque et le type de ce processeur?

Je peux transmettre d'autres images si besoin.

S'il y a, le cartouche qui se trouve en bas à droite de la page photographiée.

Cordialement
jpbbricole

[vins86]

Bonjour,

Quelle est la marque et le type de ce processeur?

C'est un processeur d'un pupitre de mélangeur vidéo de chez Sony, cet appareil à plus de 20 ans.

S'il y a, le cartouche qui se trouve en bas à droite de la page photographiée.

Que voulez-vous dire en parlant de cartouche?

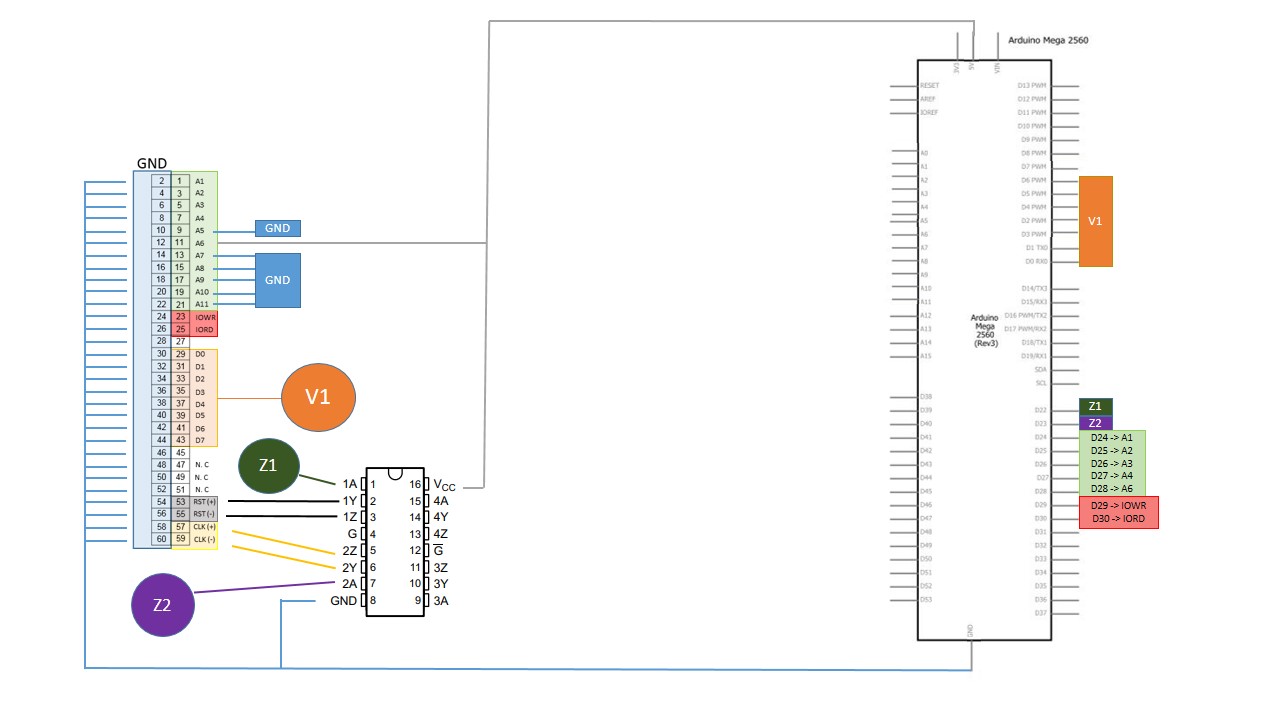

Je peux transmettre des informations supplémentaires dès ce soir si besoin. J'ai les plans des circuits, composants et des nappes

Merci d'avance pour vos aides.

Cordialement,

[jpbbricole]

Bonjour Vincent

Que voulez-vous dire en parlant de cartouche?

C'est un rectangle, en général en bas à droite du schéma et ça ressemble à ceci, "piqué" sur le Net.

A+
Cordialement
jpbbricole

[Vincent PETIT]

Salut,

Je ne comprend pas les pins clock + et -.

Ce sont très probablement des signaux différentiels, comme pour le RS485, le bus CAN etc... c'est une technique classique d'immunité en compatibilité électromagnétique. Il suffit soit d'utiliser qu'un seul de ces signaux comme horloge (on perd l'immunité) soit il faut faire la différence entre ces signaux et utiliser le résultat comme horloge (on garde l'immunité).

PS : si entre chaque signal analogique tu as un GND (masse) c'est aussi pour l'immunité aux bruits, ça évite les couplages capacitif ou inductif donc la diaphonie.

C'est un processeur d'un pupitre de mélangeur vidéo de chez Sony, cet appareil à plus de 20 ans

Pas sur qu'un Arduino fasse le poids, ce processeur vidéo est peut-être un DSP ou un truc qui pédale à très vite.
