Discussion :

[Florence Magnin]

Bonjour,

cette discussion fait suite à une première discussion ouverte il y a quelques jours mais qui n'a pas trouvé réponse

je trace une courbe dont l'axe est en format POSIXct et correspond à chaque jour d'une année civile, entre le 01/01 et 31/12, et dont l'axe y sont des valeurs numériques oscillant entre 0 et 0.6 au cours du temps.

J'aimerai que l'espace entre la courbe et l'axe x soit rempli de couleur lorsque y est > 0.

Je suppose qu'il faut utiliser la fonction polygon, mais visiblement je m'y prends mal car ça ne rempli pas là où j'aimerais.

Si je fais:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

polygon(x,y,col="red")

ça me rempli au-dessus de la courbe

Comment faire pour que l'aplat de couleur soit situé sous la courbe?

Merci d'avance pour vos conseils.

[Haache]

Bonjour Florence Magnin
J'ai bien compris le problème. J'ai eu la même difficulté sur Tikz mais j'ai finalement trouvé une issue. Je pense bien qu'elle peut marcher aussi ici. Quoique c'est une proposition. D'autres peuvent avoir une meilleure solution.

Le problème est que R relie ton premier point au dernier pour créer un espace fermé dont il colore l'intérieur. Ce n'est pas qu'il colore le dessus. Non!
Pour contourner le problème essaie juste de créer deux points fictifs. Un point au 01/01 ayant pour ordonnée 0 et un point au 31/12 ayant pour ordonnée 0. Ce faisant l'espace fermé qui sera créé va correspondre à ce que tu veux et l'intérieur sera colorié.

Je ne sais pas si je me fais comprendre mais ça marche.

[juliatheric]

Bonjour,
Au risque de paraître avoir développé un tropisme pro-ggplot2, je recommande de carrément délaisser le système traditionnel de graphiques, i.e. tout le package graphics dont la fonction polygon fait partie, sauf pour certains cas spéciaux.. À la place, préférer le système de treillis, c.-à.-d package grid et ses dérivés, dont ggplot2. Voir help("graphics-package") et help("grid-package", package = "grid").
Au premier abord, cela pourrait paraître comme une aberration étant donné que graphics est non seulement installé et attaché par défaut mais aussi constitue sans doute le système le plus documenté & enseigné. Cette digression mise à part, voici une proposition de solution.

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
library(ggplot2)
library(gridExtra)

tmp <- as.POSIXct(strptime(paste("2015", month.name, "01", sep = "-"), "%Y-%B-%d"))

eg <- data.frame(stretch = tmp, values = runif(length(tmp), .0, .6))

drawing <- ggplot(data = eg, aes(x = stretch, y = values)) +
    geom_line() +
    scale_x_datetime()

hatched_drawing <- ggplot(data = eg, aes(x = stretch, y = values)) +
    geom_area(fill = "darkorange") +
    scale_x_datetime()

print(drawing)
print(hatched_drawing)
grid.arrange(drawing, hatched_drawing, ncol = 2L)

[Florence Magnin]

Bonjour et merci pour vos réponses!

Pour répondre à Haache, en effet je m'étais mal exprimée mais j'avais à peu près compris mon problème. J'avais essayé en créant en vecteur de valeurs 0 pour les 365 jours de l'année, mais sans succès. Je vais donc essayé votre solution.

En attendant j'ai essayé la solution de juliatheric qui paraît très intéressante mais j'ai quelques difficultées.
La première est que j'obtiens une erreur que j'ai du mal à cerner:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3

Error in rename(x, .base_to_ggplot, warn_missing = FALSE) :
  could not find function "revalue"

Pouvez-vous m'éclairer?

Merci d'avance!

[juliatheric]

Veuillez indiquer les sorties de ceci :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
sessionInfo()

packageVersion("ggplot2")

[Florence Magnin]

Voilà les sorties, en espérant que ça vous aide pour que je puisse comprendre:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
> sessionInfo()
R version 2.14.2 (2012-02-29)
Platform: x86_64-pc-mingw32/x64 (64-bit)

locale:
[1] LC_COLLATE=French_France.1252  LC_CTYPE=French_France.1252
[3] LC_MONETARY=French_France.1252 LC_NUMERIC=C
[5] LC_TIME=French_France.1252

attached base packages:
[1] grid      stats     graphics  grDevices utils     datasets  methods   base

other attached packages:
[1] gridExtra_0.9.1 ggplot2_0.9.3.1

loaded via a namespace (and not attached):
 [1] colorspace_1.2-1   dichromat_2.0-0    digest_0.6.3       gtable_0.1.2
 [5] labeling_0.1       MASS_7.3-17        munsell_0.4        plyr_1.7.1
 [9] proto_0.3-10       RColorBrewer_1.0-5 reshape2_1.2.2     scales_0.2.3
[13] stringr_0.6.2      tools_2.14.2
> packageVersion("ggplot2")
[1] ‘0.9.3.1’

>

[Haache]

Bonjour et merci pour vos réponses!

Pour répondre à Haache, en effet je m'étais mal exprimée mais j'avais à peu près compris mon pb. J'avais essayé en créant en vecteur de valeurs 0 pour els 365 jours de l'année, mais sans succès. Je vais donc essayé votre solution.

En attendant j'ai essayé la solution de juliatheric qui paraît très intéressante mais j'ai quelques difficultées.
La première est que j'obtiens une erreur que j'ai du mal à cerner:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3

Error in rename(x, .base_to_ggplot, warn_missing = FALSE) :
  could not find function "revalue"

Pouvez-vous m'éclairer?

Merci d'avance!

Non ce n'est pas la même chose. Je serai plus compréhensif. Je ne dis pas e créer un vecteur de 0.
Bref deux variables x et y comme suit:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

 x=1:20; y=rnorm(20,mean=6)

Je vais d'abord créer l'espace

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

plot(x,y,xlim=c(1,max(x)),ylim=c(0,max(y)),pch=" ")

Je vais donc tracer le polygone comme tu le souhaite
Je vais juste compléter un point de coordonnées (1,0) au début et un autre de coordonnées (max(x),0).
Voici le code que je propose

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

polygon(c(1,x,max(x)),c(0,y,0),col="cyan")

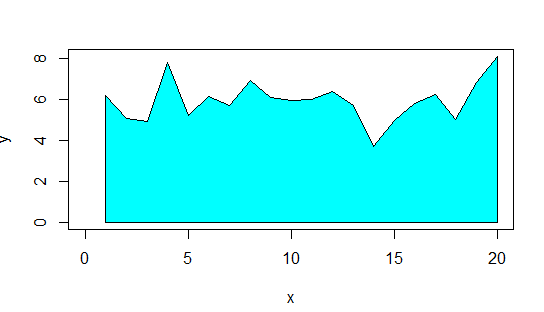

Je pense que ça marche, voici l'image

[Florence Magnin]

Bonjour,

merci pour les plus amples explications. N'utilisant R que très occasionnellement et n'ayant aucun bagage en programmation, je n'avais visiblement pas bien saisi comment utiliser la fonction polygone.

L’affaire est désormais résolue.

Merci encore
