Problemes sur skybox

**imperio** · 12/11/2013, 16h30

Bonjour,

Je suis en train de passer tout mon code en opengl "moderne" et je rencontre actuellement plusieurs problemes avec ma skybox :

- comme il n'y a plus vraiment possibilite de desactiver le depth mask (je n'ai pas trouve comment faire tout du moins), il y a des fois des angles de ma skybox qui sortent de la taille de la profondeur et nous avons donc des trous qui apparaissent.
- on voit les "lignes" entre les points qui buggent (allant meme jusqu'a etre dessiner devant d'autres objets).
- on voit les jointures du cube (ca je pense que ce n'est qu'une question de parametrage des textures).

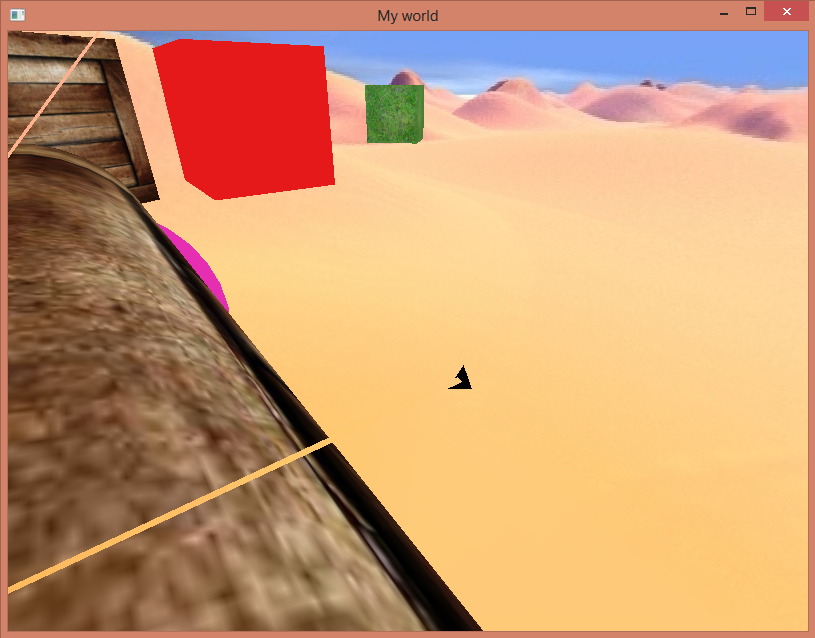

Comme il n'y a de rien qu'une image pour illustrer les problemes cites precedemment, la voici :

Voici donc le code de ma classe skybox :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
#include "SkyBox.hpp"
#include "../MyWindow.hpp"
#include "../HandleError.hpp"
#include "../String_utils.hpp"
#include "../Camera.hpp"
#include <GL/glew.h>

#include <map>
#include <string>

using namespace std;
using namespace Object;

void  HandleSDL::createSkyBoxTextures(string textures[])
{
  GLenum cube_map_target[6] = {
    GL_TEXTURE_CUBE_MAP_NEGATIVE_X_ARB,
    GL_TEXTURE_CUBE_MAP_POSITIVE_X_ARB,
    GL_TEXTURE_CUBE_MAP_NEGATIVE_Y_ARB,
    GL_TEXTURE_CUBE_MAP_POSITIVE_Y_ARB,
    GL_TEXTURE_CUBE_MAP_NEGATIVE_Z_ARB,
    GL_TEXTURE_CUBE_MAP_POSITIVE_Z_ARB
  };

  for (int i = 0; i < 6; i++)
    {
      SDL_Surface * picture_surface = NULL;
      SDL_Surface *gl_surface = NULL;
      SDL_Surface * gl_fliped_surface = NULL;
      Uint32 rmask, gmask, bmask, amask;

      picture_surface = IMG_Load(textures[i].c_str());
      if (picture_surface == NULL)
        {
          HandleError::showError(textures[i] + std::string(": No such file or directory"));
          continue;
        }

#if SDL_BYTEORDER == SDL_BIG_ENDIAN
      rmask = 0xff000000;
      gmask = 0x00ff0000;
      bmask = 0x0000ff00;
      amask = 0x000000ff;
#else
      rmask = 0x000000ff;
      gmask = 0x0000ff00;
      bmask = 0x00ff0000;
      amask = 0xff000000;
#endif

      SDL_PixelFormat format = *(picture_surface->format);
      format.BitsPerPixel = 32;
      format.BytesPerPixel = 4;
      format.Rmask = rmask;
      format.Gmask = gmask;
      format.Bmask = bmask;
      format.Amask = amask;

      gl_surface = SDL_ConvertSurface(picture_surface, &format, SDL_SWSURFACE);

      gl_fliped_surface = flipSurface(gl_surface);
      gluBuild2DMipmaps(cube_map_target[i], 4, gl_fliped_surface->w,
                        gl_fliped_surface->h, GL_RGBA, GL_UNSIGNED_BYTE,
                        gl_fliped_surface->pixels);

      SDL_FreeSurface(gl_fliped_surface);
      SDL_FreeSurface(gl_surface);
      SDL_FreeSurface(picture_surface);
    }
  glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_MAG_FILTER, GL_NEAREST); //GL_NEAREST_MIPMAP_LINEAR
  glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_MIN_FILTER, GL_NEAREST); //GL_NEAREST_MIPMAP_LINEAR
  glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE); //GL_CLAMP
  glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE); //GL_CLAMP
  glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_WRAP_R, GL_CLAMP_TO_EDGE);
}

SkyBox::SkyBox(float size) : Cube(Vector3D(0.f, 0.f, 0.f), Rotation(), Color(), size)
{
  m_hasTexture = true;
  m_shader = new Shader;
  m_pointsNumber = 0;

  glGenTextures(1, &cube_map_texture_ID);

  glEnable(GL_TEXTURE_CUBE_MAP_ARB);
  glBindTexture(GL_TEXTURE_CUBE_MAP_ARB, cube_map_texture_ID);

#ifdef WIN32
  std::string tex[] = {"./textures/skybox/west.jpg", "./textures/skybox/east.jpg", "./textures/skybox/ground.jpg",
                       "./textures/skybox/sky.jpg", "./textures/skybox/north.jpg", "./textures/skybox/south.jpg"};
#else
  std::string tex[] = {"/windows/Users/imperio/Projects/My_World_SDL/My_World_SDL/My_World_SDL/textures/skybox/west.jpg",
                       "/windows/Users/imperio/Projects/My_World_SDL/My_World_SDL/My_World_SDL/textures/skybox/east.jpg",
                       "/windows/Users/imperio/Projects/My_World_SDL/My_World_SDL/My_World_SDL/textures/skybox/ground.jpg",
                       "/windows/Users/imperio/Projects/My_World_SDL/My_World_SDL/My_World_SDL/textures/skybox/sky.jpg",
                       "/windows/Users/imperio/Projects/My_World_SDL/My_World_SDL/My_World_SDL/textures/skybox/north.jpg",
                       "/windows/Users/imperio/Projects/My_World_SDL/My_World_SDL/My_World_SDL/textures/skybox/south.jpg"};
#endif
  MyWindow::createSkyBoxTextures(tex);
  glDisable(GL_TEXTURE_CUBE_MAP_ARB);
}

SkyBox::~SkyBox()
{
  /*for (int i = 0; i < 6; ++i)
    glDeleteTextures(1, &textures[i]);*/
  glDeleteTextures(1, &cube_map_texture_ID);
}

void  SkyBox::initializeGL()
{
  std::string vert;
  std::string frag;

  vert =
      "#version 330\n"

      "in vec3 vertor;\n"
      "out vec3 texCoord;\n"
      "uniform mat4 PVM;\n"

      "void main(){\n"
      "gl_Position = PVM * vec4(vertor, 1.0);\n"
      "texCoord = vertor;\n"
      "}";

  frag =
      "#version 330\n"

      "in vec3 texCoord;\n"
      "out vec4 fragColor;\n"
      "uniform samplerCube cubemap;\n"

      "void main (void){\n"
      "fragColor = texture(cubemap, texCoord);\n"
      "};";
  m_shader->setVertexSource(vert);
  m_shader->setFragmentSource(frag);
  if (!m_shader->load()){
      HandleError::showError("Shader didn't load in Skybox");
      exit(-1);
    }

  GLfloat tmpVertices[] = {
    -1.f,-1.f,-1.f, -1.f,1.f,-1.f, -1.f,-1.f,1.f, -1.f,1.f,1.f,
    1.f,-1.f,-1.f, 1.f,-1.f,1.f, 1.f,1.f,-1.f, 1.f,1.f,1.f,
    -1.f,-1.f,-1.f, -1.f,-1.f,1.f, 1.f,-1.f,-1.f, 1.f,-1.f,1.f,
    -1.f,1.f,-1.f, 1.f,1.f,-1.f, -1.f,1.f,1.f, 1.f,1.f,1.f,
    -1.f,-1.f,-1.f, 1.f,-1.f,-1.f, -1.f,1.f,-1.f, 1.f,1.f,-1.f,
    -1.f,-1.f,1.f, -1.f,1.f,1.f, 1.f,-1.f,1.f, 1.f,1.f,1.f};

  int max = sizeof(tmpVertices) / sizeof(tmpVertices[0]);

  for (int i(0); i < max; ++i){
      m_vertices.push_back(tmpVertices[i]);
      m_textures.push_back(tmpVertices[i]);
    }
  m_pointsNumber = m_vertices.size() / 3;

  PVM = glGetUniformLocation(m_shader->getProgramID(), "PVM");
  vertex = glGetAttribLocation(m_shader->getProgramID(), "vertor");

  this->initVertexBufferObject();
  this->initVertexArrayObject();
}

void  SkyBox::initVertexBufferObject()
{
  m_verticesSize = m_vertices.size() * sizeof(GLfloat);
  m_texturesSize = m_textures.size() * sizeof(GLfloat);

  glGenBuffers(1, &m_vboID);
  //verrouillage de l'objet
  glBindBuffer(GL_ARRAY_BUFFER, m_vboID);

  // Allocation de la memoire video
  glBufferData(GL_ARRAY_BUFFER, m_verticesSize + m_texturesSize, 0, GL_STATIC_DRAW);

  // Transfert des donnees
  glBufferSubData(GL_ARRAY_BUFFER, 0, m_verticesSize, &m_vertices[0]);
  glBufferSubData(GL_ARRAY_BUFFER, m_verticesSize, m_texturesSize, &m_textures[0]);

  glEnableVertexAttribArray(vertex);
  glVertexAttribPointer(vertex, 3, GL_FLOAT, GL_FALSE, 0, 0);

  // Deverrouillage de l'objet
  glBindBuffer(GL_ARRAY_BUFFER, 0);
}

void  SkyBox::bindVertexBufferObject()
{
  // Verrouillage du VBO
  glBindBuffer(GL_ARRAY_BUFFER, m_vboID);

  // Acces aux vertices dans la memoire video
  glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 0, BUFFER_OFFSET(0));
  glEnableVertexAttribArray(0);

  //envoi des coordonnees des textures
  glVertexAttribPointer(2, 3, GL_FLOAT, GL_FALSE, 0, BUFFER_OFFSET(m_verticesSize));
  glEnableVertexAttribArray(2);
  // Deverrouillage du VBO
  glBindBuffer(GL_ARRAY_BUFFER, 0);
}

void  SkyBox::initializeGLNoList()
{
}

void  SkyBox::paintGL(float &x, float &y)
{
  glUseProgram(m_shader->getProgramID());

  glBindVertexArray(m_vaoID);

  float dist = Camera::getDistanceView() - 400.f;
  glm::mat4 RotateX = glm::rotate(glm::mat4(1.0f), x, glm::vec3(-1.0f, 0.0f, 0.0f));
  glm::mat4 RotateY = glm::rotate(RotateX, y, glm::vec3(0.0f, 1.0f, 0.0f));
  glm::mat4 View = glm::mat4(1.0f);
  glm::mat4 Model = glm::scale(glm::mat4(1.0f), glm::vec3(dist, dist, dist));
  glm::mat4 M = Camera::getProjectionMatrix() * View * Model * RotateY;

  glUniformMatrix4fv(PVM, 1, GL_FALSE, glm::value_ptr(M));

  glEnable(GL_TEXTURE_CUBE_MAP_ARB);
  m_texture.bind();
  glDrawArrays(GL_TRIANGLE_STRIP, 0, m_pointsNumber);
  m_texture.unbind();
  glDisable(GL_TEXTURE_CUBE_MAP_ARB);

  glBindVertexArray(0);
  glUseProgram(0);
}

Je crois que tout le code qui nous interesse est la.

Merci d'avance pour votre aide !

PS: j'en profite pour poser une autre question : vaut-il mieux utiliser GL_TRIANGLES ou GL_TRIANGLE_STRIP ?

**p3ga5e** · 13/11/2013, 17h20

Salut

Pour désactiver le Z-Buffer, en lecture on utilise glDisable(GL_DEPTH_TEST) et en écriture on utilise glDepthMask(GL_FALSE). Cela t’évitera de dimensionner et placer ta skybox dans le repère monde et donc te passer de la matrice model pour ton pipeline de rendu afin de corriger ton near/far clipping.
Cela permettra même de régler ton problème de jointure entre tes arrêtes, si celui-ci résulte d’un problème de précision.

Envoyé par imperio

PS: j'en profite pour poser une autre question : vaut-il mieux utiliser GL_TRIANGLES ou GL_TRIANGLE_STRIP ?

Les séquences Strip ou Fan permettent de réduire considérablement la taille de tes VBO et IBO

**imperio** · 13/11/2013, 18h02

Eh bien, merci... Je ne m'attendais pas a une solution aussi simple ! C'est donc resolu ! Voici le code modifie :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
void  SkyBox::paintGL(float &x, float &y)
{
    glUseProgram(m_shader->getProgramID());
    glDepthMask(GL_FALSE);
    glBindVertexArray(m_vaoID);

    glm::mat4 RotateX = glm::rotate(glm::mat4(1.0f), x, glm::vec3(-1.0f, 0.0f, 0.0f));
    glm::mat4 RotateY = glm::rotate(RotateX, y, glm::vec3(0.0f, 1.0f, 0.0f));
    glm::mat4 M = Camera::getProjectionMatrix() * RotateY;

    glUniformMatrix4fv(PVM, 1, GL_FALSE, glm::value_ptr(M));

    glEnable(GL_TEXTURE_CUBE_MAP_ARB);
    m_texture.bind();
    glDrawArrays(GL_TRIANGLE_STRIP, 0, m_pointsNumber);
    m_texture.unbind();
    glDisable(GL_TEXTURE_CUBE_MAP_ARB);

    glDepthMask(GL_TRUE);

    glBindVertexArray(0);
    glUseProgram(0);
}
