Discussion :

[thiefer]

Bonjour à tous,

voilà bien un titre nébuleux...
Alors pour faire simple, rien de mieux qu'un exemple.
J'ai une variable A et une variable A' qui est son complément à 100
(si A = 32, A' = 100-32 = 68)
J'ai une variable B et une variable B' qui est son complément à 100
J'ai une variable C et une variable C' qui est son complément à 100

1- comment faire apparaître sur un même graphique :
A et A' sur un même axe
(un modèle de curseurs qu'on positionne plus ou moins près de l'axe A ou A')
B et B' sur un même axe
C et C' sur un même axe
?

[Pierre Fauconnier]

Salut.

Tu pourrais donner une image du graphique que tu souhaites obtenir?

[thiefer]

Salut Pierre,

difficile en réalité alors je vais juste essayer de la grapher ci-dessous


A--------------------------------|--------A'
B-------------------|---------------------B'
C------------------------|----------------C'

ou quelque chose dans ce style, mais en joli ;-) avec un graphique excel

Je sais pas si c'est super clair...
TF

[Pierre Fauconnier]

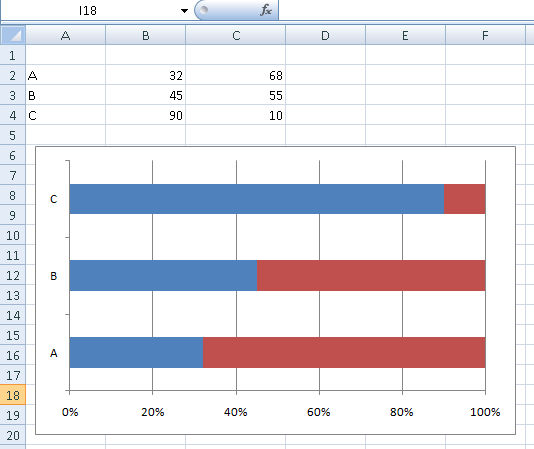

Peut-être une graphique empilé horizontal et adapter les propriétés (couleur, axe des x, ...)?

[thiefer]

C'est en effet à ce stade que j'arrive mais je bloque sur la notion de double axe pour faire apparaître une légende à droite et une légende à gauche du graphique car on doit pouvoir lire : je suis plus 32% A contre 68% A', 45% B' contre 55% B'...
Si tu as une idée, je suis preneur !!!

[cb_60]

Bonsoir
Regarde si cela te convient?

[thiefer]

BRAVO !!!
C'est exactement ce que je cherchais.
Enfin, je l'ai remis en forme bien sûr de manière à obtenir le rendu attendu mais c'est exactement cela.
Je ne comprends pas du tout comment tu as fait ça mais encore bravo ;-)

Si je regarde tout ça :
Il y a trois séries de données :
une pour A et la 1ère série de valeur
une tjs pour A avec le seconde série de valeur
une pour A' avec le seconde série de valeur
Il y a deux axes
Et tout ça se superpose !!!
Quand je regarde le type de graphique, il me dit : "le graphique en cours est une combinaison de graphiques qui en correspond à aucun type de graphique disponible"

Juste par curiosité, comment tu t'y prends ?

En tous les cas, mille mercis, c'est excellentissime

En fichier attaché, le rendu final

@+ tard
TF

[cb_60]

Re
Relativement simple
sur l'axe X tu a ton graph empilé 100% avec tes deux series,
ensuite tu rajoute une série.
Cette série, tu fais un click dessus et tu la mets sur l'axe secondaire, apres il ne reste que la mise en forme et mettre dans les données du graph l'axe secondaire

[thiefer]

Merci beaucoup cb60
C'est en effet assez simple pour autant qu'on se sorte de l'imbroglio axe des ordonnées secondaire et primaire à mettre sur une échelle équivalente puis de penser à aller afficher l'axe des abscisses secondaires !!!

Cela fonctionne à la perfection,

@ bientôt
TF

[cb_60]

Re bonjour
C'est vrai que l'on finis par oublier ou sont les soucis à force de faire des graphs on imagine que nous en réalisons tous en permanence!!
Bon courage
