Discussion :

[guitariste]

salut.

Je commence par vous donner mon schéma uml :

http://www.imagup.com/imgs/1243377313.html

Mon problème est que la classe Vertex contient un attribut node (le 5eme attribut) et qui est de type Cercle, Square ou Rectangle(selon des conditions) et j'arrive pas représenter cela avec uml.

Merci

[lelutin]

bin ton attribut node de type node a un lien avec la casse node (qui n'est pas représentée ici...) qui est spécialisée comme ta classe behaviour en cercle square rectangle (soit tu utilises de l'anglais soit du français... ça me fait bizarre )
Est-ce que ça répond à ta question?

par contre moi j'en aurais une c'est quoi la différence entre behaviour et node?

[TheLeadingEdge]

Bonjour,

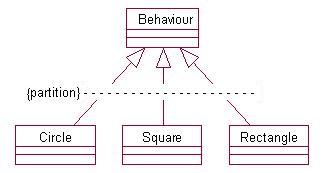

Dans un diagramme de classes la contrainte d'exclusion peut se représenter comme ça.

Mais le nom de la classe (behavior) me fait croire que tu avais peut-être une autre idée que l'héritage en tête ?

la classe node (qui n'est pas représentée ici...)

S'il s'agit de ce que je pense, un graphe, il s'agit de la classe Vertex. Dans ce cas je pense que Node et Vertex ont un lien et devraient être en relation.
[edit] désolé je voulais dire Edge et Vertex devraient être relié [/edit]

Et pourquoi ces attributs collection dans ta classe Graph ?

[guitariste]

salut.

oui j'ai peut être oublié de dire que c'est pour une interface qui permet de créer des graphes et je code en javaFX.
Au début de la conception j'ai pas mis l'attribut node dans ma classe Vertex.
donc tous mes noeuds (vertex) étaient sous forme de cercle et j'avais pas de classe Behaviour etc....
Mais après on a exigé de moi que l'utilisateur peut choisir la forme des noeuds.
J'ai donc ajouté l'attribut node qui est de type Node(une classe javaFX qui est la classe mère de tous les formes qu'on peut dessiner en javaFX) et que je lui affecte comme valeur soit un cercle un rectangle etc....
Comme le comportement des noeuds ne change pas (quand je dis comportement c'est la réaction avec les événements de la souris) j'ai crée la classe Behaviour et j'ai mis dedans toutes les fonctions nécessaires (onMouseClicked, onMousePressed....)

voila

[guitariste]

Et pourquoi ces attributs collection dans ta classe Graph ?

Parce que mon graphe est constitué de noeuds(Vertex) et d'arc (Edge).

[TheLeadingEdge]

Parce que mon graphe est constitué de noeuds(Vertex) et d'arc (Edge).

J'avais bien compris.
Ce que je voulais dire c'est qu'il s'agit de relations, et donc qu'il n'y a pas lieu de faire apparaitre explicitement les attributs collection dans la classe comme tu l'a fait.

je lui affecte comme valeur soit un cercle un rectangle etc....

Si tu vois un sommet comme un Cercle ou un Rectangle ou autre ... (est un), spécialises Vertex en Circle, Square etc ... avec la contrainte d'exclusion.
Si tu considères qu'il sagit plutôt d'un comportement différent et pas d'une spécialisation (d'ou ma question à propos du nom de ta classe) fais de Vertex une interface et créés des classes concrètes Circle, Square, Rectangle.

Je ne connais pas JavaFX et je ne sais pas comment est implantée Node, si c'est plus compliqué tu peux regarder les Design Pattern. La délégation et Adapter en particulier devraient te donner des bonnes pistes.
