Discussion :

[Damien.Garrido]

Bonjour,

Je suis en train d'essayer de modéliser le comportement d'une application.
Je pense pour cela utiliser un diagramme d'état UML et le design pattern State.

Le problème est le suivant :

L'application peut-être dans les états :
- Arrêt (Stopped)
- Exécution (Running)
- Pause (Paused)
- Sécurisé (Safe)

Indépendemment de ces états, l'application peut également être dans les états :
- Local
- Distant (Remote)

De plus:
- Les états Local et Distant n'ont pas de sens dans l'état Arrêt.

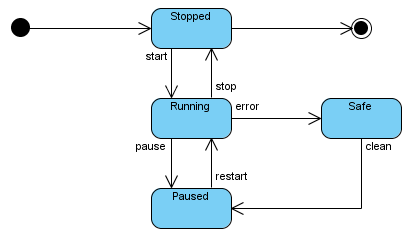

Je n'ai pas encore saisi l'utilité de tous les outils UML mis à disposition pour les diagrammes d'état. J'ai cependant créé ces deux diagrammes qui ne sont pour l'instant pas en corrélation:

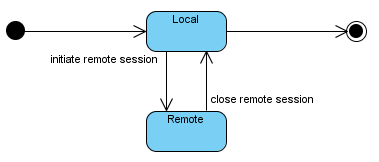

et



Comment corréler ces deux diagrammes ?
Pensez-vous que je puisse utiliser une seule machine à états pour représenter ces états concurrents ?

Faut-t-il utiliser des régions et/ou sous-machines (ou autre) ?

Comment représenter cela dans un diagramme UML et/ou comment le traduire avec le design pattern State.

Merci pour vos réponses.

[TheCaribouX]

euh, c'es tun avis tout a fait personnel et amateur, donc a prendre avec des pincettes...

j'aurais tendance à dviser tes etats running paused et safe en

runningLocal, runningRemote, pausedLocal, ...

si le comportement est différent suivant ces etats. (a moins que je n'ait pas compris ce que tu entendait par "etats concurrents")

désolé si je suis à coté du probleme

[hed62]

Rien n'empêche un objet d'avoir deux état. enfin, un état pour chaque Machine State.

Tu as donc bien deux diagrammes, deux machines à état pour un objet. Cela ne pose pas de problème à priori.

[TheCaribouX]

J'aurais pensé que ca reviendrait a codé plusieurs fois la meme state machine ... au moins j'avais averti de la qualité de mon avis, shame on me


(rentré de vacances hed? )

[hed62]

(ui, trois semaines )

ca reviendrait a codé plusieurs fois la meme state machine

Justement, non, en fait, tu implémente deux fois le pattern state sur un même objet, avec deux machine state différentes.

On peut envisager que les état interagissent entre eux (on vérifie l'état Connecté/Deconnecté avant de passer de l'état Running à Safe par exemple - je dis n'importe quoi c'est pour l'exemple)

[TheCaribouX]

(welcome back then )

ok merci pour l'explication. (en esperant que ca aidera aussi l'auteur..)
