Discussion :

[ducker88]

Bonjour à tous,

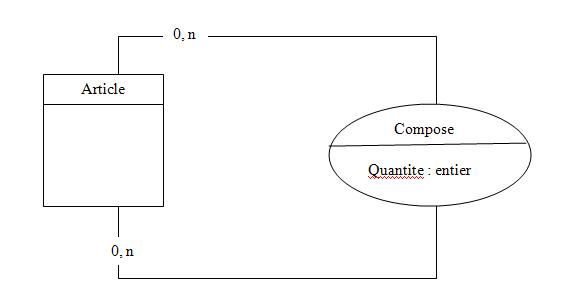

Je dois transformé le MCD suivant en diagramme de classe. Ceci ne serait pas compliqué si je n'avais pas de données dans "COMPOSE".



Pourriez-vous m'expliquer comment transformé ce schéma en diagramme de classe ? Dois-je créer une classe intérmediaire qui remplacerai "COMPOSE" ? Quel lien dois-je utilisé entre mes classes ?

Merci d'avance pour vos réponses.

[Soutou]

Compose est une classe-association reliée à une association réflexive binaire *---* qui connecte Article à Article.
La quantité est un attribut de la classe-association.

[ducker88]

Merci pour ta réponse, ca va m'aider

[ego]

Moi, je ne comprend pas bien ta relation dans le MCD

N'as-tu pas en fait (en UML) (cf. image)

Quantité étant en fait le nombre de liens qu'un objet Article a avec un autre = nombre d'éléments de la collection d'Articles d'un Article ?

[ducker88]

La description textuelle du MCD pourrait être :

Un article (ici nous l'appelerons "KIT") est composé de n articles. La quantité de l'article contenu dans le KIT est un entier dont la variable a pour nom "quantite".

@ego : Ton schéma me conviendrai si la "quantite" n'existait pas. C'est la qu'est mon problème, ou insérer "quantite" ?

J'espere avoir été plus clair. J'attend vos réponses et encore merci

[Nip]

Quantite est une contrainte simple liee a ta classe Article; normalement la simple definition d'un attribut "quantite" pour ta classe Article doit etre suffisante pour gere cette contrainte ...et tu conserves le diagramme propose par ego.
