Reactualiser la transparence d'un label

**jamescook** · 30/01/2007, 14h27

Bonjour,
j'utilise un label sur un font de travail ou je fais du dessin
Ce label est réactualisé toute les sec
le font de travail peut changer de couleur en cliquant sur une zone avec la souris
Mon problème est que la transparence du label ne se réactualise pas si je change la couleur du font de travail.
il reste toujours avec une transparence liée au premier fond

Comment faire?

Merci d'avance

**bakaneko** · 30/01/2007, 14h39

Regardes l'état de la propriété ParentColor.
Si elle est à vrai, elle prendra la couleur de son parent, sinon, tu pourras lui en affecter une via la propriété Color.

**jamescook** · 30/01/2007, 15h03

Merci bakaneko mais cela ne resous pas le probleme

Que ParentColor soit true ou false j'ai le meme souci.
En changeant le fond mon label garde le premier fond ce qui me rend un affichage assez génant

Pour plus d'explication je travaille sur un graphique qui a un fond blanc avec des index noirs. Mais j'ai la posibilité de zoomer des parties du graphique. Donc j'ai définit des zones de selection qui ne sont que des rectangles de couleurs gris.

Le probleme se situe lorsque je clique sur la partie ou se trouve mon label, j'ai la zone de selection grise qui apparait et lorsque mon label est réactualisé (par le timer) il est toujours avec un fond blanc

**jamescook** · 31/01/2007, 12h52

Bonjour,

je sais vraiment pas comment faire avec ce probleme de rafraichissement. N'y aurais t'il pas qq qui a déja eu ce problème et qui pourrais m'aider.

Merci d'avance

**jamescook** · 31/01/2007, 17h59

Bonjour,

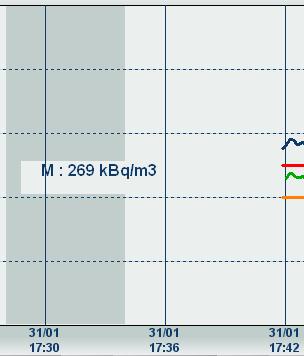

Pour comprendre mon problème je vous mets en lien deux captures d'écran qui traduisent le soucis

Merci d'avance

**henderson** · 31/01/2007, 23h35

Salut !

Si tu ne trouves pas de solution avec un TLabel, il est possible de créer l'illusion avec un TCustomControl dont la mise en oeuvre n'est pas très compliquée.
Le principe sera de copier dans la zone client de l'objet, le fond sous l'objet via son canvas, puis de dessiner la chaine et ce, dans une méthode Paint qu'il suffit de surchager.
Sur ce forum, j'ai déjà donné du code allant dans ce sens (mais je ne me souviens plus du sujet

) alors peut-être avec une recherche...
Celà dit.. ça ne me demandera que le temps de le rédiger...

A plus !

**bakaneko** · 01/02/2007, 08h01

Sinon, tu peux directement écrire sur ton Canvas avec la fonction TextOut.

**jamescook** · 01/02/2007, 08h34

Bonjour,

je n'utilise pas de Textout car je serais obligé de rafraichir toutes les secondes le fond qui est assez lourd puisque c'est un graphique. Ce qui provoque des petits sauts d'image qui ne sont pas réduit avec le double buffer

C'est pour celà que j'avais déja posser la question sur le raffraichissement du textout

**Neilos** · 01/02/2007, 10h02

Pour éviter le scintillement essaye

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

Form1.DoubleBuffered:=true;

.
Si ça ne marche pas j'ai un lien pour toi.

**kmaniche** · 01/02/2007, 10h04

Bonjour,

Quand l'espace de travail change de couleur tu met :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3

Label1 -> Transparent = false ;
Label1 -> Transparent = true ;

bon courage ...

**jamescook** · 01/02/2007, 11h34

Merci pour les infos mais marche toujours pas

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
Ecran10->Mesure->Transparent=false;
        setselect(&graphique,constTableau);
        Ecran10->Mesure->Transparent=true;

j'ai essayé la solution d'enlever la transparence avant l'appel de la fonction permettant de créer mon rectangle de sélection et de le remettre en transparence après. Cela n'a rien changer je garde le fond blanc avec les index.

Par contre ce qui est surprenant c'est que comme c'est un graphique je trace des courbes qui affiche un nouveau point toutes les trois sec, si je positionne mon label sur une courbe, je vois la courbe avancer sous mon label donc dans ce cas, il est bien transparent et il reactualise le fond.

Moi pas comprendre pourquoi dans le cas ou le label est sur une courbe ca marche et dans le cas ou le label est sur une zone de selection ca ne marche pas.

je précise que le test a été effectué avec le même label

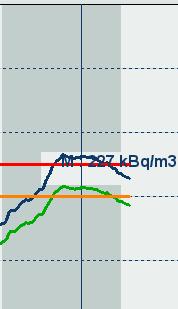

Regardez l'image que j'ai lié avec ce post

**jamescook** · 01/02/2007, 14h13

Bonjour j'ai simplifié le problème
Si qq pouvais testé mon exemple et me dire ce qui cloche
je crée une Form qui a un label et un bouton
pour le label transparent = true

si je clique sur le bouton je créé un rectangle de couleur sur le label
puis je rafraichis le label
resultat label dans la couleur de la Form par défaut dans le rectangle de couleur

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10

//---------------------------------------------------------------------------

void __fastcall TForm1::Button1Click(TObject *Sender)
{
Form1->Canvas->Brush->Color=clGray;
Form1->Canvas->Rectangle(150,50,350,300);
Form1->Label1->Refresh();
}
//---------------------------------------------------------------------------

il y a pas plus simple

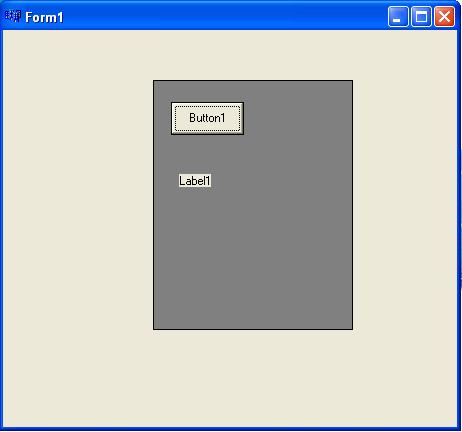

et le prob est toujours la voir image ci dessous

je suis sur que c'est une fonction a rajouté pas trop compliqué alors svp essayé ce bout de code qui prend 1 min et dites moi si vous avez compris mon erreur

Millllllle Merci d'avance

**henderson** · 01/02/2007, 15h29

Salut !

Je te propose l'essai suivant, comprenant Form1, deux timers et une class jLabel dérivant de TCustomControl

Timer1->Interval = 1000; //dessine le label
Timer2->Interval = 1500; //graphisme sur la form, gère une modification des couleurs

Ici j'utilise un bitmap pour dessiner puis je copie ce bitmap dans la zone client de Form1.
Le bitmap fait office de double buffering donc ne pas l'activer.
J'ai donné au label (jLabel) de quoi être déplacé sur la form, pour cet essai.

Voici comment se présente le .h de l'unité

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
//---------------------------------------------------------------------------
#ifndef Unit1H
#define Unit1H
//---------------------------------------------------------------------------
#include <Classes.hpp>
#include <Controls.hpp>
#include <StdCtrls.hpp>
#include <Forms.hpp>
#include <ExtCtrls.hpp>
//---------------------------------------------------------------------------
class jLabel : public TCustomControl
{
private :
AnsiString FCaption;
protected :
    void __fastcall SetCaption(AnsiString N);
public :
    __fastcall jLabel(TComponent *Owner);
    __fastcall ~jLabel();
    void __fastcall Paint();

    //-------------------------------------------------------------
    /*
    Pour cette démo je développe le mécanisme pour déplacer l'objet
    */
    TPoint Start;
    void __fastcall WhenDown(TObject *Sender, TMouseButton Button,
                TShiftState Shift, int X, int Y);
    void __fastcall WhenMove(TObject *Sender, TShiftState Shift,
                int X, int Y);
    void __fastcall WhenUp(TObject *Sender, TMouseButton Button,
                TShiftState Shift, int X, int Y);
    //-------------------------------------------------------------

__property AnsiString Caption={read=FCaption, write=SetCaption};
};

class TForm1 : public TForm
{
__published:	// Composants gérés par l'EDI
    TTimer *Timer1;
    TTimer *Timer2;
    void __fastcall FormPaint(TObject *Sender);
    void __fastcall FormResize(TObject *Sender);
    void __fastcall FormClose(TObject *Sender, TCloseAction &Action);
    void __fastcall Timer1Timer(TObject *Sender);
    void __fastcall Timer2Timer(TObject *Sender);
private:	// Déclarations de l'utilisateur
public:		// Déclarations de l'utilisateur
    __fastcall TForm1(TComponent* Owner);
    //Méthode pour le graphisme
    void __fastcall DrawBitmap();
};
//--
extern PACKAGE TForm1 *Form1;
//--
#endif

Voici maintenant le .ccp de l'unité :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
//--
#include <vcl.h>
#pragma hdrstop

#include "Unit1.h"
//--
#pragma package(smart_init)
#pragma resource "*.dfm"
TForm1 *Form1;

//--
Graphics::TBitmap *Bitmap = new Graphics::TBitmap;
COLORREF V1_Color = clRed;
COLORREF V2_Color = clBlue;
COLORREF V3_Color = clGreen;
//--

__fastcall jLabel::jLabel(TComponent *Owner)
    : TCustomControl(Owner)
{
if(Owner->InheritsFrom(__classid(TWinControl))) Parent = (TWinControl*)Owner;
FCaption = "---";
Canvas->Brush->Style = bsClear;
Canvas->Font->Color = clBlack;
Left = 10; Top = 10;
BringToFront();
}
//--
__fastcall jLabel::~jLabel()
{
}
//--
void __fastcall jLabel::Paint()
{
int we = Canvas->TextWidth(FCaption);
int he = Canvas->TextHeight(FCaption);
SetBounds(Left,Top,we,he);
Canvas->CopyRect(Rect(0,0,we,he), Bitmap->Canvas, BoundsRect);
Canvas->TextOut(0,0,FCaption);
//--------------- pour le test
OnMouseDown = WhenDown;
}
//--
void __fastcall jLabel::SetCaption(AnsiString N)
{
FCaption = N;
Paint();
}

//--------------pour le test
void __fastcall jLabel::WhenDown(TObject *Sender, TMouseButton Button,
                TShiftState Shift, int X, int Y)
{
OnMouseMove = WhenMove;
OnMouseUp = WhenUp;
Start = Point(X,Y);
}
//--------------pour le test
void __fastcall jLabel::WhenMove(TObject *Sender, TShiftState Shift,
                int X, int Y)
{
int left = Left + X - Start.x;
int top = Top + Y - Start.y;
SetBounds(left, top, Width, Height);
Paint();
}
//--------------pour le test
void __fastcall jLabel::WhenUp(TObject *Sender, TMouseButton Button,
                TShiftState Shift, int X, int Y)
{
OnMouseMove = NULL;
OnMouseUp = NULL;
}
//---------------------------------------------------------------------------

jLabel *Label_A1;

//---------------------------------------------------------------------------
__fastcall TForm1::TForm1(TComponent* Owner)
    : TForm(Owner)
{
Label_A1 = new jLabel(this);
}
//--

void __fastcall TForm1::FormPaint(TObject *Sender)
{
DrawBitmap();
}
//--
void __fastcall TForm1::FormResize(TObject *Sender)
{
DrawBitmap();
}
//--
void __fastcall TForm1::DrawBitmap()
{
if(Bitmap != NULL)
    {
    int we = ClientWidth;
    int he = ClientHeight;
    if(Bitmap->Width != we) Bitmap->Width = we;
    if(Bitmap->Height != he) Bitmap->Height = he;
    TCanvas *C = Bitmap->Canvas;
    C->Brush->Style = bsSolid;
    C->Brush->Color = Color;
    C->FillRect(Rect(0,0,we,he));

    C->Brush->Color = (TColor)V1_Color;
    C->Rectangle(20,20,100,100);

    C->Brush->Color = (TColor)V2_Color;
    C->Ellipse(50,50, 200, 150);

    C->Brush->Color = (TColor)V3_Color;
    C->Rectangle(100, 40, 120, 400);

    Canvas->Draw(0,0,Bitmap);
    }
}
//--
void __fastcall TForm1::FormClose(TObject *Sender, TCloseAction &Action)
{
delete Bitmap;
Bitmap = NULL;
}
//--
void __fastcall TForm1::Timer1Timer(TObject *Sender)
{
Label_A1->Caption = IntToStr(GetTickCount());
}
//--
void __fastcall TForm1::Timer2Timer(TObject *Sender)
{
V1_Color = RGB(GetRValue(V1_Color) + 10,
               GetGValue(V1_Color) - 15,
               GetBValue(V1_Color) + 30);

V2_Color = RGB(GetRValue(V2_Color) - 20,
               GetGValue(V2_Color) + 20,
               GetBValue(V2_Color) - 10);

V3_Color = RGB(GetRValue(V3_Color) + 10,
               GetGValue(V3_Color) + 20,
               GetBValue(V3_Color) + 30);
DrawBitmap();
Label_A1->Repaint();
}
//--

Ca devrait être une solution en attendant mieux !

A plus !

**jamescook** · 01/02/2007, 16h03

Merci Henderson

j'ai essayé et ca a l'air de bien marcher par contre je trouve cette solution un peu compliqué
je vais l'intégré dans le code et je vais voir si ca colle

mais encore merci pour le temps que tu as passé dessus

Si qq avait une autre solution je reste preneur

**henderson** · 01/02/2007, 16h28

Salut !

Elle semble compliquée parce que l'on passe par le développement d'une classe avec toute la rédaction du code inhérente à la conception.
Par contre, une fois que c'est fait... ce n'est plus à faire en dehors peut-être de l'adapter à d'autres contextes !
C'est aussi la problématique de l'utilisateur qui a toujours du mal à passer du coté de la conception.
On peut opter pour une pêche aux composants miracles, alors qu'on a ces composants miraculeux au bout des doitgts !
Le coût se mesure en temps perdu à attendre et surtout en énervement !

A plus !

**jamescook** · 01/02/2007, 16h36

Ouais je suis d'accord par contre la pour l'intégré dans le code ca risque d'être assez difficile étant donné que sur l'Ecran je disposse d'une image, sur l'image j'ai dessiné un rectangle blanc et sur le rectangle blanc je peux dessiner un rectangle gris.ce qui fait que pour copier le fond du jLabel dans la bitmap c'est assez fastidieux mais je vais continuer d'essayer

**josse95** · 05/02/2007, 23h28

Bonjour,

Désolé si ma réponse peut paraître stupide, mais pourquoi ne pas utiliser une image pour dessiner dedans plutôt que de dessiner dans la form ?

Pour reprendre ton petit exemple avec une form, un TLabel et un bouton, tu ajoutes un TImage sur la forme (chargée avec un bitmap blanc) et tu modifies le code d'activation du bouton par:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
Image1->Canvas->Brush->Color=clGray;
Image1->Canvas->Rectangle(150,50,350,300);
Label1->Refresh();

Amicalement

Reactualiser la transparence d'un label

C++Builder

Discussions similaires

Partager

Partager
