Discussion :

[Olivier-N]

Bonjour à tous

Comme dit dans ma présentation, on c'est lancé le défis ma compagne et moi de réaliser un slider motorisé pour faire des timelapses comme dans la vidéo ci dessous

La partie mécanique est terminée, reste l'électronique...

Je vais utiliser une carte Bleduino, et je dois connecter dessus deux modules fin de course, un module un relais, et le contrôleur du moteur pas-à-pas.
Je connecterai l'alimentation spécifique au moteur directement sur le contrôleur, mais visiblement ce dernier doit quand même être alimenté en 5V par la carte Bleduino.
Donc voici ma question, est ce que je peux connecter les quatre modules sur la seul broche 5V de la carte, et les quatre masses aussi du même coup?

Merci pour vos commentaires
Olivier

PS:je n'ai aucunes connaissance en électronique et en programmation, je commence de zéro alors ne tapez pas trop fort

[Jay M]

Donc voici ma question, est ce que je peux connecter les quatre modules sur la seul broche 5V de la carte, et les quatre masses aussi du même coup?

la réponse est oui, vous pouvez toujours, la police ne débarquera pas chez vous...

Ensuite savoir si ça va fumer ça dépend de ce que vous branchez... (là ce sont les pompiers qui peuvent débarquer)



bref - on ne peut pas trop tirer de courant au travers de la carte.
- Si vous avez des composants externes un peu gourmands genre moteurs, ils faut leur alimentation.
- les boutons, ça consomme quasiment rien donc pas de soucis.
- votre contrôleur, faut regarder la spec. au total il fait essayer de rester sous 200mA d'alimentation au travers de votre carte, comme ça vous serez tranquille

Connecter les GND par contre c'est obligatoire. il faut que tout le monde soit d'accord sur la référence de potentiel.

[Olivier-N]

Merci pour ta réponse Jay M
Je suis déjà rassuré pour les flics, alors je vais essayé de laisser les pompiers tranquille à la caserne!
Je m'en vais essayer de trouver la consommation des différents modules.
Je suppose que les fins de courses peuvent être considéré comme un bouton, et donc ne consomment pas grand chose?
reste à voir le relais et le contrôleur moteur...

Olivier

[Jay M]

oui les contacteurs de fin de course ne vont quasiment rien consommer (mettez les en INPUT_PULLUP et ça se gère comme un bouton)

si vous n'avez qu'un seul relais 5V de ce genre
http://idehack.com/blog/wp-content/u...02/relais1.jpg
ça devrait aller aussi (ce ne serait pas le cas avec une carte 8 ou 16 relais) car ils consomment en général environ 70 mA

Pour le contrôleur du moteur pas-à-pas, qu'avez vous retenu ?

Le "Big Easy Driver" a besoin d'une alimentation séparée bien sûr pour le moteur pas à pas qui doit être assez puissante pour votre installation.
Il est basé sur un A4988 qui ne consomme que quelques mA donc pas de soucis pour connecter directement les pins de contrôle

[Olivier-N]

Bonjour Jay M

Merci pour le conseil de commande pour les fins de courses

le relais c'est en effet un module avec un seul relais, celui ci pour être précis:



https://www.elecfreaks.com/store/pub...1/_/1_15_1.jpg
il sert juste à piloter le déclenchement de l’appareil photo en fermant un circuit.

Je vais en effet utiliser un moteur assez puissant pour pouvoir placer le slider en oblique voir à la vertical, c'est un Nema 17, 59N/cm, 2A

https://www.omc-stepperonline.com/fr...connector.html

Et pour le piloter, je vais utiliser le DRI0043(ou tb6600 il a les deux nom??)



https://wiki.dfrobot.com/TB6600_Step...r_SKU__DRI0043

Il sera directement alimenté en 12V par une batterie mais également en 5V par la carte

Merci pour tes conseils!

Olivier

[Jay M]

un relais tel que vous le montrez pour piloter l'appareil photo (fermer un circuit) c'est prendre un marteau pour écraser une mouche...

la plupart des appareils que j'ai vu ont simplement besoin effectivement qu'un petit contact soit établi et donc un opto-coupleur ou relay de type reed suffit le plus souvent. En plus ils ont des temps de réaction de l'ordre de quelques nano-secondes alors que votre relais va être super lent et consommer bcp.

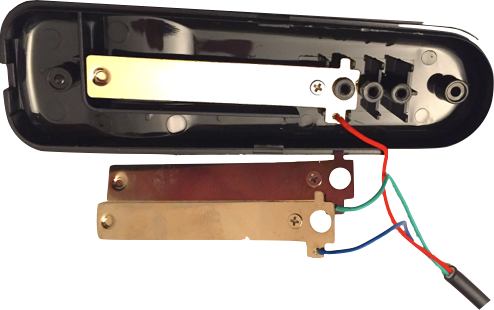

J'ai un Canon 5D et c'est comme cela que je pilote le shutter et la mise au point auto

J'ai commandé et coupé les 3 câbles fournis dans une télécommande chinoise à mois de 3€ pour récupérer l'embout spécifique à mon appareil

et j'ai rajouté simplement 3 broches au bout des fils pour faire ma commande en simulant les contacts entre lame métalliques qui étaient dans la télécommande.


Sinon pas de soucis, vous pourrez connecter directement les commandes de votre tb6600 sur les pins de votre Arduino. il y a sans doute de nombreux tutos qui montrent comment établir ces connexions

[Olivier-N]

Bon ok je met mon marteau de coté
J'ai visiblement du mal à doser...

J'ai trouvé ceci:



https://shop.mchobby.be/fr/minikits/...100006867.html

C'est à ce genre de montage que tu pense?
Pour le raccorder à mon 6D, j'ai déjà un câble avec l'embout à trois pins d'un coté et jack 2,5 de l'autre.

Merci!
Olivier

[Jay M]

oui mais vous n'avez pas besoin de la diode etc... vous n'allez gérer aucun courant fort, il suffit juste de "faire contact" donc le relai ou l'opto-coupleur devraient suffire. éventuellement une résistance si vous voulez jouer la prudence, mais dans ma télécommande vraiment c'était juste un contact sec, comme un interrupteur qu'on ferme.

[Olivier-N]

Ok je vais simplifier tout ça!
et encore merci pour tout tes conseils!

Olivier
