Discussion :

[Charly910]

Bonjour,

Ok bug de Andornot corrigé, mais voici un nouveau test (B9.bmp et P1.bmp) qui plante dans les 2 versions de Cirec. C'est quand le rectangle rouge mord d'un pixel sur le bas du Bmp. Avec Andornot, ça marche P1 n'est pas trouvé.

Pour Jipété, je mets aussi mon propre B3.bmp)

ça doit être encore un Pb de borne qui provoque un dépassement ou une violation d'accès.

je vais essayer de traquer le bug

A+
Charly

[Jipété]

ps: peut-on modifier le contenu d'un Zip ou faut-il à chaque fois en poster un nouveau ?

Pour le modifier il faut que tu l'ouvres, donc que tu le rapatries et que tu le repostes. Autant poster directement un nouveau fichier.

pour la G3.bmp comme toi je ne l'ai pas trouvé .. j'en ai donc créé une
Pièce jointe 474858

Bien impaire dans les deux dimensions, comme je les aime,

Bon, l'algo d'andnotor a trouvé, j'ai supprimé les -1 en surnombre, ça trouve tout ce que ça doit trouver.

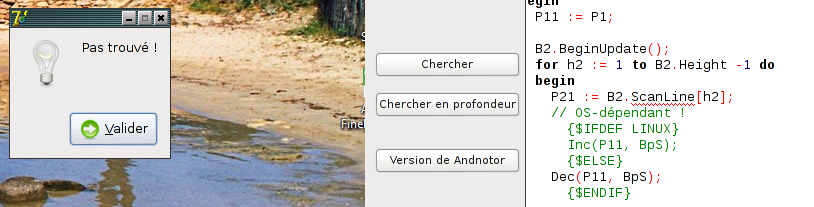

Et si jamais un jour un linuxien avec Lazarus passait par là (si si, ça leur arrive de fouiner dans Delphi, il y a toujours des trucs à apprendre), un truc qui m'a un peu retardé, au début :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
        for h2 := 1 to B2.Height -1 do
        begin
          P21 := B2.ScanLine[h2];

          {$IFDEF LINUX}
          Inc(P11, BpS); // OS-dépendant !
          {$ELSE}
          Dec(P11, BpS); // OS-dépendant !
          {$ENDIF}

          Found := CompareMem(P11, P21, B2.Width *3);

[Cirec]

salut

cirec dans ton algo il y a une faille si tu as deux début de motif identique sur la première ligne
tu ne visiteras jamais le deuxième motif
le fait d'initialisé Ipos a 0 pour chaque boucle t’empêche de visiter toutes la ligne

tout à fait encore ...
correction:

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
procedure Tfrm_ImgSearchMain.btn_DeepSearchClick(Sender: TObject);
var
  BpS1, BpS2, I, J, IPos,
    SPos       : Integer;
  R            : TRect;
  Str1, Str2   : Ansistring;
  Time1        : Int64;
  Found, LineEnd: boolean;
begin
  Time1 := MyGetTickCount;
  BpS2 := Image2.Picture.Bitmap.Width * 3;
  SetLength(Str2, BpS2);

  SPos := 0;
  MoveMemory(PByte(@Str2[1]), Image2.Picture.Bitmap.ScanLine[SPos], BpS2);

  R := Rect(0, 0, Image2.Picture.Bitmap.Width, Image2.Picture.Bitmap.Height);

  BpS1 := Image1.Picture.Bitmap.Width * 3;
  SetLength(Str1, BpS1);

  for I := 0 to Image1.Picture.Bitmap.Height - Image2.Picture.Bitmap.Height do
  begin
    MoveMemory(PByte(@Str1[1]), Image1.Picture.Bitmap.ScanLine[I], BpS1);
    IPos := 0;
    repeat
      repeat
        IPos := IPos + 1;
        IPos := PosEx(Str2, Str1, IPos);
      until (IPos = 0) or (IPos mod 3 = 1);
      if (IPos <> 0) then
      begin
        Found := True;
        for J := 1 to Image2.Picture.Bitmap.Height - 1 do
        begin
          MoveMemory(PByte(@Str2[1]), Image2.Picture.Bitmap.ScanLine[J], BpS2);
          MoveMemory(PByte(@Str1[1]), Image1.Picture.Bitmap.ScanLine[I + J], BpS1);
          SPos := PosEx(Str2, Str1, IPos);
          if (IPos <> SPos) then
          begin
            Found := False;
            Break;
          end;
        end;
        if Found then
        begin
          OffsetRect(R, IPos div 3, I);
          Caption := Format('%d', [MyGetTickCount - Time1]);
          Image1.Canvas.Rectangle(R);
          MessageDlg(Format('Concordance trouvée aux coordonées%sLeft: %d%sTop: %d', [#13#13,
            R.Left, #13, R.Top]), mtInformation, [mbOk], 0);
          Image1.Canvas.Rectangle(R);
          Exit;
        end;
      end;

      LineEnd := (IPos = 0) or (IPos >= (Image1.Picture.Bitmap.Width - Image2.Picture.Bitmap.Width)
        * 3);
      Inc(IPos, Image2.Picture.Bitmap.Width * 3);
    until LineEnd;
  end;
  MessageDlg('Fin de traitement. Concordance non trouvée', mtWarning, [mbOk], 0);
end;

Bonjour,

Ok bug de Andornot corrigé, mais voici un nouveau test (B9.bmp et P1.bmp) qui plante dans les 2 versions de Cirec. C'est quand le rectangle rouge mord d'un pixel sur le bas du Bmp. Avec Andornot, ça marche P1 n'est pas trouvé.

Pour Jipété, je mets aussi mon propre B3.bmp)

ça doit être encore un Pb de borne qui provoque un dépassement ou une violation d'accès.

je vais essayer de traquer le bug

A+
Charly

ce problème devrait également être résolu (je me méfie maintenant )

Cordialement,
@+

[anapurna]

salut

c'est pas mal ... sauf que ce n'est pas bon ^^
tu incrémente de la largeur du motif cherché alors que l’incrément devrais être de 3 imagine que ton motif cherche un carrée blanc
qui fasse 3 de large et 4 de haut dans ton dessin originale tu ai
un ligne de 4 carré blanc ... bin tu trouveras pas le motifs car tu as fait un déplacement de la largeur de ton motif

[B][B][B][B]
[B]B[][B][B]
[B][B][B][B]
[N][B][B][B]

parcontre j'aime bien nommée mes variable avec un nom parlant
genre

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
procedure Tfrm_ImgSearchMain.btn_DeepSearchClick(Sender: TObject);
var
  LstrOri, LStrPat, I, J, IPos,
  SPos       : Integer;
  R            : TRect;
  StrOri, StrPat   : Ansistring;
  Time1        : Int64;
  Found, LineEnd: boolean;
  WPat, HPat, WOri,HOri ,
  HVisite, WVisite : Integer;
begin
  Time1 := MyGetTickCount;
  WPat := ImgPat.Picture.Bitmap.Width;
  HPat := ImgPat.Picture.Bitmap.Height;
  WOri := ImgOri.Picture.Bitmap.Width;
  HOri := ImgOri.Picture.Bitmap.Height;

  LStrPat := WPat * 3;
  LStrOri := WOri * 3;

  SetLength(StrPat,LStrPat);
  SetLength(StrOri, LstrOri);


  MoveMemory(PByte(@StrPat[1]), ImgPat.Picture.Bitmap.ScanLine[0], LStrPat);
  R := Rect(0, 0, WPat,HPat);
  HVisite := HOri - HPat;
  WVisite := WOri - WPat;
  for I := 0 to HVisite do
  begin
    MoveMemory(PByte(@StrOri[1]), ImgOri.Picture.Bitmap.ScanLine[I], LstrOri);
    IPosFirst := 0;
    repeat
      /////////////////////////////////////
	  repeat // on cherche la premiere ligne de motif
        IPosFirst := IPosFirst + 1;
        IPosFirst := PosEx(StrPat,StrOri, IPosFirst);
      until (IPosFirst = 0) or (IPosFirst mod 3 = 1);
	  /////////////////////////////////////
      if (IPosFirst <> 0) then
      begin // si premier ligne trouvé alors on cherche le reste
	    /////////////////////////////////////
        Found := True;
        for J := 1 to HPat - 1 do
        begin
          MoveMemory(PByte(@StrPat[1]), ImgPat.Picture.Bitmap.ScanLine[J], LStrPat);
          MoveMemory(PByte(@StrOri[1]), ImgOri.Picture.Bitmap.ScanLine[I + J], LstrOri);
          SPos := PosEx(StrPat,StrOri, IPosFirst);
          if (IPosFirst <> SPos) then
          begin
            Found := False;
            Break;
          end;
        end;
		/////////////////////////////////////
        if Found then
        begin  // ok occurance trouvé
          OffsetRect(R, IPosFirst div 3, I);
          Caption := Format('%d', [MyGetTickCount - Time1]);
          ImgOri.Canvas.Rectangle(R);
          MessageDlg(Format('Concordance trouvée aux coordonées%sLeft: %d%sTop: %d', [#13#13, R.Left, #13, R.Top]), mtInformation, [mbOk], 0);
          ImgOri.Canvas.Rectangle(R);
          Exit;
        end;
		/////////////////////////////////////
      end;
      LineEnd := (IPosFirst = 0) or (IPosFirst >= (WVisite) * 3);
      Inc(IPosFirst, WPat * 3);// ici c'est pas bon
    until LineEnd;
  end;
  MessageDlg('Fin de traitement. Concordance non trouvée', mtWarning, [mbOk], 0);
end;

[Cirec]

salut

c'est pas mal ... sauf que ce n'est pas bon ^^
tu incrémente de la largeur du motif cherché alors que l’incrément devrais être de 3 imagine que ton motif cherche un carrée blanc
qui fasse 3 de large et 4 de haut dans ton dessin originale tu ai
un ligne de 4 carré blanc ... bin tu trouveras pas le motifs car tu as fait un déplacement de la largeur de ton motif
...

Bonjour,


je dis oui et c'est même tellement évident, maintenant que tu l'as dit, que je me demande comment j'ai pu passer à coté de ça !!!
je ne pensais pas avoir perdu autant durant ces 5 mois de pause

je vais devoir être plus vigilant à l'avenir

en tout cas Merci à tous ceux qui ont pris le temps de débusquer mes erreurs et oublis

Cordialement,
@+

[qi130]

Hello à tous !
Je reviens après 1 petite pause et je constate que mon modeste problème en intéresse plus d'un !

Je vais tenter de compiler les ajouts/modifs successifs (sauf si quelqu'un l'a déjà fait ?) et vérifier avec ma config.

Je précise, peut-être un peu tard que les images sont constituées à partir du même ordi.

Je vous tiens au jus - merci.

[BeanzMaster]

Et si jamais un jour un linuxien avec Lazarus passait par là (si si, ça leur arrive de fouiner dans Delphi, il y a toujours des trucs à apprendre), un truc qui m'a un peu retardé, au début :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
        for h2 := 1 to B2.Height -1 do
        begin
          P21 := B2.ScanLine[h2];

          {$IFDEF LINUX}
          Inc(P11, BpS); // OS-dépendant !
          {$ELSE}
          Dec(P11, BpS); // OS-dépendant !
          {$ENDIF}

          Found := CompareMem(P11, P21, B2.Width *3);

Salut

non, dans les deux OS c'est INC qu'il faut utiliser, car ici en faisant DEC tu testes la ligne précédente de P11 et plus aucune image est trouvée. ScanLine renvoie le début de la ligne, pas la fin

PS : j'ai vérifié sous Windows, avant, au cas ou

La fonction D'AndNotOr (légérement modifiée) fonctionne comme il se doit avec toutes les images de test présentes dans cet discussion

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
procedure TForm1.Button5Click(Sender : TObject);
var
  Found            :boolean;
  B1, B2           :TBitmap;
  P1, P2, P11, P21 :PByte;
  BpS, BpS2              :integer;
  X1, Y1, Y2, YL,WL       :integer;
  R : TRect;
begin
  Found := FALSE;
  B1    := Bmp1; Image1.Picture.Bitmap;
  B2    := Bmp2; Image2.Picture.Bitmap;

  P2 := B2.ScanLine[0];
  BpS   :=  BytesPerScanline(DimX1, 24, 32);  // Sous Lazarus (généralement) les données des images en 24bits sont alignées sur 32bits
  Bps2  := DimX2 * 3;
  YL := DimY1 - DimY2 ;
  WL := DimX1 - DimX2 ;
  for y1 := 0 to YL do
  begin

    P1 := B1.ScanLine[y1];

    for x1 := 0 to  WL do
    begin
      if CompareMem(P1, P2, Bps2) then
      begin
        P11 := P1;

        for y2 := 1 to DimY2 -1 do
        begin

          P21 := B2.ScanLine[y2];
          Inc(P11, BpS);

          Found := CompareMem(P11, P21, Bps2);
          if not Found then Break;
        end;

        if Found then
        begin
          Image1.Canvas.Pen.Color := clWhite;
          Image1.Canvas.Pen.Width := 2;
          Image1.Canvas.Pen.Mode := pmXor;
          Image1.Canvas.Brush.Style := bsClear;
          R := TRect.Create(Point(x1, y1),  DimX2,  DimY2);
          Image1.Canvas.Rectangle(R);
          MessageDlg(Format('Concordance trouvée aux coordonées%sLeft: %d%sTop: %d', [#13#13, x1, #13, y1]), mtInformation, [mbOk], 0);
          Image1.Canvas.Rectangle(R);
          Exit;
        end;
      end;

      Inc(P1, 3);
    end;
  end;
  ShowMessage('Pas trouvé !');
end;

A+

[Jipété]

non, dans les deux OS c'est INC qu'il faut utiliser, car ici en faisant DEC tu testes la ligne précédente de P11 et plus aucune image est trouvée. ScanLine renvoie le début de la ligne, pas la fin

PS : j'ai vérifié sous Windows, avant, au cas ou

Ah bon…








EDIT :
et tu aurais dû te poser la question de savoir pourquoi Andnotor (qui est loin d'être un abruti) a utilisé Dec, alors.

En fait tu as oublié un truc : sous Windows, le bitmap en général commence en bas, à Height-1, et pour monter jusquà Height=0, ben, faut décrementer, y a pas d'secret !
Et sous Linux c'est l'inverse, il faut incrémenter pour descendre.
EDIT de l'EDIT : marrant, on dit la même chose au même moment

PS : il manque un {/QUOTE} dans ton post pour fermer le texte que tu m'attribues, juste avant ton "Salut".

[Andnotor]

non, dans les deux OS c'est INC qu'il faut utiliser

Non ! Ça dépend de l'orientation du bitmap, tête en haut ou tête en bas. Il est habituellement tête en bas sous Windows (mais peut-être l'inverse sous Linux).
Le pixel 0 est celui en bas à gauche de l'image. Celui en haut à gauche se situe à Height -1. La pseudo-boucle logique par rapport à ce qu'on voit à l'écran va donc de Height -1 downto 0 ce qui se traduit en pointeur par un Dec(P).

On ne s'en rend pas compte mais lorsqu'on code (sous Windows) :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
for y := 0 to B.Height -1 do
    P := B1.ScanLine[y];

on commence en fait par le ligne du bas de l'image.

La propriété Transparent du TImage se base aussi sur le pixel en bas à gauche pour créer son masque de transparence, le premier pixel du bitmap.

On peut contrôler l'orientation par le BITMAPINFOHEADER. Si biHeight est positif, il est tête en bas. Si négatif, il est tête en haut.

[BeanzMaster]

Ah bon…


EDIT :
et tu aurais dû te poser la question de savoir pourquoi Andnotor (qui est loin d'être un abruti) a utilisé Dec, alors.

Non ! Ça dépend de l'orientation du bitmap, tête en haut ou tête en bas. Il est habituellement tête en bas sous Windows (mais peut-être l'inverse sous Linux).
Le pixel 0 est celui en bas à gauche de l'image. Celui en haut à gauche se situe à Height -1. La pseudo-boucle logique par rapport à ce qu'on voit à l'écran va donc de Height -1 downto 0 ce qui se traduit en pointeur par un Dec(P).

On ne s'en rend pas compte mais lorsqu'on code (sous Windows) :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
for y := 0 to B.Height -1 do
    P := B1.ScanLine[y];

on commence en fait par le ligne du bas de l'image.

La propriété Transparent du TImage se base aussi sur le pixel en bas à gauche pour créer son masque de transparence, le premier pixel du bitmap.

On peut contrôler l'orientation par le BITMAPINFOHEADER. Si biHeight est positif, il est tête en bas. Si négatif, il est tête en haut.

Salut exacte

En fait tu as oublié un truc : sous Windows, le bitmap en général commence en bas, à Height-1, et pour monter jusquà Height=0, ben, faut décrementer, y a pas d'secret !
Et sous Linux c'est l'inverse, il faut incrémenter pour descendre.
EDIT de l'EDIT : marrant, on dit la même chose au même moment

Tu as oublié que Lazarus ne fonctionne pas comme Delphi surtout pour ce qui est de la gestion des Bitmap Donc pas besoin de {$IFDEF Linux} ici. INC c'est pour Linux et Windows avec Lazarus

A+

[qi130]

Bonjour à tous.

Je vous reviens après une "petite" pause sur ce sujet (il n'est jamais trop tard).

Après essai de la solution proposée (enrichie des derniers ajustements), je suis agréablement surpris par sa puissance, même si je n'ai que 50% de réussite (1 image sur 2 est trouvée). MAIS c'est peut-être dû aux conditions de réalisation: mon outil de capture produit des PNG qu'il m'a fallu enregistrer en BMP

Pour autant, je constate une certaine dérive de l'approche depuis ce post dans lequel l'espace de recherche initial (l'écran) est devenu une image (TImage).

Je suis tombé par hasard sur ce sujet qui pourrait permettre de considérer l'aire de la Form (maximisée pour la circonstance) comme le périmètre de recherche; et surtout de cliquer directement à l'endroit trouvé (c'est quand même le but initial).

Est-ce possible ? et si oui comment?

[qi130]

Alors, je me réponds à moi-même, compte tenu, dans mon cas, de l'image qui n'est pas trouvée (elle est issue d'une "appli" qui tourne dans 1 page web - aucune zone dans la partie haute de cette appli n'est détectée d'ailleurs).
Du coup, je dois prédéfinir les coordonnées de cette image pour y faire "à l'aveugle" 1 clic de temps en temps (avec hook de la souris pour les coordonnées)
Pour l'autre image régulièrement détectée, pas de souci avec le code proposé, dont j'ai supprimé la notification "non trouvé", puisque si non trouvé, je recharge l'image du desktop.
Pour capturer les images, je me suis tourné vers le compo Apprehend qui propose plusieurs types de capture (installé sans pb sous Berlin).
2 TTimer pour orchestrer tout ça, qq TButton pour les (dés)activer, et roulezzzzz

Merci à tous.
