Discussion :

[Theodoricus]

Bonjour,

Je suis un nouvel utilisateur de SQL Server et je souhaite traiter des points d’arpentage afin de construite différentes figures géométriques.
Ce qu’il me faut faire, c’est de pouvoir reconnaître et définir des sous-groupes de points dans une liste globale. Il y a trois types de sous-groupes, les points individuels, les courbes (qui sont des formes ouvertes), puis les polygones (soit des formes fermées).

Un code d’enregistrements permet de reconnaître si une suite de points appartient à l’un ou l’autre de ces sous-groupes. Par exemple, « station » définie un point seul, puis toutes les séquences de figures débutent avec le code « debut », se poursuive avec « continuer » et se termine avec le code « fermer » s’il s’agit d’un polygone, ou avec le code « fin » s’il s’agit plutôt d’une courbe.

Voici un exemple de table de points :


Tbl_ListePoints

ID	NORD	EST	CODE	FIGURE	SEQUENCE	GROUPE
1	100.00	100.00	station	null	null	null
2	200.00	125.00	station	null	null	null
3	250.00	265.00	debut	null	null	null
4	255.00	268.00	continuer	null	null	null
5	240.00	250.00	continuer	null	null	null
6	238.00	244.00	fermer	null	null	null
7	375.00	360.00	debut	null	null	null
8	382.00	369.00	continuer	null	null	null
9	366.00	387.00	continuer	null	null	null
10	370.00	372.00	fin	null	null	null

Ma stratégie -- qui ne fonctionne pas ! – se décompose en trois étapes :

1- D’abord, je mets à jour les codes afin d’uniformiser les balises de début et de fin de figures, indépendamment qu’il s’agisse de courbes ou de polygones. Cette partie du processus fonctionne bien :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

------------------------------------
declare @figD nvarchar(1)		set @figD = 'D'
declare @figC nvarchar(1)		set @figC = 'C'
declare @figF nvarchar(1)		set @figF = 'F'

update tbl_ListePoints
   set FIGURE =
      (case
         when CODE = 'debut'		then @figD
         when CODE = 'continuer'	then @figC
         when CODE = 'fermer'		then @figF
         when CODE = 'fin'		then @figF
        else NULL
      end)
go
------------------------------------

2- Ensuite, je souhaite créer une séquence numérique entre les balises qui fait le compte de 1 à (n) entre le début et la fin d’une figure :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

------------------------------------
declare @i int

while (select FIGURE from tbl_ListePoints
	where FIGURE <> NULL) = 'F'

begin
	set @i = 1

	begin
	update tbl_ARPT_PNTS_temp
		if (select FIGURE from tbl_ListePoints) = 'D'
			set SEQUENCE = @i
		end
		if (select FIGURE from tbl_ListePoints) = 'C'
			set @i = @i + 1
			set SEQUENCE = @i
		end
		if (select FIGURE from tbl_ListePoints) = 'F'
			break
		end
	end
end
------------------------------------

Le code ci-dessus présente l’idée de base, mais il ne fonctionne pas.

3- Enfin, je veux particulariser chaque groupe de figure avec un code unique qui permettra de les raccorder à des tables parentes.

Pour cette partie, je n’ai pas d’idée précise, sinon qu’il faudrait intégrer un décompte sur les groupes, puis déterminer le type de groupe en fonction du code de fin de figure (« fin » ou « fermer »).

Après les différentes manipulations, la table devrait maintenant se présenter comme suit :

ID	NORD	EST	CODE	FIGURE	SEQUENCE	GROUPE
1	100.00	100.00	station	null	null	null
2	200.00	125.00	station	null	null	null
3	250.00	265.00	debut	D	1	polygone-1
4	255.00	268.00	continuer	C	2	polygone-1
5	240.00	250.00	continuer	C	3	polygone-1
6	238.00	244.00	fermer	F	4	polygone-1
7	375.00	360.00	debut	D	1	courbe-1
8	382.00	369.00	continuer	C	2	courbe-1
9	366.00	387.00	continuer	C	3	courbe-1
10	370.00	372.00	fin	F	4	courbe-1

Toute aide concernant spécifiquement les formes des commandes While et Update en Transact-SQL sera bienvenue,

Merci

À noter: la table réelle comporte plus de 20 000 entrées et la définition des courbes ou des polygones peut varier d’un groupe de seulement 2 points à des groupes de plus d’une centaine de points.

[SQLpro]

Pourquoi ne pas utiliser directement le SIG intégré à SQL Server (types GEOMETRY et GEOGRAPHY) ?

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
CREATE TABLE T (ID INT, GEO GEOMETRY, NATURE VARCHAR(32))

INSERT INTO T VALUES
(1, 'POINT(100 100)', 'station'),
(2, 'POINT(200 125)', 'station'),
(3, 'POLYGON((250 265, 255 268, 240 250, 238 244, 250 265))', 'surface'),
(7, 'POLYGON((375 360, 382 369, 366 387, 370 372, 375 360))', 'surface')

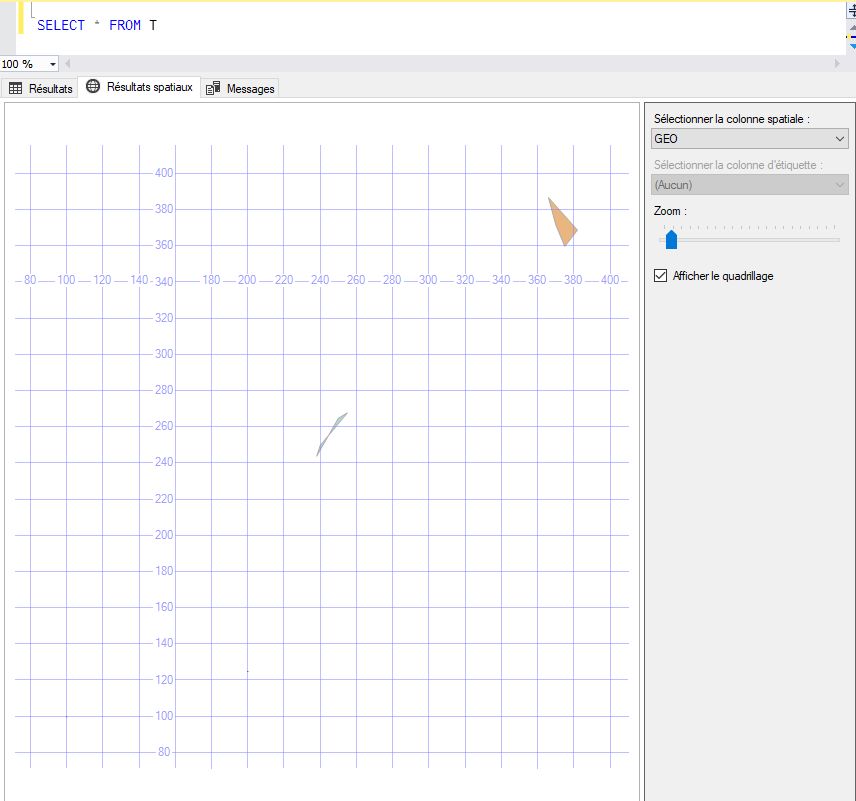

Résultat :


A +

[Theodoricus]

Merci SQLPro pour l'intérêt porté,

Mais ma difficulté n'est pas tout à fait de transformer les points en données de type "Geometry". Il s'agit plutôt pour moi de récupérer des groupes de points dans une liste de plusieurs milliers d'entrées, avec pour seuls marqueurs des codes s'inscrivant dans une suite de lignes et indiquant le début, puis la fin d'une figure.

Il faut en fait que je puisse recréer un lien de type parent - enfant, où le parent représente la figure, puis l'enfant correspond à un groupe de points. Pour l'heure, je n'ai que des enfants avec aucun éléments distinctifs pour recréer une clef étrangère !

Theorodicus

[SQLpro]

Il n'existe aucun ordre des lignes par défaut dans une table.

A +
