Discussion :

[chikchik]

Bonjour tout le monde !

Je viens vers vous car je cherche à me faciliter la vie ! Je suis dessinateur industriel et toutes les pièces que je dessine en 3D, je dois ensuite les faire fabriquer par des sous-traitants. Pour cela je dois créer des fichier .STEP .PDF et .DXF à partir de mon logiciel de conception (SolidWorks). Je dois ensuite dispatcher les pièces en fonction de leur nature chez le sous-traitant concerné : pièces usinées chez l'usineur, pièce mécano-soudée chez le chaudronnier.... Et cette étape est longue et fastidieuse, sans compter les oublis et les erreurs d'envois ^^. Je peux récupérer un tableau Excel du logiciel de conception avec la nature des pièces, leur nom, le chemin complet du dossier.

En bref après avoir récupéré le tableau Excel je veux ajouter un filtre de sélection pour pouvoir afficher juste le type de pièce (pièces usinées par exemple) et qu’une macro ouvre tous les fichiers filtrés du tableau dans SolidWorks. Après via l’autre logiciel je lancerai une autre macro pour générer les fichiers neutres voulus mais il s’agit là d’une autre étape que j'ai déjà plus au moins résolu.

Je voulais donc savoir s’il était possible d’avoir une macro sous un bouton qui permettra d’ouvrir des fichiers en ayant juste le nom des fichiers et le nom du dossier dans lesquels sont mis les fichiers. En sachant que :

- tous les fichiers ne se trouvent pas dans le même dossier,
- tous les fichiers on des noms différents,
- plusieurs dossiers peuvent avoir le même nom,
- pour un nom de fichier, il y a le 3D et le 2D sous le même nom. Par exemple la pièce blabla aura son 3D qui se nommera blabla.SLDPRT et la mise en plan se nommera blabla.SLDDRW. Il faudrait que la macro puisse ouvrir les deux fichiers (qui s’ouvrent avec le même logiciel).

Je cherche depuis un bout de temps déjà sur L'Internet et j'ai réussi à créer un bouton sur Excel qui me permet d'ouvrir une pièce mais la macro n'ouvre que le 3D d'une pièce, en connaissant le nom et le chemin :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
Sub Bouton1_Cliquer()

Dim myBool As Boolean
Dim myError As Long, myWarning As Long

myBool = Shell("C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\SLDWORKS.exe", vbNormalFocus)

Set swApp = CreateObject("SldWorks.Application")
Set swModel = swApp.OpenDoc6("C:\Users\SONFVER\Desktop\macro\test\01.sldprt", 1, 1, "", myError, myWarning)
Set swApp = Nothing: Set swModel = Nothing

End Sub

Bon j’espère que j’ai été assez clair dans mon explication ^^ ! Je vois bien ce que je souhaite mais il est facile de s’embrouiller en voulant expliquer ça par écrit…Je fais mes premiers pas dans le vaste monde des macros et j'avoue que je m'y perd un peu .

Merci beaucoup à ceux qui prendront le temps de lire ce post et merci à tous de permettre ce genre d’aide sur la toile.

[Igloobel]

Bonjour,

j'ai 2 questions :

1) as-tu essayé la fonction DIR ? elle permet de boucler sur des fichiers qui ne sont pas forcement de fichiers Excel

2) Pourquoi as tu choisi Excel pour piloter SOLIDWORKS ?

@ Bientôt

[pbergmann45]

Serai-il plus adapté d'utiliser autre chose qu' Excel pour ce que vous voulez faire!
Je pense que oui: Hta pour l'interface graphique, Shell et VBscript pour sa partie script me semble une solution correcte.
Cordialement.

[chikchik]

Merci de vos réponses !

@ Igloobel :

1) Je ne connais pas les fonctions des scripts ^^ ! Je débute tout juste alors je lis quelques lignes de codes que je trouve à droite à gauche et j'essaie de comprendre les lignes que je copie/colle pour ma macro et je vois ce que ça donne. Alors non je ne pense pas que j'ai déjà essayé la fonction DIR

2) En fait si j'utilise Excel c'est que j'ai directement mes tableaux de commande pour la suite. Et que le tableau que je récupère de SolidWorks avec les propriétés me permet de classifier les pièces de mes conceptions par famille avec les filtres et donc de préparer mes dossiers d'envoi un par un. Et surtout vu que je n'y connais rien en programmation les macros Excel me semblaient être un bon moyen de commencer =) !

@ pbergmann45 :

Comme je le disais plus haut je débarque tout juste dans le monde des scripts. Je connais bien Excel alors je me suis dis que j'allais commencer avec ça

[Igloobel]

@ pbergmann45 :

Je connaissais pas HTA et cela semble interessant et je vais m'y pencher

mais pour notre amis chikchik cela semble un peu compliqué (sans vouloir véxer ou insulter )

@ chikchik :

j'ai pas SOLIWORKS mais je vais essayé de t'aidé

la fonction Dir permet de récupérer tous tes nom de fichiers .SLDPRT ou .SLDDRW

et pour l'ouverture j'utiliserais ton shell

voici un exemple avec NOTEPAD

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
Sub test()
RetVal = Shell("C:\WINDOWS\NOTEPAD.EXE d:\TreeSys.txt", 1)
End Sub

Peux tu faire une copie écran de comment c'est organisé sur ton fichier Excel

cache les données sensible


A+

[chikchik]

Merci de prendre le temps de me répondre Igloobel

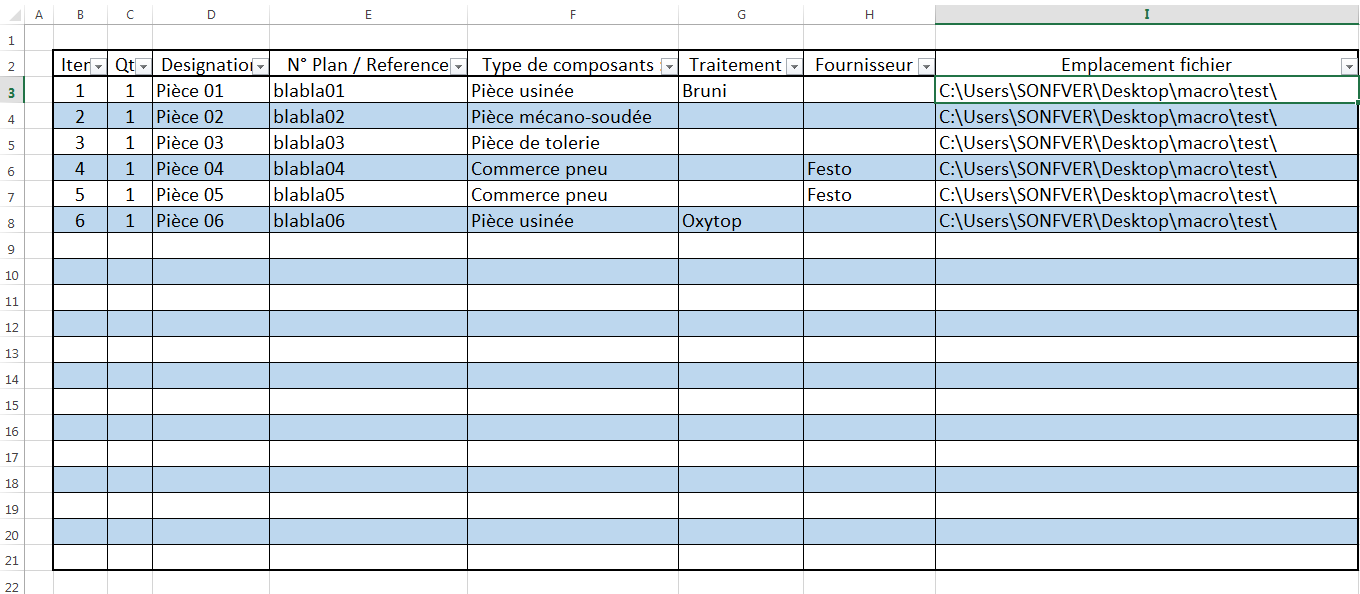

Bon dans l'idée voici le tableau (très peu de pièces en exemples mais la liste peut être longue...) :



Et dans l'idée il faudrait que je puisse ouvrir les pièces restantes dans le tableau après l'application des filtres dans les colonnes, ici le filtre "Pièce usinée" est appliqué sur la colonne "Type de composant" :



Voilà pour la copie d'écran =) ! Et non t'inquiètes ce n'était ni vexant ni insultant ahahah. Juste terriblement vrai !

Merci encore pour le coup de main
