[alexis_37]

Bonjour,

Avant d'envoyer ce message, j'ai regardé les différentes discussions qui existent déjà sur ce thème ainsi que la bibliothèque Matplotlib mais mes différents essais ne sont pas concluants depuis un moment.

Mon problème est de base relativement simple : j'ai un graphique matplotlib que je souhaite insérer dans une fenêtre tkinter pour une mise en page plus sympathique.

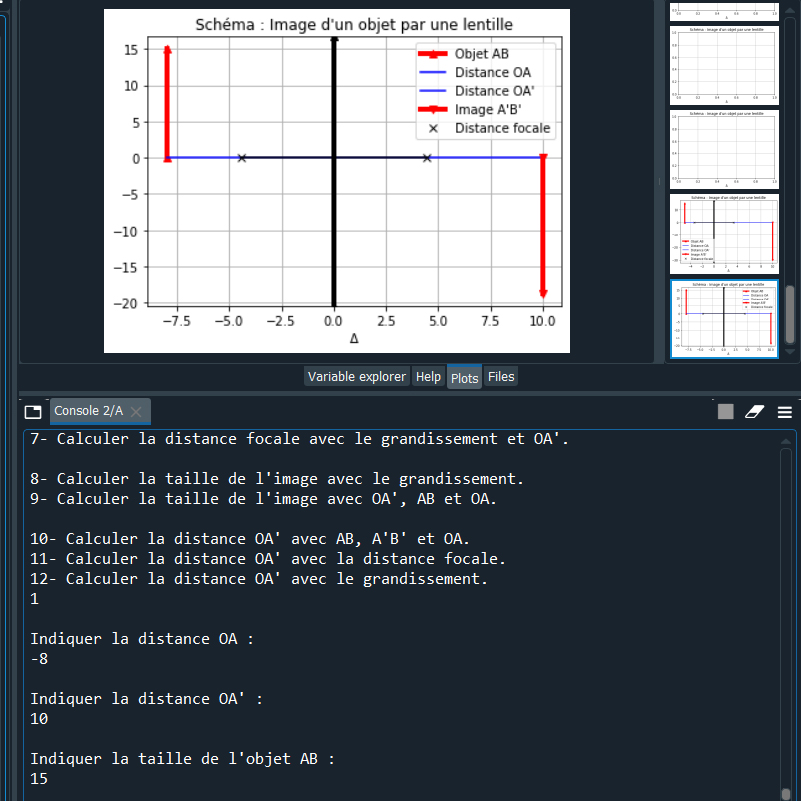

Voici ce que je voulais améliorer :



Ma tentative est la suivante :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77

try :
    from Tkinter import *
except :
    from tkinter import *

import matplotlib.pyplot as plt

def menu_graphique():
    for widget in root.winfo_children():
        widget.destroy()
    global OA
    global OAprime
    global AB

    titre_OA = Label(root, text="Veuillez rentrer la valeur de OA : ", font=("Comic sans MS", 20), background="#009DE0", foreground="#F8F41F")
    titre_OA.pack()

    OA = Entry(root, justify='center', background="#D1D0CC")
    OA.pack()

    titre_OAprime = Label(root, text="Veuillez rentrer la valeur de OA' : ", font=("Comic sans MS", 20), background="#009DE0", foreground="#F8F41F")
    titre_OAprime.pack()

    OAprime = Entry(root, justify='center', background="#D1D0CC")
    OAprime.pack(pady='20')

    titre_AB = Label(root, text="Veuillez rentrer la valeur de AB : ", font=("Comic sans MS", 20), background="#009DE0", foreground="#F8F41F")
    titre_AB.pack()

    AB = Entry(root, justify='center', background="#D1D0CC")
    AB.pack()

    bouton_valider = Button(root, text = "Valider", justify='center', width='20', height='1', foreground="#2113C0", background="#D1D0CC", activeforeground="#2113C0", activebackground="#848489", font=("Comic sans MS",15))
    bouton_valider.bind("<ButtonRelease-1>", graphique)
    bouton_valider.pack()

def graphique(event) :
    plt.figure()
    plt.title("Schéma : Image d'un objet par une lentille")
    plt.xlabel("Δ")
    plt.grid(True)
    plt.plot([OA.get,OA.get], [0,AB.get], c="red", marker="^", lw="4",label="Objet AB")
    plt.plot([OA.get,0], [0,0], c="blue",label="Distance OA")
    plt.plot([0,OAprime.get], [0,0], c="blue",label="Distance OA'")
    plt.plot([OAprime.get,OAprime.get], [0,(OAprime.get*AB.get)/(OA.get)], c="red", marker="v", lw="4",label="Image A'B'")
    plt.plot([-1/(1/OAprime.get-1/OA.get),1/(1/OAprime.get-1/OA.get)], [0,0], c="black")
    plt.plot([-1/(1/OAprime.get-1/OA.get),1/(1/OAprime.get-1/OA.get)], [0,0], "x", c="black", label="Distance focale")
    plt.axvline(color="black", marker="^", lw="4")
    plt.legend()
    plt.show

def quitter():
    plt.close()
    fen.destroy()

def main ():
    for widget in root.winfo_children():
        widget.destroy()

    titre = Label(root, text="Les lentilles minces convergentes", font=("Comic sans MS", 20), background="#009DE0", foreground="#F8F41F")
    titre.pack()

    titre_menu = Label(root, text="Menu : ", font=("Comic sans MS", 15), background="#009DE0")
    titre_menu.pack()

    bouton_graphique = Button(root, text="Tracer le graphique", command=menu_graphique)
    bouton_graphique.pack()

    root.mainloop()

root = Tk()
root.geometry("1000x600")
root.title("Les lentilles minces convergentes")
root.config(background="#009DE0")

main()

Mais pour l'instant cela ne marche pas..
Si qqn peut me mettre un peu sur la piste de mon (mes) erreur(s), je suis preneur.
C'est mon premier message sur ce forum.

Merci d'avance,
Bonne journée!

[fred1599]

Bonjour,

Une première problématique, peut-être... comment ces deux interfaces fonctionnent ensemble ?

Une solution ? https://matplotlib.org/3.1.0/gallery...tk_sgskip.html ou https://pythonprogramming.net/how-to...h-tkinter-gui/

[alexis_37]

J'avais déjà regardé ces exemples, le problème est qu'ils n'utilisent pas plt mais Figure, comment faire ?

Bonjour,

Une première problématique, peut-être... comment ces deux interfaces fonctionnent ensemble ?

Une solution ? https://matplotlib.org/3.1.0/gallery...tk_sgskip.html ou https://pythonprogramming.net/how-to...h-tkinter-gui/

[fred1599]

La solution est malheureusement pas celle que vous attendrez
https://stackoverflow.com/a/31453958/1125315

[Beginner.]

J'avais déjà regardé ces exemples, le problème est qu'ils n'utilisent pas plt mais Figure, comment faire ?

Il n'y a pas grand chose à changer, la méthode plot est accessible de plusieurs manières avec pyplot (plt) comme tu fais ou avec axes...

Voici un exemple simple :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
import tkinter as tk
from matplotlib.backends.backend_tkagg import (
    FigureCanvasTkAgg, NavigationToolbar2Tk)
from matplotlib.figure import Figure
import numpy as np

root = tk.Tk()
root.columnconfigure(0, weight=1)
root.rowconfigure(0, weight=1)

fig = Figure()              # https://matplotlib.org/stable/api/figure_api.html
ax = fig.add_subplot()      # https://matplotlib.org/stable/api/figure_api.html#matplotlib.figure.Figure.add_subplot
FigureCanvasTkAgg(fig, master= root)
fig.canvas.get_tk_widget().grid(row=0, column=0, sticky="wens")

def trace():
    t = np.arange(-30, 30, .01)
    ax.plot(t,  np.sin(t)/t)      # ici ax.plot à la place de plt.plot
    fig.canvas.draw()

tk.Button(root, text="Trace courbe", font=("verdanna", 17, "bold"), command= trace).grid(row=1, column=0)
root.mainloop()

PS : Tu es vraiment lycéen ? Vous apprenez cela au lycée ?

[alexis_37]

Bonsoir,

Merci pour ton exemple, merci de ton aide !

Oui en effet, je suis bien lycéen. C'est en spécialité NSI (numérique et sciences informatique), on a appris Python toute l'année (je suis parti d'absolument rien) et là on est sur les projets finaux

Merci, bonne soirée!

[Beginner.]

Salut,

Ah ben c'est pas mal pour un lycéen, j'en connais parmi les étudiants qui ont du mal...
