Discussion :

[dragonxav72]

Bonjour,

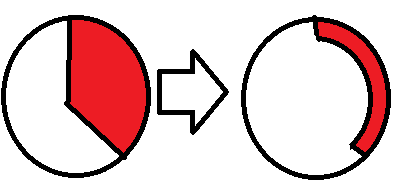

Sur mon application Android, j'aimerais dessiner ceci :

A gauche c'est ce que j'ai actuellement, et à droite c'est ce que je voudrais obtenir. Sachant l'angle en rouge n'est pas fixe il va constamment changer.

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

mPaint = new Paint();
            mSecondPaint.setARGB(255, 255, 0, 0);
            mSecondPaint.setStrokeWidth(2.f);
            mSecondPaint.setAntiAlias(true);
            mSecondPaint.setStrokeCap(Paint.Cap.ROUND);


RectF oval = new RectF();
int taille = 50;
/* centerX et centerY sont le centre du cercle*/
oval.set(centerX - taille, centerY - taille, centerX + taille, centerY + taille);
/* -90 pour démarrer en haut
*  l'angle entre 0 et 360
* true pour aller au centre
*/
canvas.drawArc(oval,-90,angle,true,mPaint);

Je ne trouve rien sur comment dessiner de l'extérieur du cercle vers sont centre sur une certaine distance !

Des idées ?


Cordialement

[LeBzul]

Salut,
Ce n'est peut etre pas la meilleur solution, mais il te suffit de dessiner un autre cercle blanc plus petit par dessus.

[dragonxav72]

@LeBzul, non effectivement car je vais avoir plusieurs cercles, et actuellement il se superposent(ce qui n'est pas bon). Du coup ça me fait penser à l’opacité je vais aller jeter un œil de ce côté !

Du coup j'ai mes cercles qui s'écrasent mutuellement, avant je dessinais du plus petit au plus grand (au total 3 cercles) et j'ai inversé l'ordre de dessin, si bien que j'obtient :


C'est presque ce dont j'ai besoin

[LeBzul]

Ok,
Methode un peu plus compliqué, c'est d'utiliser Beizer :
http://android-coding.blogspot.fr/20...h-cubicto.html

[dragonxav72]

Ok,
Methode un peu plus compliqué, c'est d'utiliser Beizer :
http://android-coding.blogspot.fr/20...h-cubicto.html

Tu avais raison avec des cercles en noir ça fonctionne



Mais je vais regarder si je peux avoir un truc plus propre. Car il faut optimiser la batterie^^

[Flodelarab]

Bonjour,

tu sembles vouloir des jauges qui se superposent. Alors pourquoi tu ne fait pas des calques qui se superposent au lieu de faire un seul dessin ?

[dragonxav72]

Bonjour,

tu sembles vouloir des jauges qui se superposent. Alors pourquoi tu ne fait pas des calques qui se superposent au lieu de faire un seul dessin ?

Non à la base je ne veux pas qu'elles ce superposent mais il n'y a que comme ça que j'arrive à obtenir le bon résultat. Je vais regarder, avec quel composants tu fait ça ?

[grunk]

Tu peux jeter un oeil à ces projets :
https://github.com/ntoskrnl/AndroidWidgets
https://github.com/bilthon/Android-Speedometer

Dans l'idée ca s'approche de ce que tu veux faire , tu pourrais y trouver des solutions

[dragonxav72]

Merci pour vos idées, finalement j'ai trouvé il faut modifier l'objet paint.

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6

            mSecondPaint = new Paint();
            mSecondPaint.setARGB(255, 255, 0, 0);
            mSecondPaint.setAntiAlias(true);
            mSecondPaint.setStyle(Paint.Style.STROKE);
            mSecondPaint.setStrokeWidth(20);
