tracer le graph de la fonction 1/x sur javaFX

Bonjour à tous,

Alors j'ai un projet à réaliser en java sur la calculatrice graphique en traçant le graphe de n'importe quelle fonction saisie,
donc, je me demande si ya parmi vous s'il vous plaît quelqu'un qui peut m'aider à comment faire pour tracer le graphe de la fonction 1/x (et plus généralement le graphe d'une fonction
discontinue sur un intervalle I) avec un linechart ou un autre outil en javaFx.

Je vous remercie!

C'est pas bien compliqué, il te faut :

le X min : double
le X max : double
le pas (1 à priori) : double
la fonction y = f(x) : Function<Double, Double>

Sois les 4 paramètres de ta méthode.

Tu as ensuite à coder un pseudo algo dans le style :
Code:

1 2 3 4 5 6 7 8 9 10 11 12 13 series = series ymin = Double.MAX_VALUE; ymax = -Double.MAX_VALUE; pour (x = xmin; x <= xmax ; x += pas) { y = f(x) ymin = Math.min(ymin, y); ymax = Math.max(ymax, y); series += data(x, y) } xaxis = axis(xmin, xmax, (xmax-xmin) / 5) yaxis = axis(ymin, ymax, (ymax-ymin) / 5); graph = new linechart(xaxis, yaxis) graph += series
en l'état ça fait un graph correct mais apres pour faire plus "joli" il faudrait calculer des arrondis qui vont bien a l'œil pour les bornes min et max x et y

04/04/2021, 22h49
boukha200

1 pièce(s) jointe(s)

Merci pour votre réponse ! Enfaite dans mon cas, j'arrive bien à dessiner des fonctions continues mais par exemple si je veux dessiner 1/x sur un intervalle [-10,10], normalement j'aurai deux parties du graphe, une partie dessinée sur l'intervalle [-10,0[ et une autre sur ]0,10] et que les deux parties soient séparées mais moi actuellement j'arrive à dessiner 1/x mais j'ai un problème entre les deux partie genre le dernier point de la première partie est relié avec le premier point de la deuxième partie.
Et voilà en photo le graphe que j'ai.
05/04/2021, 01h45
bouye

Essaie de mettre null pour la data de la valeur X = 0. Je sais pu si on peut faire des lignes brisées mais il me semble que si

1 pièce(s) jointe(s)

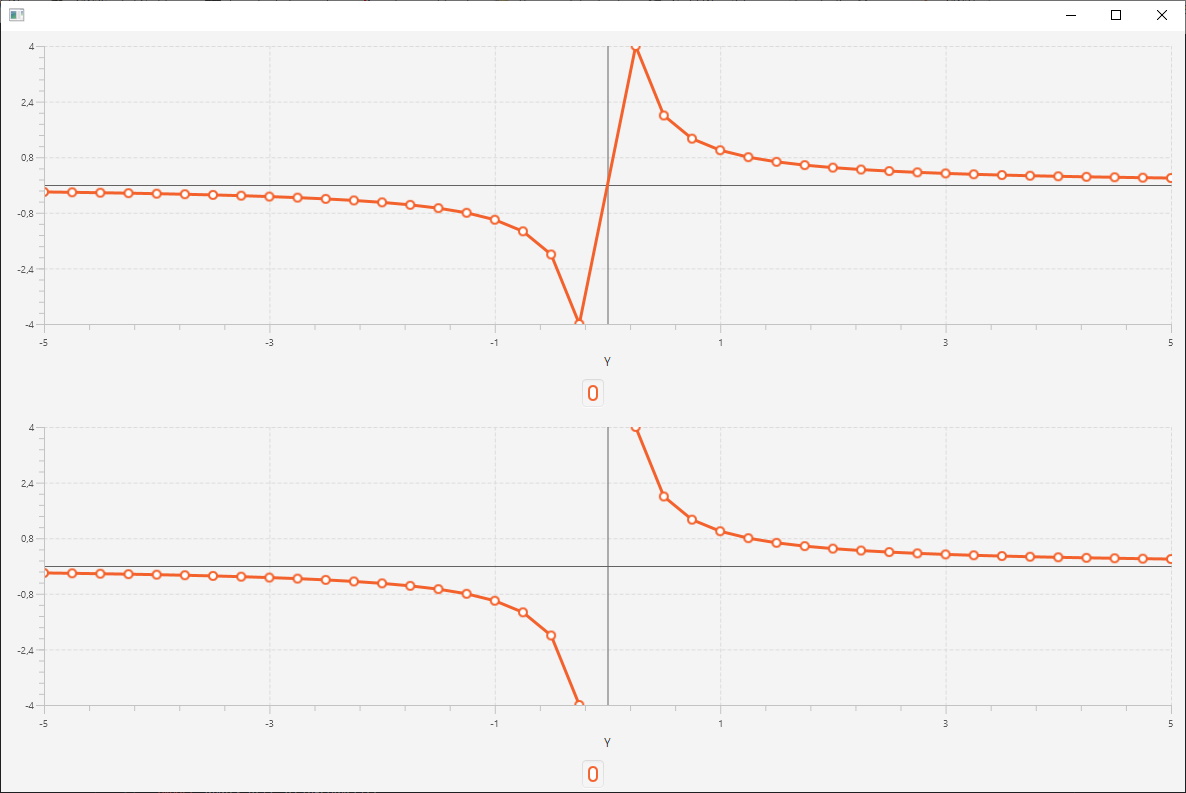

Alors apres qq tests non c'est pas possible en l'état que ce soit en utilisant une valeur de Y null, Infinity ou NaN. Par contre il est possible de surcharger [c]LineChart[:c] pour faire cela par exemple comme dans le code suivant. C'est probablement ce que j'avais fait il y a une 7-8 ans quand je faisais pas mal de graphes (ça passe vite :calim2:).

Voir ce code que j'ai utilisé tel quel à un changement près. Dans GapNumberAxis, le créateur du code utilisait l'API privée pour obtenir un convertisseur de style CSS et donc j'ai remplacé :

Code:

1
2
3
4
5
6
import com.sun.javafx.css.converters.SizeConverter;

[...]

private static final CssMetaData<GapNumberAxis, Number> TICK_UNIT = new CssMetaData<GapNumberAxis, Number>("-fx-tick-unit",
				SizeConverter.getInstance(), 5.0) {

Par

Code:

1
2
3
4
5
6
import javafx.css.StyleConverter;

[...]

private static final CssMetaData<GapNumberAxis, Number> TICK_UNIT = new CssMetaData<GapNumberAxis, Number>("-fx-tick-unit",
                StyleConverter.getSizeConverter(), 5.0) {

Ce qui donne :

Code:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
package test;

import javafx.application.Application;
import javafx.scene.Scene;
import javafx.scene.chart.LineChart;
import javafx.scene.chart.NumberAxis;
import javafx.scene.chart.XYChart;
import javafx.scene.layout.VBox;
import javafx.stage.Stage;

import java.util.function.Function;

public final class Main extends Application {

    public static void main(String... args) {
        launch(args);
    }

    @Override
    public void start(Stage stage) throws Exception {
        final var chart1 = createChart(-5, 5, 0.25, x -> 1d / x);
        final var chart2 = createChartGap(-5, 5, 0.25, x -> 1d / x);
        final var root = new VBox();
        root.getChildren().addAll(chart1, chart2);
        final var scene = new Scene(root);
        stage.setWidth(1200);
        stage.setHeight(800);
        stage.setScene(scene);
        stage.show();
    }

    private LineChart createChart(final double minX, final double maxX, final double step, final Function<Double, Double> f) {
        double minY = Double.MAX_VALUE;
        double maxY = -Double.MAX_VALUE;
        final var series = new XYChart.Series();
        for (double x = minX; x <= maxX; x += step) {
            final double y = f.apply(x);
            System.out.printf("%f = f(%f)%n", y, x);
            Double.isInfinite(y);
            if (!Double.isInfinite(y)) {
                minY = Math.min(minY, y);
                maxY = Math.max(maxY, y);
            }
            final var data = new XYChart.Data(x, Double.isInfinite(y) ? Double.NaN : y);
            series.getData().add(data);
        }
        System.out.printf("%f - %f%n", minY, maxY);
        final var xAxis = new NumberAxis(minX, maxX, (maxX - minX) / 5);
        xAxis.setLabel("X");
        final var yAxis = new NumberAxis(minY, maxY, (maxY - minY) / 5);
        yAxis.setLabel("Y");
        final var chart = new LineChart(xAxis, yAxis);
        chart.getData().add(series);
        return chart;
    }

    private LineChart createChartGap(final double minX, final double maxX, final double step, final Function<Double, Double> f) {
        double minY = Double.MAX_VALUE;
        double maxY = -Double.MAX_VALUE;
        final var series = new XYChart.Series();
        for (double x = minX; x <= maxX; x += step) {
            final double y = f.apply(x);
            System.out.printf("%f = f(%f)%n", y, x);
            Double.isInfinite(y);
            if (!Double.isInfinite(y)) {
                minY = Math.min(minY, y);
                maxY = Math.max(maxY, y);
            }
            final var data = new XYChart.Data(x, Double.isInfinite(y) ? Double.NaN : y);
            series.getData().add(data);
        }
        System.out.printf("%f - %f%n", minY, maxY);
        final var xAxis = new GapNumberAxis(minX, maxX, (maxX - minX) / 5);
        xAxis.setLabel("X");
        final var yAxis = new GapNumberAxis(minY, maxY, (maxY - minY) / 5);
        yAxis.setLabel("Y");
        final var chart = new GapLineChart(xAxis, yAxis);
        chart.getData().add(series);
        return chart;
    }
}

Pièce jointe 594936

05/04/2021, 02h58
boukha200

Merci beaucoup pour vos réponses et votre aide, ce que j'ai finalement fais avec mon graphe c'est de créer une liste de series (data) et une liste de double qui stockent mes points de discontinuités et avec quelques fonctions auxiliaires j'ai pu dessiner le graphe de 1/x,

Et en creusant un peu plus je me suis rendu compte de la difficulté de dessiner le graphe de tan(x), donc je me demande si vous savez comment chercher et trouver tous les points de discontinuités de tan(x) (la première idée qui vienne à l'esprit c'est de parcourir l'intervalle et tester si la valeur avec la fonction n'est pas égale à Nan ou infinité, mais le problème c'est d'avancer avec quel pas (0.1, 0.01, 0.001, ou Math.PI ...etc) puisque on est face à des nombre avec une partie décimale assez grande (des valeurs exactes) )

Je vous remercie !!
05/04/2021, 05h58
bouye

Malheureusement non car ça sort de mon domain de compétence habituel et mes années d'université sont loin derrière moi. Il faudrait demander à qqun qui s'y connaisse mieux au niveau de la théorie mathématique (est-il possible d'approximer la fonction avec un développement limité ou qq chose dans ce genre qui permettrait de plus facilement estimer les pts de discontinuité) ou aller poser la question dans le forum algorithmique puisque c'est plus une question théorique générale qu'une question propre à Java.
05/04/2021, 11h55
boukha200

D'accord je vois, merci beaucoup pour votre aide, je vais déjà commencer par essayer les développement limité sur tan(x) comme vous avez dit et sinon je poserai la question sur le forum d'algorithmique...
