15/04/2009, 21h17
poukill

OK d'accord.
Regarde du côté de ce post, quelqu'un avait eu les même problèmes que toi sur le port série... ;)
16/04/2009, 09h03
Fabien50

Citation:

Envoyé par poukill

OK d'accord.
Regarde du côté de ce post, quelqu'un avait eu les même problèmes que toi sur le port série... ;)

Merci poukill, le post est intéressant en effet ;)

Je vais tester Wireshark. Je pensais que c'était un logiciel pour la surveillance sur Ethernet. Apparament non :roll:.

Je vais tenter avec ce soft là.

Je vous tiens au courant ;)
16/04/2009, 10h06
poukill

Attention, Wireshark c'est pour les connexions réseaux.
Dans ce post, on voit surtout que le PC ne sait pas gérer du RS485, du coup le gars a acheté un adaptateur RS485 -> RS232... Normal que tu vois rien avec ton hyperterminal ! :)
16/04/2009, 10h21
Fabien50

J'ai pourtant une carte spécialement conçu pour la RS485, une carte ISA équipé de deux ports COM RS485.

Donc l'adaptateur est cette carte dans mon cas non ?
16/04/2009, 10h22
poukill

En effet, si tu as les bons pilotes ! ;)
16/04/2009, 10h27
Fabien50

Oui les pilotes étaient livrés avec la carte :)

Donc j'ai mis Hyperterminal sur le port COM respectif.

Mais j'ai du mal à interroger le module via RS485 (c'est du Modbus). Il me faut une réponse du module, et donc un logiciel capable d'écouter sur le port adéquat.

pas évident :?
17/04/2009, 09h30
Fabien50

Voilà le logiciel adéquat pour écouter ou "sniffer" les ports COM de son PC :

Portmon

C'est simple et efficace comme software ;)

J'ai fais un nouveau petit programme dont je vais vous donner le morceau principal :

Code:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
 /* Déclaration des variables */

    unsigned char buffer;
	DWORD nb;
	unsigned char tab[8];
	unsigned int CRC,CRC_MSB,CRC_LSB;
	int i,k,l;
	char R;

	/* Fin déclaration des variables */


	/* Constitution de la trame */
    tab[0] = 0x01; // adresse de l'esclave
    tab[1] = 0x06; // code fonction
    tab[2] = 0x31; // adresse haute
    tab[3] = 0x30; // adresse basse
    tab[4] = 0x00; // nombre de mots PF / valeur du mot
    tab[5] = 0x02; // nombre de mots pf / valeur du mot -> écriture du mot 0A h

    CRC=0xFFFF;    // calcul du CRC
    for(k=0;k<5;k++)
    {
        CRC=tab[k]^CRC;
        for(l=0;l<7;l++)
        {
            R=CRC%2;
            CRC=CRC>>1;
            CRC=CRC/2;
            if(R=1)
            {
                CRC=CRC^0xA001;
            }
        }
    }
    CRC_MSB=CRC_MSB>>CRC;
    CRC_MSB=CRC_MSB/256;

    CRC_LSB=CRC_LSB&255;

    tab[6] = CRC_MSB; //insertion du CRC dans la trame
    tab[7] = CRC_LSB;

    cout<<tab[6]<<"   "<<tab[7]<<endl;

    //system("pause");

	/* Fin de constitution de la trame */

	/* Envoi de la trame */
    for(i=0;i<8;i++)
    {
        cout<<tab[i]<<endl;
        buffer=tab[i];
        WriteFile(SPort,&buffer,1,&nb,0);
    }
	/* Fin d'envoi de la trame */

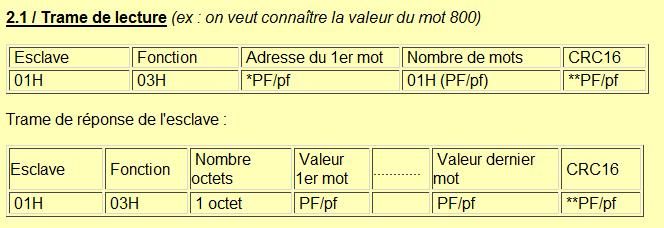

J'ai voulu respecter ceci :

http://storage.canalblog.com/38/14/63287/38576626.jpg source

Je veux interroger l'esclave : lecture du mot au registre 30h (en hexa donc), d'une longueur maximal de deux mots 02 h.

Je dois donc recevoir une réponse de l'esclave, ce qui n'est pas le cas malheureusement.

Un problème de CRC ?
Autres choses ?

Dites moi tout ce qui pourrait vous sembler bon à essayer SVP.

Merci d'avance, c'est très important car je coince dessus depuis deux semaines déjà :?

27/04/2009, 11h18
Fabien50

Est ce qu'il y a un autre moyen d'envoyer une trame, que faire un tableau et de l'incrémenter en envoyant les données une par une ?

Je ne pense pas que ce soit la solution idéale, car le module ne comprend strictement rien à la trame (par tableau) que je lui envoi.

La trame MODbus est-elle pas plus compact que ça ? envoi d'un bloc et non de plusieurs données une par une ?

Merci pour votre aide.
27/04/2009, 11h36
poukill

J'ai pas regardé ton code en détail, mais perso je ferai ça avec Boost.Asio.
Tu trouveras un exemple d'implémentation dans les mails de boost ici.
C'est très simple ( celà requiert boost ), et compact.

Evidemment, ce n'est pas la réponse que tu attendais j'imagine, mais je suis prêt à t'aider dans cette tentative. ;)
27/04/2009, 11h44
Fabien50

A voir, je ne sais pas trop encore :)

Sa traite les ports COM, et le protocole RS485 aussi ?

Je vois que ça peut contrôler les réseau TCP/UDP.
27/04/2009, 12h29
poukill

Les ports COM, oui. RS485, je dirai a priori oui. Enfin je vois pas de raisons pour qe ça ne marche pas... :?
-> http://www.boost.org/doc/libs/1_38_0...rial_port.html
Après, chacun fait comme il veut. C'était juste une suggestion, ou une information...

Autrement, tu peux me remontrer ton code actuel ? :)

Alors j'ai voulu tester la trame en un bloc, mais je n'arrive pas à compiler :

Déclaration et initialisation du port COM :

Code:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
/**************************************************\
*       PROGRAMME ECRITURE - LECTURE VIA RS485     *
*                                                  *
\**************************************************/

#include <windows.h>    // déclaration des librairies
#include <iostream>

using namespace std;

int main(void)      // programme principal
{

    /***************************************************
    *       INITIALISATION & OUVERTURE PORT COM        *
    *                                                  *
    ***************************************************/

    // On crée un handle que l'on initialise à NULL.
    HANDLE SPort=NULL;
    DWORD Event;
    COMMCONFIG tR;
    // Sport est un handle ( identifiant )
	// Pour mieux comprendre les paramètre passés
	// consultez la fonction CreateFile();
	SPort = CreateFile("COM4",
					   GENERIC_READ | GENERIC_WRITE,
					   0,
					   NULL,
					   OPEN_EXISTING,
					   0,
					   NULL);
	// Le handle sera le lien entre notre apllication
	// et le port série.
	// Ici ce sera le port indiquédans le tableau COM déclaré au début qui sera ouvert.

	if ( SPort == INVALID_HANDLE_VALUE )
	{
		cout << "Le port selectionne ne peut etre ouvert ou l'est deja"<<endl ;
		MessageBox(0,"Le port selectionne ne peut etre ouvert ou l'est deja","Erreur",MB_OK);
		system( "pause" );
	}
	// Vérification de parité désactivée
	tR.dcb.fParity=NOPARITY;
	// La taille du mot donnée est de
	tR.dcb.ByteSize=8;
	// Un bit de stop
	tR.dcb.StopBits=ONESTOPBIT;
	// désactive les Xon-Xoff
	tR.dcb.fInX=FALSE;
	tR.dcb.fOutX=FALSE;
	// Configuration du BaudRate
	tR.dcb.BaudRate= CBR_9600;

	// Enregistrer les modifications apportées
	// au paramètres Xon-Xoff
	SetCommConfig(SPort, &tR, sizeof(tR));
	// On remplit la strucuture COMMTIMEOUTS
	COMMTIMEOUTS tMyTimeOuts =  {
	100,
    0,
    0,
    1000,
    1000
    };
 	 //Enregistre les modifications concernant le CommTimeouts
	if (!SetCommTimeouts(SPort, &tMyTimeOuts) )
	{
		MessageBox(0,"Erreur de configuration","Erreur",MB_OK);
		system( "pause" );
	}

    /************* FIN déclaration port COM et Initialisation *************/

Création et envoi de la trame en question :

Code:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

unsigned char buffer;
DWORD nb;
long int a;

a="010631300002";
buffer=a;
WriteFile(SPort,&buffer,12,&nb,0);

cout<<endl<<"Trame envoyee..."<<endl;
cout<<"Fin de programme"<<endl;
Sleep(500);
return 0;
// Fin de programme
}

erreur : C:\Users\...\rs485_v4\main.cpp|86|error: invalid conversion from `const char*' to `long int'|

Je n'arrive pas à compiler du à la variable "a" mal déclarée. Comment la déclarer idéalement ?

Je veux envoyer la trame de cette façon, en un bloc : a="010631300002";
au lieu d'utiliser un tableau pour chaque données.

Est ce une bonne idée ?

27/04/2009, 13h33
Fabien50

Citation:

Envoyé par poukill

Les ports COM, oui. RS485, je dirai a priori oui. Enfin je vois pas de raisons pour qe ça ne marche pas... :?
-> http://www.boost.org/doc/libs/1_38_0...rial_port.html
Après, chacun fait comme il veut. C'était juste une suggestion, ou une information...

Ok, je vais jeter un œil ce soir, ou plus tard, mais c'est effectivement une éventualité ;)

Merci pour cette information ;)
27/04/2009, 13h43
Fabien50

Ah, je viens de m'apercevoir que je pouvais passer la ligne suivante :

a="010631300002";

en

a='010631300002';

Cependant, je suis pas sure que ce soit la même chose au bout du compte sur ma liaison série :? je test ça...
27/04/2009, 14h21
poukill

Non, c'est pas la même chose du tout. ' ' retourne la valeur ASCII.
De plus, un unsigned char permet de coder entre 0 et 255 seulement... ;)

Si on regarde la doc de WriteFile, le 2ème paramètre est l'adresse du buffer.
Dès lors, pourquoi ne pas lui donner directement l'adresse d'un buffer valide et complet ?
27/04/2009, 14h56
Fabien50

Citation:

Envoyé par poukill

Non, c'est pas la même chose du tout. ' ' retourne la valeur ASCII.
De plus, un unsigned char permet de coder entre 0 et 255 seulement... ;)

Ah d'accord, oui c'est bien ce qu'il me semblais. A la limite, ce n'est pas top grave en soit. Je peux faire ma trame sous deux formats aux choix : ASCII ou RTU ( hexadécimale).

Citation:

Envoyé par poukill

Si on regarde la doc de WriteFile, le 2ème paramètre est l'adresse du buffer.
Dès lors, pourquoi ne pas lui donner directement l'adresse d'un buffer valide et complet ?

Je ne vois pas ce que tu veux dire par là ?

Comment déclariez vous une chaine de caractère de ce format là : 010631300002 ?

Toujours pour envoyer la tram en un bloc, sans utiliser de tableau.

Merci :mrgreen:

Citation:

Envoyé par Fabien50

Ah d'accord, oui c'est bien ce qu'il me semblais. A la limite, ce n'est pas top grave en soit. Je peux faire ma trame sous deux formats aux choix : ASCII ou RTU ( hexadécimale).

Si c'est grave !
Code:

1 2 3 4 5 6 7 8 9 10 #include <iostream> int main() { int a = '2065406847060'; std::cout << a; return 0; }
Ce petit programme m'affiche 925906480. Ce qui n'a rien à voir attention ! :aie:

Citation:

Envoyé par Fabien50

Comment déclariez vous une chaine de caractère de ce format là : 010631300002 ?

Toujours pour envoyer la tram en un bloc, sans utiliser de tableau.

IL faut utiliser un tableau, mais pas comme tu 'as fait !
Ca ressemblerait à un truc comme ça :
Code:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 std::vector<unsigned char> tab(12); tab[0] = 0x30; tab[1] = 0x34; tab[2] = 0x30; tab[3] = 0x33; tab[4] = 0x30; tab[5] = 0x32; tab[6] = 0x30; tab[7] = 0x31; tab[8] = 0x32; tab[9] = 0x35; tab[10] = 0x43; tab[11] = 0x41; WriteFile(SPort,&tab, tab.size() ,&nb,0);

27/04/2009, 17h21
Fabien50

Ah, voilà, très bien, je vais tester ça, très bonne idée !

Merci ;)

Je te tiens au courant ...
27/04/2009, 17h24
Fabien50

en déclaration :

unsigned char tab[12];
DWORD nb;

Est ce correct ?

J'ai les erreurs suivantes :

C:\Users\...\rs485_v4\main.cpp|82|error: `vector' is not a member of `std'|
C:\Users\...\rs485_v4\main.cpp|82|error: expected `;' before "tab"|
C:\Users\...\rs485_v4\main.cpp|96|error: request for member `size' in `tab', which is of non-class type `unsigned char[12]'|

Je ne comprend pas vraiment la syntaxe utilisée poukill :?

Peux tu m'expliquer en quelques mots, ça peut éventuellement m'aider.

J'en suis pas loin là de ma tram :yaisse2:

Merci :mrgreen::mrgreen:
