ArduinoNVS ou Preferences - impossible de stocker des String de 80 octets

Version imprimable

Bonjour à tous.
N'ayant pas trouvé la solution pour stocker des fichiers de 80 octets sur SPIFFS ou avec LittleFS, j'ai tenté de le faire dans un premier temps en vain avec la librairie ArduinoNVS puis avec Preferences.
Dans ces deux derniers cas, il parait impossible de stocker plus de 8 octets: l'enregistrement se passe bien mais à la relecture le fichier est vide.
La routine d'enregistrement:

Code:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Preferences pref;

//*********Enregistrement en NVS d'un programme complet (10 manip de 8 octets) 6x => Px   x=0 a* 9
case '6':{
      String tempo="";
      char nFic[3];
      nprog = ci(com[1]); //numero de programme  Conversion ASCII en Numérique
      if(!(nprog>=0 && nprog<=9)) afficErreurs(prg);
      else{
        nFic[0]= 'P'; nFic[1]=com[1]; nFic[2]='\0';   //numero de fic Px avec x=0 à 9
        for(int i=0;i<80;i++){
         tempo += pg[nprog][i];     //char pg[10][80];   10 programmes de 8*10 manips
        }
        int size = pref.putString(nFic,tempo);   //dans le fichier Px on enregistre tout le programme x
        lcd.clear();lcd.print(size); delay(2000); lcd.clear();
      }
    }
    break;

Le résultat indique bien le nombre d'octets enregistré.
Mais à la relecture, l'enregistrement est vide.

Code:

1
2
3
4
5
6
7
8
9
10
11
12
13
//****affichage memoire programmee x *****
    case '5':{
      String tempo="";
      char prog[3];
      prog[0]='P'; prog[1]= com[1]; prog[2]='\0';
      tempo = pref.getString(prog,"");
      for(i=0;i<10;i++){
        lcd.clear(); lcd.print(String(prog) + " " + String(i));
        lcd.setCursor(0,1); lcd.print(tempo.substring(i*8,i*8+8));    //affichage par 8 octets
        delai('s',2);
      }
    }
    break;

Si quelqu'un a une idée pour ce problème.

Citation:

Envoyé par mormic

N'ayant pas trouvé la solution pour stocker des fichiers de 80 octets sur SPIFFS

pourtant ce n'est pas très compliqué. Voici un exemple de code qui crée un ficher avec les lignes numérotées de 0 à 9 suivies d'une valeur aléatoire puis relecture de ce fichier

Code:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52

#include <SPIFFS.h>

const char * nomFichier = "/test.txt";
File fichier;

void setup() {
  Serial.begin(115200);

  if (!SPIFFS.begin(true)) {
    Serial.println("Erreur lors de l'initialisation de SPIFFS");
    return;
  }

  // Écriture dans un fichier
  fichier = SPIFFS.open(nomFichier, FILE_WRITE);
  if (!fichier) {
    Serial.println("Erreur lors de l'ouverture du fichier en écriture");
    return;
  }
  Serial.println("--------------------");
  Serial.println("ECRITURE");

  for (int i = 0; i < 10; i++) {
    int v = random(100);
    fichier.print(i);
    fichier.write('\t');
    fichier.println(v);

    Serial.print(i);
    Serial.write('\t');
    Serial.println(v);
  }

  fichier.close();

  Serial.println("--------------------");

  // relecture du fichier
  Serial.println("RELECTURE");
  fichier = SPIFFS.open(nomFichier, FILE_READ);
  if (!fichier) {
    Serial.println("Erreur lors de l'ouverture du fichier en lecture");
    return;
  }

  while (fichier.available()) Serial.write((char) fichier.read());
  fichier.close();
  Serial.println("--------------------");
}

void loop() {}

sur mon ESP32 je vois

--------------------
ECRITURE
0 22
1 12
2 40
3 59
4 81
5 24
6 48
7 87
8 66
9 2
--------------------
RELECTURE
0 22
1 12
2 40
3 59
4 81
5 24
6 48
7 87
8 66
9 2
--------------------

Bonsoir Jay M
Je dois avoir un ESP32 spécial car cela ne fonctionne pas.
Je fais pratiquement la même chose que vous:
Code:

1 2 3 4 5 6 7 8 9 const char *nFichier = "/P3.txt"; File fic; fic = SPIFFS.open(nFichier, FILE_WRITE); if(!fic){ afficErreurs(msg12); //affiche erreur ouverture fichier return; } fic.print(pg[nprog]); //tableau de char * fic.close();
Et je ne passe même pas le stade de l'ouverture du fichier, j'affiche directement le message d'erreur!

30/12/2023, 23h39
Jay M

1 pièce(s) jointe(s)

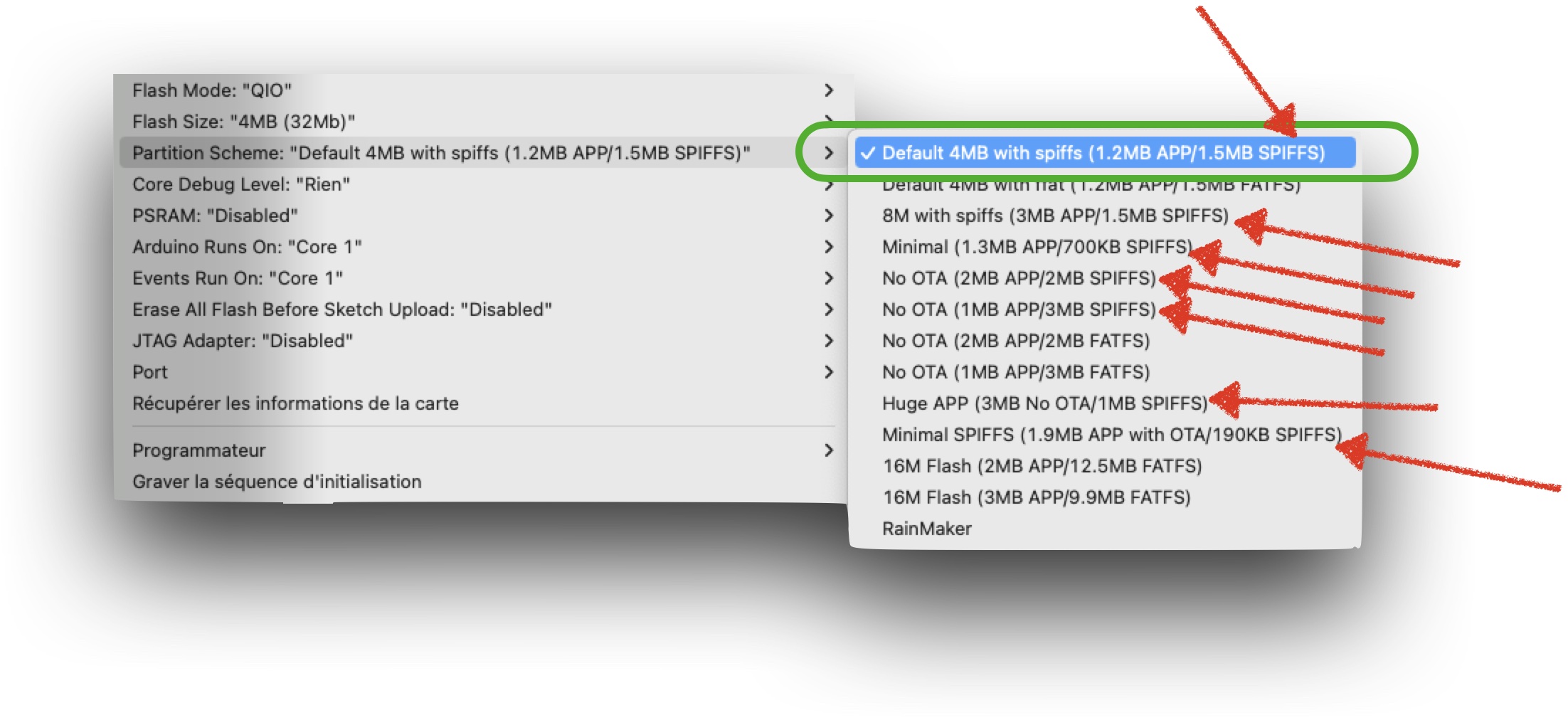

Comment est configuré votre ESP dans l’ide? Avez vous mis une partition SPIFFS?

Pièce jointe 648561

Mon IDE est VSCode. Mon fichier platformio.ini:
Code:

1 2 3 4 5 6 7 8 9 10 [env:esp32doit-devkit-v1] platform = espressif32 board = esp32doit-devkit-v1 board_build.partitions = huge_app.csv framework = arduino lib_deps = enjoyneering/LiquidCrystal_I2C@^1.4.0 fbiego/ESP32Time@^2.0.4 me-no-dev/ESP Async WebServer@^1.2.3 me-no-dev/AsyncTCP@^1.1.1
En outre je charge déjà dans le SPIFFS 3 fichiers de configuration de serveur: index.html, style.css, code.js (qui se trouvent dans le répertoire 'data' du projet).

31/12/2023, 15h33
Jay M
OK vous avez donc une partition SPIFFS de 1Mo

vous avez bien mis dans le setup
Code:

1 2 3 4 if (!SPIFFS.begin(true)) { Serial.println("Erreur lors de l'initialisation de SPIFFS"); return; }
(le true formatera la partition SPIFFS si pas trouvée)
02/01/2024, 16h02
mormic
Bonjour Jay M; je vous souhaite une bonne année 2024 en vous remerciant de l'aide que vous apportez à ce groupe.

Pour mon problème, oui j'ai bien mis:
Code:

1 2 if(!SPIFFS.begin(FORMAT_SPIFFS_IF_FAILED)){ lcd.println(msg0); //"SPIFFS Mount Failed"
avec

Code:

#define FORMAT_SPIFFS_IF_FAILED true
02/01/2024, 16h15
mormic
Bonjour JAY M; je vous souhaite une bonne année 2024 en vous remerciant de l'aide que vous apportez à ce groupe.

Pour mon problème, oui j'ai bien mis:
Code:

1 2 if(!SPIFFS.begin(FORMAT_SPIFFS_IF_FAILED)){ lcd.println(msg0); //"SPIFFS Mount Failed"
avec

Code:

#define FORMAT_SPIFFS_IF_FAILED true
02/01/2024, 17h52
Jay M

et donc au begin() ça plante ?
02/01/2024, 18h04
mormic
non ce n'est pas au begin que ça plante, c'est lorsque j'essaie d'ouvrit le fichier:
Code:

1 2 File fic = fs.open(dir, "FILE_WRITE"); if(!fic){
dir étant par exemple char[8] = "/P4.txt"
02/01/2024, 20h02
Jay M
et si vous faites un
Code:

1 2 File fic = fs.open("P4.txt", "FILE_WRITE"); if(!fic){
sans le / devant ?

est-ce que vous fermez bien tous les autres fichiers ouverts ? faudrait voir tout le code

j'ai essayé un peu tout en vain;
j'ai aussi vérifié que tous les fichiers étaient bien fermés après ouverture.
Mais ce matin, j'ai un peu avancé : j'ai préchargé tous les fichiers dont j'ai besoin avec un contenu bidon dans le SPIFFS avec le "run task platformio: upload filesystem image.
(P0.txt à P9.txt). Maintenant, cela ne plante plus à la demande d'ouverture du fichier, ce qui parait logique; l'affichage indique bien la prise en compte de la commande, par contre, le fichier n'est pas modifié; donc c'est toujours impossible d'écrire quelque chose dans le SPIFFS.
Code:

1 2 3 4 5 6 7 8 9 10 11 //***************** Ecriture SPIFFS ********************************** void ecritureFichier(fs::FS &fs, const char *dir, const char *message){ File fic = fs.open(dir,FILE_WRITE, true); if(!fic){ afficErreurs(msg1); //"Pas de fichier" ok=false; return; } ok = (fic.print(message))? true:false; fic.close(); }
Code:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 //*********Enregistrement en SPIFFS d'un programme horaire complet (10 manip de 8 octets) 6x => Px x=0 a* 9 case '6':{ nprog = ci(com[1]); //numero de programme char nFic[8]; sprintf(nFic,"/P%c.txt%c",com[1],'\0'); if(!(nprog>=0 && nprog<=9)) afficErreurs(prg); else{ ecritureFichier(SPIFFS,nFic,pg[nprog]); //pg= 10 programmes de 8 x 10 manips if(ok){ String tempo; for(i=0;i<80;i++){ tempo += pg[nprog][i]; } lcd.clear();lcd.print(tempo.substring(0,16)); delai('s',2); afficMsgLcd(0,1,msg2,DURAFF); } } } break;
Je ne comprends toujours pas pourquoi je n'arrive pas à enregistrer de façon dynamique dans le SPIFFS

Après avoir changé d'ESP32 et écrit un petit programme de test, j'ai enfin réussi à écrire jusqu'à 80 caractères dans un fichier SPIFFS:

Code:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
#include <arduino.h>
#include <FS.h>
#include <SPIFFS.h>

#define FORMAT_SPIFFS_IF_FAILED true

bool go = true;

void ecritFichier(fs::FS &fs, const char *dir, const char *message){
  Serial.printf("%s\n\r",message);
  File fic=fs.open(dir,"w");
  int lg = fic.print(message);
  fic.close();
  Serial.print("Nb caracteres: "); Serial.println(lg);

}

void litFichier(fs::FS &fs, const char *dir){
  String tempo ="";
  Serial.printf("%s\n\r",dir);
  File fic=fs.open(dir,"r");
  if(!fic || fic.isDirectory()){
    Serial.println("Erreur lecture du fichier");
    fic.close();
    return;
  }
  else{
    while(fic.available()){
      tempo+=(char)fic.read();
    }
    Serial.println(tempo);
  }
  fic.close();
}

void setup() {
  Serial.begin(9600);
  Serial.setTimeout(3000);
  if(!SPIFFS.begin(FORMAT_SPIFFS_IF_FAILED))
    Serial.println("SPIFFS  MOUNT FAILED");
}
/*pour écrire: Wnxxxxxxxxxxx  n => n° de fichier > "Pn.txt"
               x => caractères écrits en SPIFFS
**
pour lire: Rn > lecture du fichier Pn en SPIFFS
*/
void loop() {
  String tempo=""; char dir[8];
  if(Serial.available() >0){
    tempo = Serial.readStringUntil(13);
    tempo += '\0';
    if(tempo.charAt(0)=='W'){     //pour Write
      Serial.printf(" [%s]\n\r", tempo.c_str());
      sprintf(dir,"/P%c.txt%c",tempo.charAt(1),'\0');
      int lg = tempo.length();
      char msg[lg];
      for(int i=0; i<lg-2; i++){
        msg[i] = tempo.charAt(i+2);
      }
      ecritFichier(SPIFFS,dir,msg);
    }
    else if(tempo.charAt(0)=='R'){    //pour Read
      sprintf(dir,"/P%c.txt%c",tempo.charAt(1),'\0');
      litFichier(SPIFFS,dir);
    }
  }
}

Je vais maintenant essayer d'intégrer cela dans mon prog principal.

06/01/2024, 11h42
Jay M

l'autre ESP devait avoir un souci de flash alors...
07/01/2024, 09h16
mormic

Non parce que j'ai chargé ce petit programme dans mon ESP32 d'origine (AZ-Delivery) et il fonctionne bien! Je n'y comprends plus rien.
Malheureusement je ne peux pas monter le deuxième ESP32 (sans marque) sur mon circuit car il ne démarre pas malgré un appui sur 'RST' ou 'BOOT'. Sûrement un problème avec la pin EN.
Ce qui est pénible avec ces ESP32, c'est qu'ils ne réagissent pas tous pareil: une fois il faut mettre un condo sur la pin EN, une autre fois il mettre un condo + une résistance. Pour le 'upload', des fois ça se charge sans rien faire, des fois il faut appuyer sur le 'BOOT', etc, etc...
Avec une plaquette d'essais, c'est relativement facile de faire toutes ces manips, mais lorsque le circuit électronique est fait, cela devient plus délicat de bricoler.
Avec mon AZ-Delivery monté sur mon circuit imprimé, le 'upload' plante systématiquement. Il faut que je le démonte de son support pour que la puce se charge! Pas facile pour la mise au point. De plus, depuis quelques temps, le monitoring Serial ne fonctionne plus; je suis obligé d'envoyer les messages vers le LCD. Pas pratique!
Voilà, je commence vraiment à être dépité avec ce projet. j'y ai passé des heures et des heures sans avancé d'un iota à cause de cette impossibilité de charger mes config horaires dans le SPIFFS.
Je vais être obligé de mettre un carte SD pour faire le job, mais cela va encore être des jours de galère.

Quoiqu'il en soit, je vous remercie pour le temps que vous avez passé à essayer de m'aider.
Bien cordialement
Michel
07/01/2024, 11h46
Jay M

c'est sûr que si le PCB est déjà fait et que vous utilisez un montage "maison" ça peut être galère...

bon courage
