Calendrier perpétuel arduino uno R3

Version imprimable

08/02/2021, 14h25
hikes1

Calendrier perpétuel arduino uno R3

Bonjour
Je suis menuisier et j’ai en projet de créer un calendrier de l’avent perpétuel.
Avec décompte annuel en tenant compte des années bissextiles.
J’ai déjà le matériel carte arduino uno R3 ; afficheur etc
Et un code qui ne me conviens pas.
C’est pour ça que je fais appel à vos connaissances.

En vous remerciant d’avance.

Je suis dispo pour plus de renseignements.

Bonne journée
08/02/2021, 14h35
Jay M

1 pièce(s) jointe(s)

Bonjour

Citation:

J’ai déjà le matériel carte arduino uno R3 ; afficheur etc
Et un code qui ne me conviens pas.
C’est pour ça que je fais appel à vos connaissances.

vu votre métier, je suppose que c'est pour fabriquer un truc comme cela? ou c'est juste un truc pour Noël avec 24/25 cases ?
Pièce jointe 590422

pourquoi le code ne convient pas?
08/02/2021, 16h40
hikes1

1 pièce(s) jointe(s)

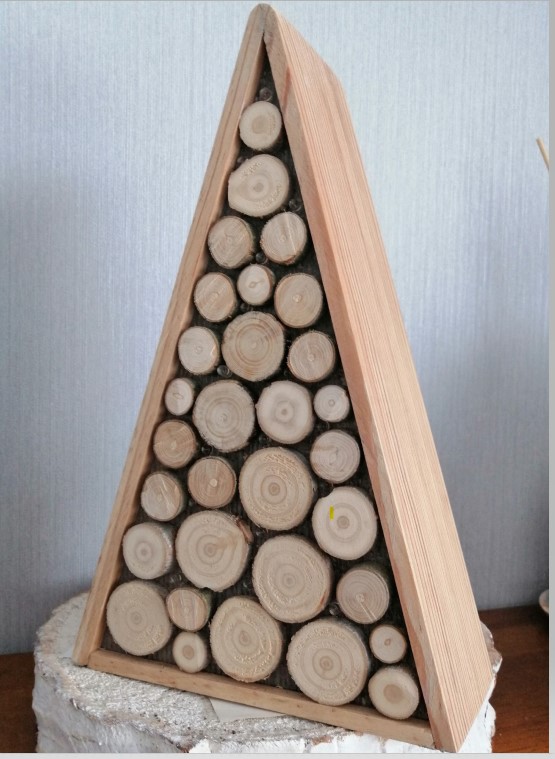

plutot dans un style comme ca avec un afficheurPièce jointe 590436
08/02/2021, 16h43
Jay M

Joli

et pourquoi le code ne va pas ?
08/02/2021, 17h28
hikes1

Dès que je débranche il faut reprendre le code pour mettre le nombre de jours qui reste. Pareil pour les années bissextiles il faut que je reprenne le nombre jour. Je ne sais pas si je suis clair
08/02/2021, 20h49
Jay M

Postez le code qu’on puisse regarder
08/02/2021, 21h33
Auteur

Bonjour,

Une fois débranché l'Arduino ne mémorise pas la date et l'heure courante. Il faudrait un module RTC (Real Time Cock) en plus.
Je dois avouer que je ne vois pas en quoi la dernière image est un calendrier (avec les rondins) :koi: :oops:
08/02/2021, 23h52
Jay M

C’est un calendrier de l’avent j’imagine qu’il y a 25 rondins qui se tirent ou pivotent pour donner accès à une petite case avec un chocolat ou une surprise
09/02/2021, 09h51
hikes1

Citation:

Envoyé par Auteur

Bonjour,

Une fois débranché l'Arduino ne mémorise pas la date et l'heure courante. Il faudrait un module RTC (Real Time Cock) en plus.
Je dois avouer que je ne vois pas en quoi la dernière image est un calendrier (avec les rondins) :koi: :oops:

J'ai un RTC
c est une idée entre autres sans les rondins avec un afficheur

1 pièce(s) jointe(s)

Citation:

Envoyé par Jay M

Postez le code qu’on puisse regarder

Voici le code qu'on m'a donné

Code:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
// include TFT and SPI libraries
#include <TFT.h>
#include <SPI.h>
#include <DS1302.h>

// pin definition for Arduino UNO
#define cs   10
#define dc   9
#define rst  8


// Init DS1302
DS1302 rtc(2, 3, 4);

// Init structure Time-data
Time t;

int inputVariable1 = 321;

String Jours = "";

// create an instance of the library
TFT TFTscreen = TFT(cs, dc, rst);
char nbr_jours [5];

void setup() {


  //initialize the library
  TFTscreen.begin();

  // clear the screen with a black background
  TFTscreen.background(0, 0, 0);
  //set the text size
  TFTscreen.setTextSize(3);

   // Positionnement horloge a run-mode et desactive protection en ecriture
  rtc.halt(false);
  rtc.writeProtect(false);

  // Init connection serie
  Serial.begin(9600);


}

void loop() {

  //generate a random color
 int redRandom = 256;
  //int greenRandom = random (0, 255);
  //int whiteRandom = random (0, 255);

Jours=String (inputVariable1);
  Jours.toCharArray (nbr_jours,4);


  // set a random font color
  TFTscreen.stroke(redRandom);



  // print Hello, World! in the middle of the screen
  TFTscreen.text("Noel dans :", 0, 0);

//Serial.print(Jours);

 // print Hello, World! in the middle of the screen
  TFTscreen.text(nbr_jours, 55, 50);

     // print Hello, World! in the middle of the screen
  TFTscreen.text("  Jours", 8, 100);



  // wait 1000 miliseconds until change to next color


 inputVariable1 = inputVariable1-1;


   delay(86400000); //24Heures


  TFTscreen.background(0,0,0);

    if(inputVariable1==0)
    {inputVariable1=365;
    }
}

09/02/2021, 16h35
Guesset

Demander le programme
Bonjour,

Le programme est simplement un "hello world" modifié a minima.

En vrac :
- L'horloge RTC est déclarée, initialisée (mais pas de mise à l'heure possible) puis ignorée. En l'état, elle ne sert à rien.
- La liaison série est initialisée mais jamais utilisée.
- Les jours sont initialisés à 321 (premier jour de l'avent ?) et non à partir d'une date réelle prise dans la RTC.
- Les jours sont décomptés (??) et à 0 passent à 365 (exit l'avent).
- Les couleurs sont chargées mais elles ne sont jamais modifiées.
- Les jours sont comptés avec un delay. Moralité : il faut démarrer le bidule à 0h00mn00s.
- Les positions du texte me semblent bizarres.
Je propose les axes suivants :
- Il faut prévoir une fonction setupTime qui mette à l'heure la RTC si la liaison série envoie des données valides.
- Il faut lire la rtc : t = rtc.time();
- Il faut garder entre deux lectures la date qui précède, par exemple, dans un uint8_t old_date = 0; Si la date n'a pas changé on ne fait rien (d'où l'initialisation à 0 qui oblige l'affichage au démarrage). En fin de loop() on actualise old_date = t.date;
- Le délai de fin de loop() peut être ramené à 100 ms ne serait-ce que pour capter un éventuel message de la liaison série.
- Je pense qu'il n'est pas utile de calculer le nombre de jours jusqu'à noël avant l'avent (et non après l'après :) ), l'affichage de la date me semble plus pertinent (y compris du 26 au 31 décembre). Dès le premier jour de l'avent (1er décembre ?) on peut afficher le nombre de jours restant jusqu'à noël.
- Il faudra tester s'il reste plusieurs jours, 1 jour ou le jour de noël lui-même (différence = 0) pour afficher le message correspondant.
Y a plus qu'à !

Salutations
10/02/2021, 08h10
hikes1

Bonjour merci pour votre réponse mais C est sûrement une bonne piste mais pour moi C est du chinois
Je vais trouver quelqu'un qui pourra mettre en œuvre vos informations merci encore de votre temps bonne journée
10/02/2021, 09h22
Jay M

Le plus simple serait d’expliquer ce que vous voulez voir sur l’écran

Une RTC (real time clock) c’est un petit composant (par exemple DS3231) qui maintient l’heure et qui généralement dispose d’une pile qui maintient le fonctionnement même si le système auquel elle est associée est éteint). Ça ne coute pas grand chose et ça résoudra votre problème sans doute
10/02/2021, 22h18
hikes1

1 pièce(s) jointe(s)

Bonsoir je souhaiterai avoir sur l afficheur
Aujourd hui nous sommes le xxxxxxxxx
Il reste xxx jours xxxxx heures avant Noël
Voici une photo du matériel que j ai
Voici ce que donne le code que j ai
En vous remerciant pour votre temps
14/02/2021, 16h47
hikes1

Bonjour désolé de vous demander de l'aide mais sans vous je ne pourrai pas finaliser mon projet.
Je vous remercie d avance de donner de votre temps
Bon après-midi

Je vois que vous avez une DS1302 comme horloge --> sur des centaines de jours elle va dériver. il faudrait partir sur une DS3232 qui est mieux compensée.

avec une DS3231 qui est à jour, voici un petit code qui affiche le temps restant sur la console série à 115200 bauds
Code:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 #include <RTClib.h> // https://github.com/adafruit/RTClib RTC_DS3231 horloge; DateTime noelProchain(2015, 12, 25, 0, 0, 0); // le 25/12/2015 à minuit void determinationNoel() { DateTime maintenant = horloge.now(); DateTime lendemainDeNoelDeCetteAnnee(maintenant.year(), 12, 26, 0, 0, 0); if (maintenant >= lendemainDeNoelDeCetteAnnee) { noelProchain = DateTime(maintenant.year() + 1, 12, 25, 0, 0, 0); } else { noelProchain = DateTime(maintenant.year(), 12, 25, 0, 0, 0);; } } void affichageTempsRestant() { DateTime maintenant = horloge.now(); TimeSpan attente = noelProchain - maintenant; Serial.print(F("Noël est dans ")); Serial.print(attente.days()); Serial.print(F(" jour")); if (attente.days() > 1) Serial.write('s'); Serial.print(F(", ")); Serial.print(attente.hours()); Serial.print(F(" heure")); if (attente.hours() > 1) Serial.write('s'); Serial.print(F(", ")); Serial.print(attente.minutes()); Serial.print(F(" minute")); if (attente.minutes() > 1) Serial.write('s'); Serial.print(F(" et ")); Serial.print(attente.seconds()); Serial.print(F(" seconde")); if (attente.seconds() > 1) Serial.write('s'); Serial.println(); } void setup() { Serial.begin(115200); if (! horloge.begin()) { Serial.println("Horloge absente"); while (true); } } void loop() { determinationNoel(); affichageTempsRestant(); delay(1000); }
ça affiche pour le moment

Citation:

...
Noël est dans 312 jours, 11 heures, 39 minutes et 12 secondes
Noël est dans 312 jours, 11 heures, 39 minutes et 11 secondes
Noël est dans 312 jours, 11 heures, 39 minutes et 10 secondes
Noël est dans 312 jours, 11 heures, 39 minutes et 9 secondes
Noël est dans 312 jours, 11 heures, 39 minutes et 8 secondes
Noël est dans 312 jours, 11 heures, 39 minutes et 7 secondes
Noël est dans 312 jours, 11 heures, 39 minutes et 6 secondes
Noël est dans 312 jours, 11 heures, 39 minutes et 5 secondes
Noël est dans 312 jours, 11 heures, 39 minutes et 4 secondes
Noël est dans 312 jours, 11 heures, 39 minutes et 3 secondes
Noël est dans 312 jours, 11 heures, 39 minutes et 2 secondes
Noël est dans 312 jours, 11 heures, 39 minutes et 1 seconde
Noël est dans 312 jours, 11 heures, 39 minutes et 0 seconde
Noël est dans 312 jours, 11 heures, 38 minutes et 59 secondes
Noël est dans 312 jours, 11 heures, 38 minutes et 58 secondes
Noël est dans 312 jours, 11 heures, 38 minutes et 57 secondes
Noël est dans 312 jours, 11 heures, 38 minutes et 56 secondes
Noël est dans 312 jours, 11 heures, 38 minutes et 55 secondes
Noël est dans 312 jours, 11 heures, 38 minutes et 54 secondes
Noël est dans 312 jours, 11 heures, 38 minutes et 53 secondes
Noël est dans 312 jours, 11 heures, 38 minutes et 52 secondes
Noël est dans 312 jours, 11 heures, 38 minutes et 51 secondes
...

ça ne devrait pas être compliqué de rajouter le code d'affichage pour votre écran

il faudra aussi décider (et faire le test) quoi afficher le jour de Noël
