Intégrer un graph Matplotlib dans un QWidget

Bonjour,

Je suis un petit projet pour afficher des données sur graphe avec matplotlib, jusqu'à la tout marche à merveille.
Mon projet est dessiné avec Qt Designer PyQt5.
A l'exécution du programme le graphe est affiché dans une fenêtre de matplotlib.

Mon souhait est d'afficher le graphe dans un QWidget que j'ai déjà ajouté dans ma fenêtre principale, j'ai beau cherché mais en vain.

Ci-dessous un bout du code pour la création du graph

Code:

---

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

self.figure = Figure() self.canvas = FigureCanvasQTAgg(self.figure) self.figure.clf() self.canvas.figure = plt.figure(figsize=(8, 5))   ax1 = self.canvas.figure.add_subplot(111) ax2 = self.canvas.figure.add_subplot(111) ax3 = self.canvas.figure.add_subplot(111)   ax1.set_title ("Phases") ax1.set_xlabel ('Date') ax1.set_ylabel ("Valeur ")   ax1.plot_date (date, phase1, '-', label="Phase1", color='r', linewidth=1, marker='^') ax2.plot_date (date, phase2, '-', label="Phase2", color='g', linewidth=1, marker='o') ax3.plot_date (date, phase3, '-', label="Phase3", color='b', linewidth=1, marker='x')   self.canvas.figure.autofmt_xdate (rotation=45) self.canvas.figure.tight_layout()   ax1.grid (True) ax1.legend (loc='best', framealpha=0.5)   # plt.savefig ("courbe.png") plt.show()

---

Merci.

Bonjour,

Je ne l'ai jamais fait, mais comme je suis curieux, j'ai cherché sur le web avec les mots "pyqt qwidget matplotlib embeded", j'ai trouvé:
https://stackoverflow.com/questions/...qt-for-dummies

Après avoir modernisé PyQt4 => PyQt5 et changé QDialog => QWidget, ça a l'air de marcher:

Code:

---

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59

import sys from PyQt5 import QtWidgets, QtGui, QtCore   from matplotlib.backends.backend_qt5agg import FigureCanvasQTAgg as FigureCanvas from matplotlib.backends.backend_qt5agg import NavigationToolbar2QT as NavigationToolbar from matplotlib.figure import Figure   import random   class Window(QtWidgets.QWidget): def __init__(self, parent=None): super().__init__(parent)   # a figure instance to plot on self.figure = Figure()   # this is the Canvas Widget that displays the `figure` # it takes the `figure` instance as a parameter to __init__ self.canvas = FigureCanvas(self.figure)   # this is the Navigation widget # it takes the Canvas widget and a parent self.toolbar = NavigationToolbar(self.canvas, self)   # Just some button connected to `plot` method self.button = QtWidgets.QPushButton('Plot') self.button.clicked.connect(self.plot)   # set the layout layout = QtWidgets.QVBoxLayout() layout.addWidget(self.toolbar) layout.addWidget(self.canvas) layout.addWidget(self.button) self.setLayout(layout)   def plot(self): ''' plot some random stuff ''' # random data data = [random.random() for i in range(10)]   # create an axis ax = self.figure.add_subplot(111)   # discards the old graph ax.clear()   # plot data ax.plot(data, '*-')   # refresh canvas self.canvas.draw()   if __name__ == '__main__': app = QtWidgets.QApplication(sys.argv)   main = Window() main.show()   sys.exit(app.exec_())

---

[edit]: il faut aussi changer dans les importations de matplotlib: backend_qt4agg => backend_qt5agg pour adapter à PyQt5. Le code ci-dessus est corrigé.

Merci Tyrtamos pour votre réponse, mais je voudrais inséré le graphe dans un QWidget qui fait partie la fenêtre principale de mon application.

Bonjour,

Ça ne change pas grand-chose. On laisse la classe précédente "Window" comme elle est, et on va simuler une fenêtre plus grande "Principal" qui va intégrer "Window" à l'intérieur. Et le graphique de matplotlib ne sera dessiné que dans ce QWidget interne à la grande fenêtre:

Code:

---

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74

""" https://stackoverflow.com/questions/12459811/how-to-embed-matplotlib-in-pyqt-for-dummies """   import sys from PyQt5 import QtWidgets, QtGui, QtCore   from matplotlib.backends.backend_qt5agg import FigureCanvasQTAgg as FigureCanvas from matplotlib.backends.backend_qt5agg import NavigationToolbar2QT as NavigationToolbar from matplotlib.figure import Figure   import random   class Window(QtWidgets.QWidget): def __init__(self, parent=None): super().__init__(parent)   # a figure instance to plot on self.figure = Figure()   # this is the Canvas Widget that displays the `figure` # it takes the `figure` instance as a parameter to __init__ self.canvas = FigureCanvas(self.figure)   # this is the Navigation widget # it takes the Canvas widget and a parent self.toolbar = NavigationToolbar(self.canvas, self)   # Just some button connected to `plot` method self.button = QtWidgets.QPushButton('Plot') self.button.clicked.connect(self.plot)   # set the layout layout = QtWidgets.QVBoxLayout() layout.addWidget(self.toolbar) layout.addWidget(self.canvas) layout.addWidget(self.button) self.setLayout(layout)   def plot(self): ''' plot some random stuff ''' # random data data = [random.random() for i in range(10)]   # create an axis ax = self.figure.add_subplot(111)   # discards the old graph ax.clear()   # plot data ax.plot(data, '*-')   # refresh canvas self.canvas.draw()   class Principal(QtWidgets.QWidget): def __init__(self, parent=None): super().__init__(parent)   self.resize(900, 900)   self.window = Window(self) self.window.setGeometry(50, 50, 700, 700)   if __name__ == '__main__': app = QtWidgets.QApplication(sys.argv)   main = Principal() main.show()   sys.exit(app.exec_())

---

Pour adapter, il suffira de définir dans la fenêtre "Principal" le QWidget "Window()" en remplacement de QtWidgets.QWidget().

Il faudra bien sûr revoir aussi les instructions de dimensionnement (resize, setGeometry), que je n'ai ajoutées que pour mieux distinguer les 2 fenêtres l'une par rapport à l'autre.

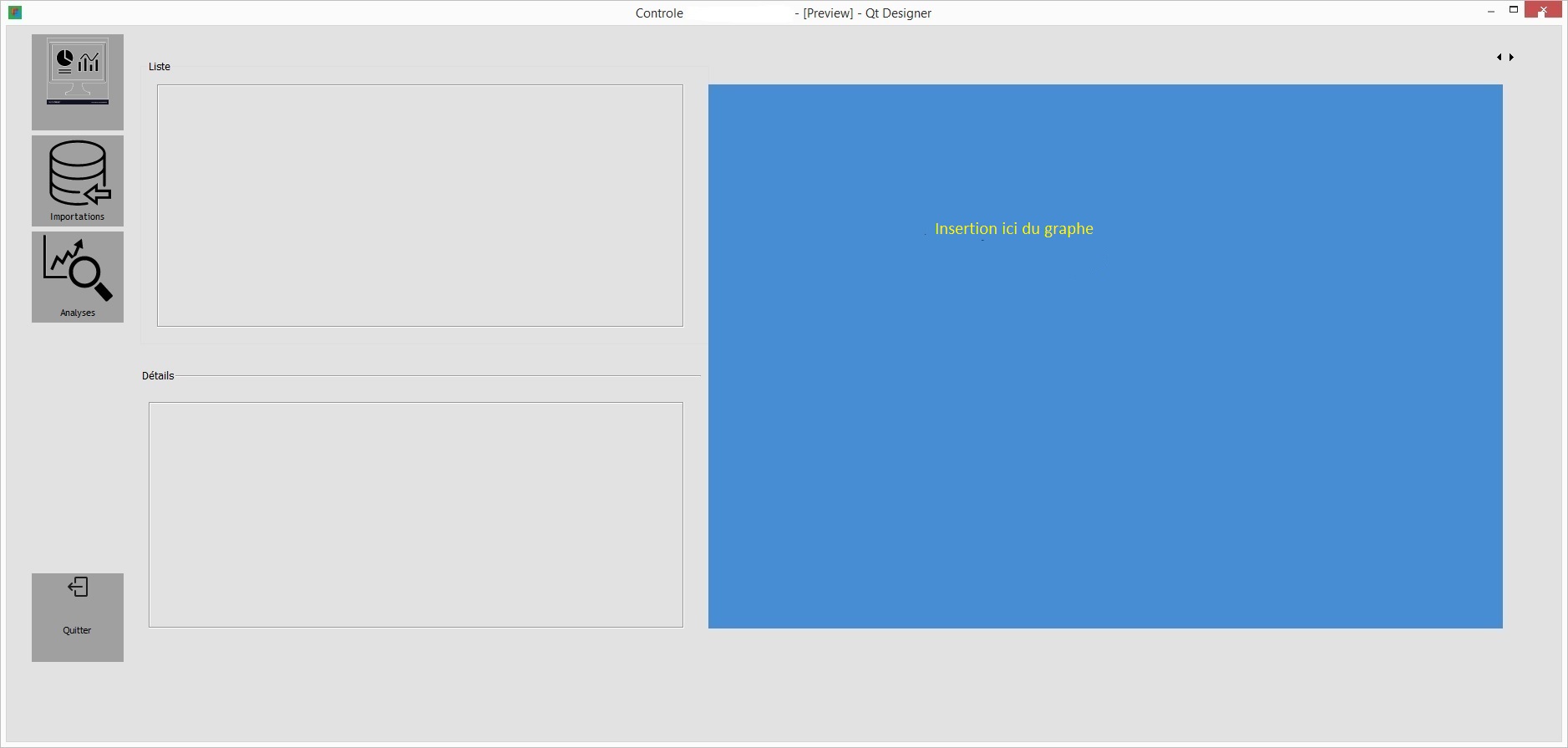

Merci Tyrtamos pour votre réponse mais, je vois que je n'ai pas bien expliqué, je voudrais affiché mon graphe comme indiqué dans l'image
ci-dessous :
Pièce jointe 574870
Merci

Salut,

C'est exactement ce que Tyrtamos te montre. Lorsque tu crées ton interface avec le designer, tu places un simple widget à cet endroit et tu lui places un QLayout vide.

Ensuite tu crées ton widget dans un autre fichier comme montré plus haut et tu le positionnes dans ce QLayout.

Merci ça a marché.
S'est l'occasion il faut en profiter ;)

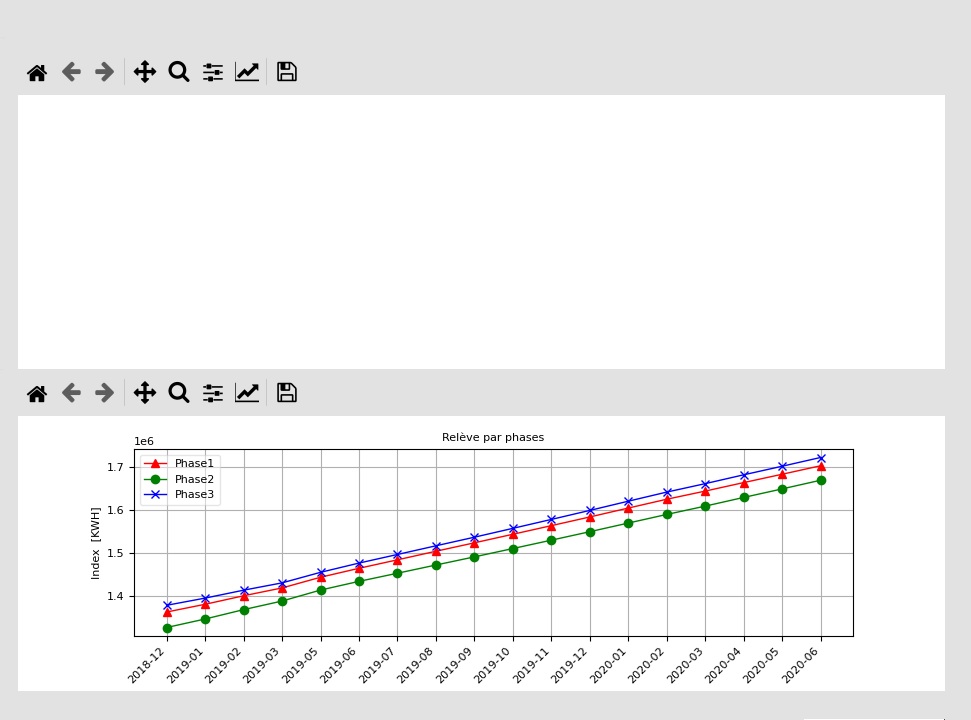

Comment vider le premier graphe ? Car quand je choisi un autre client j'ai deux graphes dans le même QWidget comme ci-dessous :

Pièce jointe 574878

J'ai essayer :

Code:

---

self.canvas.figure.clear()

---

ou bien

Code:

---

self.ax.clear()

---

sans modification
Merci :calim2:

Bonjour,

Je viens de trouver la solution :mouarf::mouarf:en ajoutant la fonction suivante :

Code:

---

1 2 3 4 5 6 7

def vidergraph(self): while 1: child = self.ui.gridLayoutMpl.takeAt (0) if not child: break child.widget ().deleteLater ()

---

Merci encore.
