Télécommande IR Arduino

Bonjour,

Je souhaite allumer une LED grâce à une télécommande, mais quand j'appuie sur les boutons rien ne se passe. J'ai pourtant utilisé "!=NULL" dans mon code, je pensais que cela fonctionnerai, je débute, l'erreur est peut être évidente.

Voici mon code :

Code:

---

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

#include <IRremote.h>   int out=3; //connecter led sur broche 3   int RECV_PIN = 11; //connecteur sortie signal du recepteurIR sur broche 11   IRrecv irrecv(RECV_PIN);   decode_results results;   void setup(){ irrecv.enableIRIn(); // start the receiver pinMode(out,OUTPUT); }   void loop() { if (irrecv.decode(&results)) {   if (results.value!= NULL){   digitalWrite(out,HIGH); delay(1000); }   irrecv.resume(); }

---

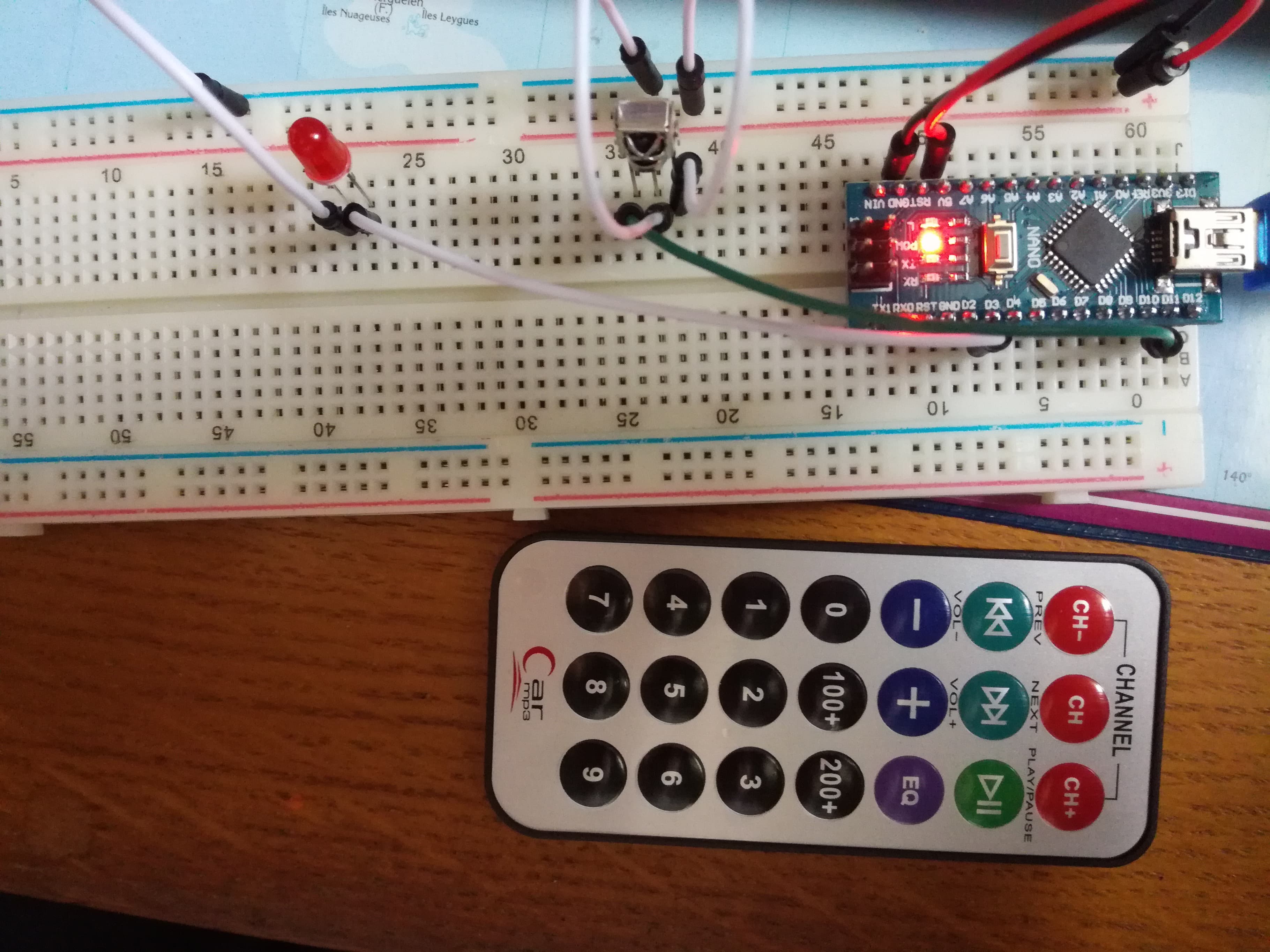

Voici une photo de la télécommande et du montage

Pièce jointe 403728


Merci d'avance pour vos conseils

Bonjour

Les bandes de contact latérales sont interrompue au niveau des nombres 30! Là où les lignes de couleurs rouge et bleu sont interrompue. Donc en l'état la Led n'est pas reliée à la masse.
Mais ce n'est pas si mal, vu qu'il manque la résistance de la Led. Sinon cela aurait été une led cramée! :aie:

Delias

pandalisthenics peut donc faire la liaison entre les deux pistes avec la résistance :)

Auteur: :kill: c'est la meilleure méthode pour se planter au branchement de la 2ème Led. Faut pas donner de telles idées :ptdr:

:dehors:

Merci pour vos réponses, j'ai modifié mon branchement pour que la LED soit reliée à la masse et à une résistance cependant l'activation d'un bouton n'allume toujours pas la LED. Auriez-vous des pistes ? Peut être dans le code ? Merci d'avance pour vos réponses ! :)

On peut voir ton montage ?

C'est bon le problème est réglé, il me manquais un blindage et mon récepteur était grillé (en plus des erreurs de cablage que vous m'avez signalé), j'ai changé cela et ça marche, merci pour votre aide.
