ATmega328 arduino et breadboard

Bonjour à tous
J'ai besoin d'aide pour un problème sûrement élémentaire.
J'aimerais utiliser un atmega328p en standalone.
J'ai donc fait un essai avec le programme de test "blink"

Code:

---

1 2 3 4 5 6 7 8 9 10 11

int LedPin = 13;   void setup() { pinMode(LedPin, OUTPUT); } void loop() { digitalWrite(LedPin, HIGH); delay(3000); digitalWrite(LedPin, LOW); delay(3000); }

---

J'ai téléversé celui-ci dans l'arduino uno
La led s'allume pendant 3 secondes et s'éteint 3 secondes etc.

J'ai ensuite retiré l'atmega de l'arduino et je l'ai installé sur un breadboard (voir schéma en fichier attaché)

Après mise sous tension, la led clignote 3 secondes (!!!!) puis s'éteint 3 secondes, etc

Merci pour votre aide

bonjour,

il manque une résistance de 1M en parallèle à ton quartz (à placer aussi sur les broches 9 et 10). Quelle est la valeur de la résistance sur ton reset (broche 1) ?

J'ai essayé avec une 1M entre 9 et 10. Sans succès
La résistance de reset est de 10K
J'ai aussi essayé avec un oscillateur sur la pin XTAL1. Sans succès.
Par contre ...... quand j'enlève l'oscillateur (XTAL1), elle continue à clignoter de la même façon mais ne s'éteint plus 3 secondes :calim2::calim2:

Je m'attendais à ce qu'elle s'éteigne !

Bonjour

Le schéma telle que tu le présentes n’explique pas le clignotement.
Faudrait mettre une photo du montage, car le plus probable reste une erreur de câblage. Même si comme cela, je ne vois pas quelle erreur peut amener à ce comportement.

A titre d'amélioration, ton schéma devrait encore inclure un condensateur de 100n entre la pin AREF et GND. Et les pins d'E/S non utilisés devrait être référencés, le plus simple étant d'activer les pull-up internes dans le setup().

La résistance de 1M sur le clk n'est pas nécessaire avec un quartz.

Quand tu retires le quartz, c'est en fonctionnement ou alimentation débranchée? Dans le premier cas le micro reste dans son état, dans le deuxième la Led ne devrait pas s’allumer.

Delias

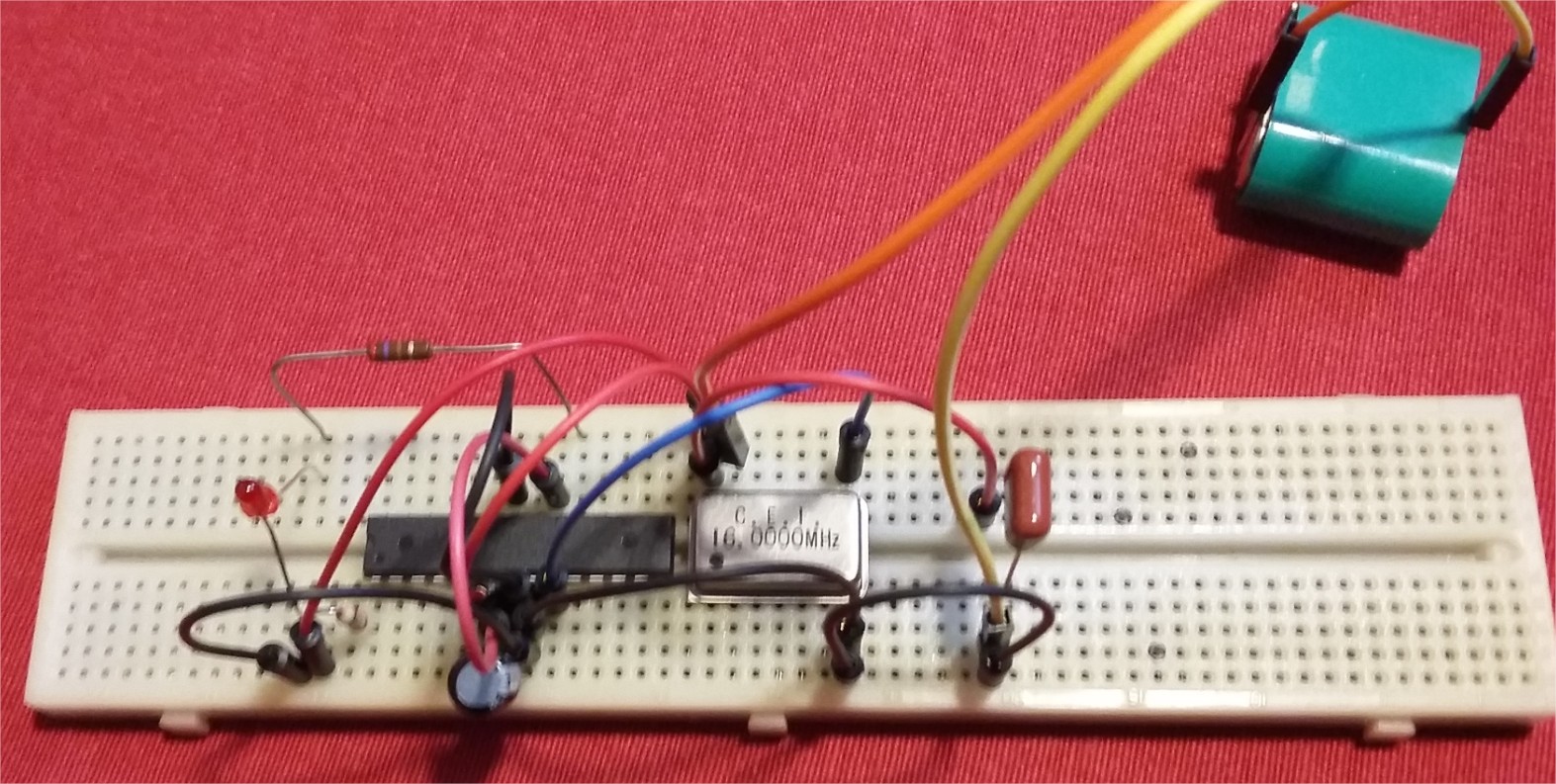

Voici la photo.
Pièce jointe 272938
Je vais essayer le pullup

Quand je débranche l'oscillateur, je ne débranche que la pin 9 XTAL1.
L'atmega est toujours alimenté.
Dès que je remets la pin 9, la led s'éteint à nouveau 3 secondes puis clignote 3 secondes, puis s'éteint, etc.

Alors c'est pas un quartz, mais un oscillateur :aie:, le CKSEL de l'ATmega devrait être modifié en conséquence. (Même si j'ai utilisé pendant de nombreuses années un oscillateur avec le CKSEL en quartz.)

Les condo ne sont pas du bon type, et sont super mal placés. Cela doit être des petits (céramique au mika, par exemple type X7R) enfichés sur les mêmes lignes que les pin d'alimentation des puces.
Dans ce cas, il en faut 4 de 100n: Un sur l'oscillateur, un sur les alim digitale de ATmega (pins 7 et 8), un sur les alims analogique de l'ATmega (pins 20 et 22) et un pour l'AREF (pins 21 et 22). l'électrolytique lui est à placer en arrivée d'alim sur la plaque.

C'est quoi le type et la tension de la batterie?

Delias

J'avais également essayé avec un crystal. Sans résultat.
Je vais faire les modif

Concernant le pull up, dois je mettre toutes les "digital pins" à 5V : pinMode (x,INPUT) et digitalwrite(x,HIGH) ?

La batterie est une Ni-NH 4,8V

J'ai fait les modif (les capa 100nF) et le problème est toujours là.
J'ai remis un crystal 16MHz avec les 2 capa, c'est la même chose.
J'ai modifié le code à sa plus simple expression :

Code:

---

1 2 3 4 5 6

void setup() { pinMode(13, OUTPUT); } void loop() { digitalWrite(13, HIGH); }

---

Et ça clignote toujours (0,5s ON et 0,5s OFF) sans arrêt
Mais cette fois-ci qd j'enlève le crystal, la led s'éteint.
J'ai mis une résistance pull up de la pin 19 à +5V et ça ne change rien.
C'est flippant
A l'aide

Bonsoir

Et si au lieu de la batterie, tu utilises le 5V de la carte Arduino (et provenant de l'USB?)

Si c'est cela c'est vraiment un coup de chance d'avoir un clignotement.
Led éteinte, la tension de la pile est juste supérieur au seuil BOD (Brown-out Detector, cf la datascheet) et avec la Led allumée, la chute de tension de la pile est juste suffisant pour activer la protection.
Cela est possible si l'ATmega est configuré en fonctionnement 5V (BOD à 4.5V ±0.2V et hystérèse de 50mV max) , et si la batterie est plutôt vide. Il faudrait le configurer en mode 3.3V, cela ce fait avec les fusibles, je ne sais pas si le programmateur Arduino sait y toucher.

Delias

Salut,
C'est assez bizarre comme comportement, on dirait le Watchdog qui "reset" ton micro au bout d'un certain temps, c'est d'ailleurs sa fonction mais il n'y a aucune raison qu'il soit activé.
Par contre ça ressemble a un reset et comme dit Delias, il faut s'assurer qu'on est pas dans le cas d'un reset lié a l'alimentation qui chute.


Accessoirement mais très important lorsque ça fonctionnera, ta condition de démarrage est très mauvaise et tu risques le Oscillator Fault (plantage au premier démarrage)
1) L'alimentation doit s'établir et se stabiliser
2) Le micro peut alors démarrer.

Pièce jointe 273131

Sur la broche 1, il te faut un RC pour créer un retard volontaire entre l'alimentation du micro et son démarrage.

Bonsoir et merci pour vos commentaires
Demain, je m'occupe du BOD (vérification des fuses)
j'ajoute la capa sur le reset et j'utiliserai une alim 5V
Puis je reviens vers vous.

Voilà ce que j'ai fait:
Puisque la batterie est peut-être en cause,
j'ai enlevé l'atmega du breadboard
je l'ai remis sur le uno
j'ai connecté la même batterie qui à maintenant 5,04V aux pins GND et +5V du uno et la led du UNO clignote comme il faut.
Je me suis dit que la led du breadboard consommait peut-être plus que la led du uno
j'ai remis l'atmega sur le breadboard j'ai ajouté la capa sur le reset et j'ai branché une alim stabilisée de 5V dessus : ca ne fonctionne tjrs pas . Pffffff
Le BOD est donc bon et le reset aussi ......

Encore un essai :

Si ca fonctionne sur l'arduino, je vais laisser le socket du uno sans son atmega
mettre l'atmega sur un breadboard vide.
et raccorder le socket de l'uno fil par fil vers l'atmega du breadboard.

Je connecte les fils 7, 8, 9, 10 et 19 seulement, toutes les autres pins sont en l'air
Je raccorde ma pile 5V sur les pins 7 et 8 du breadboard et la led du uno clignote comme il faut.
Je deviens fou.

Bon ............... J'ai trouvé ...........
Mais j'ai assez honte de l'expliquer .

J'ai une boîte d'une trentaine de led rouges.
Il y avait deux led clignotantes ..... :(:(
Je ne savais même pas que j'en avais.

Je suis désolé d'avoir fait perdre votre temps.
Merci encore pour votre aide.
