Aide pour I2C Arduino

Bien le bonjour à toutes et tous
Je viens concernant un problème pour la communication I2C, sur ma platine 2560, je branche un CI PT2323 (sélecteur d'entrées audio 4 stéréo + 5.1) et je vais vers un CI PT2258 (entrée / sortie 5.1) pour régler le volume audio via l'arduino.

J'ai bien lu le super tuto sur l'I2C, j'ai pu comprendre quelques petites choses, mais lorsque je dois transposer ça suivant les données de la data sheet, alors là... je n'y comprends plus rien...

Pour faire simple, tout ce que je veux faire, c'est sélectionner mon entrée dans le PT2323, et commander le volume +1dB/-1dB mais là vraiment je suis perdu...

Si quelqu'un pouvait m'aider ce serait super ! je vous joint les Datasheet des 2 composants.

Un tout grand merci d'avance !

Aegnor

Bonsoir,

Citation:

---

...sélectionner mon entrée dans le PT2323

---

L'adresse du PT2323 est 0x4A et l'octet de données à envoyer pour sélectionner l'entrée (fonction input switch) est sous la forme 1 1 0 0 C3 C2 C1 C0 en binaire d'après la datasheet.
Il faudrait nous montrer ton code sinon... ;)

Bonjour F-Leb,

Merci pour ta réponse, je suis en fait sur ma plus grosse réalisation actuelle avec Arduino, il s'agit d'un système en 3 parties
Partie 1 :
Ampli 5.1 complet avec Selecteur HDMI, Selecteur Optique (je dois encore hacker les 2 quand ils arriveront), TV Box android intégrée aussi
Module Bluetooth BK8002 (sera certainement changé après, mais j'en ai 2 sous la main), lecteur de carte SD, Radio TEA5767, et port USB
Il manque les commandes Volume+ et Volume- ainsi que le code sélecteur d'entrées pour les différents périphériques

Partie 2 :
Mini Domotique pour ventilo miniPC, ventilo ampli (à partir de capteurs DS18B20), éclairages LED dans le meuble et derrière la TV
6 HDD Externes (on/off), ainsi les les données RTC DS3231 (librairies modifiés pour affichage Français) et du DHT11

Partie 3 :
Gestion de 2 aquariums (pompes, chauffage, éclairage) là le code n'est pas encore complet, mais fonctionne

La communication avec l'arduino se fait à partir d'un écran Nextion 3.5", et d'un module HC-05 connecté sur ma tablette.
(je voulais mettre le fichier HMI du nextion, mais ça ne marche pas)

Grand merci d'avance pour ton aide

Aegnor

Code:

---

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 331 332 333 334 335 336 337 338 339 340 341 342 343 344 345 346 347 348 349 350 351 352 353 354 355 356 357 358 359 360 361 362 363 364 365 366 367 368 369 370 371 372 373 374 375 376 377 378 379 380 381 382 383 384 385 386 387 388 389 390 391 392 393 394 395 396 397 398 399 400 401 402 403 404 405 406 407 408 409 410 411 412 413 414 415 416 417 418 419 420 421 422 423 424 425 426 427 428 429 430 431 432 433 434 435 436 437 438 439 440 441 442 443 444 445 446 447 448 449 450 451 452 453 454 455 456 457 458 459 460 461 462 463 464 465 466 467 468 469 470 471 472 473 474 475 476 477 478 479 480 481 482 483 484 485 486 487 488 489 490 491 492 493 494 495 496 497 498 499 500 501 502 503 504 505 506 507 508 509 510 511 512 513 514 515 516 517 518 519 520 521 522 523 524 525 526 527 528 529 530 531 532 533 534 535 536 537 538 539 540 541 542 543 544 545 546 547 548 549 550 551 552 553 554 555 556 557 558 559 560 561 562 563 564 565 566 567 568 569 570 571 572 573 574 575 576 577 578 579 580 581 582 583 584 585 586 587 588 589 590 591 592 593 594 595 596 597 598 599 600 601 602 603 604 605 606 607 608 609 610 611 612 613 614 615 616 617 618 619 620 621 622 623 624 625 626 627 628 629 630 631 632 633 634 635 636 637 638 639 640 641 642 643 644 645 646 647 648 649 650 651 652 653 654 655 656 657 658 659 660 661 662 663 664 665 666 667 668 669 670 671 672 673 674 675 676 677 678 679 680 681 682 683 684 685 686 687 688 689 690 691 692 693 694 695 696 697 698 699 700 701 702 703 704 705 706 707 708 709 710 711 712 713 714 715 716 717 718 719 720 721 722 723 724 725 726 727 728 729 730 731 732 733 734 735 736 737 738 739 740 741 742 743 744 745 746 747 748 749 750 751 752 753 754 755 756 757 758 759 760 761 762 763 764 765 766 767 768 769 770 771 772 773 774 775 776 777 778 779 780 781 782 783 784 785 786 787 788 789 790 791 792 793 794 795 796 797 798 799 800 801 802 803 804 805 806 807 808 809 810 811 812 813 814 815 816 817 818 819 820 821 822 823 824 825 826 827 828 829 830 831 832 833 834 835 836 837 838 839 840 841 842 843 844 845 846 847 848 849 850 851 852 853 854 855 856 857 858 859 860 861 862 863 864 865 866 867 868 869 870 871 872 873 874 875 876 877 878 879 880 881 882 883 884 885 886 887 888 889 890 891 892 893 894 895 896 897 898 899 900 901 902 903 904 905 906 907 908 909 910 911 912 913 914 915 916 917 918 919 920 921 922 923 924 925 926 927 928 929 930 931 932 933 934 935 936 937 938 939 940 941 942 943 944 945 946 947 948 949 950 951 952 953 954 955 956 957 958 959 960 961 962 963 964 965 966 967 968 969 970 971 972 973 974 975 976 977 978 979 980 981 982 983 984 985 986 987 988 989 990 991 992 993 994 995 996 997 998 999 1000 1001 1002 1003 1004 1005 1006 1007 1008 1009 1010 1011 1012 1013 1014 1015 1016 1017 1018 1019 1020 1021 1022 1023 1024 1025 1026 1027 1028 1029 1030 1031 1032 1033 1034 1035 1036 1037 1038 1039 1040 1041 1042 1043 1044 1045 1046 1047 1048 1049 1050 1051 1052 1053 1054 1055 1056 1057 1058 1059 1060 1061 1062 1063 1064 1065 1066 1067 1068 1069 1070 1071 1072 1073 1074 1075 1076 1077 1078 1079 1080 1081 1082 1083 1084 1085 1086 1087 1088 1089 1090 1091 1092 1093 1094 1095 1096 1097 1098 1099 1100 1101 1102 1103 1104 1105 1106 1107 1108 1109 1110 1111 1112 1113 1114 1115 1116 1117 1118 1119 1120 1121 1122 1123 1124 1125 1126 1127 1128 1129 1130 1131 1132 1133 1134 1135 1136 1137 1138 1139 1140 1141 1142 1143 1144 1145 1146 1147 1148 1149 1150 1151 1152 1153 1154 1155 1156 1157 1158 1159 1160 1161 1162 1163 1164 1165 1166 1167 1168 1169 1170 1171 1172 1173 1174 1175 1176 1177 1178 1179 1180 1181 1182 1183 1184 1185 1186 1187 1188 1189 1190 1191 1192 1193 1194 1195 1196 1197 1198 1199 1200 1201 1202 1203 1204 1205 1206 1207 1208 1209 1210 1211 1212 1213 1214 1215 1216 1217 1218 1219 1220 1221 1222 1223 1224 1225 1226 1227 1228 1229 1230 1231 1232 1233 1234 1235 1236 1237 1238 1239 1240 1241 1242 1243 1244 1245 1246 1247 1248 1249 1250 1251 1252 1253 1254 1255 1256 1257 1258 1259 1260 1261 1262 1263 1264 1265 1266 1267 1268 1269 1270 1271 1272 1273 1274 1275 1276 1277 1278 1279 1280 1281 1282 1283 1284 1285 1286 1287 1288 1289 1290 1291 1292 1293 1294 1295 1296 1297 1298 1299 1300 1301 1302 1303 1304 1305 1306 1307 1308 1309 1310 1311 1312 1313 1314 1315 1316 1317 1318 1319 1320 1321 1322 1323 1324 1325 1326 1327 1328 1329 1330 1331 1332 1333 1334 1335 1336 1337 1338 1339 1340 1341 1342 1343 1344 1345 1346 1347 1348 1349 1350 1351 1352 1353 1354 1355 1356 1357 1358 1359 1360 1361 1362 1363 1364 1365 1366 1367 1368 1369 1370 1371 1372 1373 1374 1375 1376 1377 1378 1379 1380 1381 1382 1383 1384 1385 1386 1387 1388 1389 1390 1391 1392 1393 1394 1395 1396 1397 1398 1399 1400 1401 1402 1403 1404 1405 1406 1407 1408 1409 1410 1411 1412 1413 1414 1415 1416 1417 1418 1419 1420 1421 1422 1423 1424 1425 1426 1427 1428 1429 1430 1431 1432 1433 1434 1435 1436 1437 1438 1439 1440 1441 1442 1443 1444 1445 1446 1447 1448 1449 1450 1451 1452 1453 1454 1455 1456 1457 1458 1459 1460 1461 1462 1463 1464 1465 1466 1467 1468 1469 1470 1471 1472 1473 1474 1475 1476 1477 1478 1479 1480 1481 1482 1483 1484 1485 1486 1487 1488 1489 1490 1491 1492 1493 1494 1495 1496 1497 1498 1499 1500 1501 1502 1503 1504 1505 1506 1507 1508 1509 1510 1511 1512 1513 1514 1515 1516 1517 1518 1519 1520 1521 1522 1523 1524 1525 1526 1527 1528 1529 1530 1531 1532 1533 1534 1535 1536 1537 1538 1539 1540 1541 1542 1543 1544 1545 1546 1547 1548 1549 1550 1551 1552 1553 1554 1555 1556 1557 1558 1559 1560 1561 1562 1563 1564 1565 1566 1567 1568 1569 1570 1571 1572 1573 1574 1575 1576 1577 1578 1579 1580 1581 1582 1583 1584 1585 1586 1587 1588 1589 1590 1591 1592 1593 1594 1595 1596 1597 1598 1599 1600 1601 1602 1603 1604 1605 1606 1607 1608 1609 1610 1611 1612 1613 1614 1615 1616 1617 1618 1619 1620 1621 1622 1623 1624 1625 1626 1627 1628 1629 1630 1631 1632 1633 1634 1635 1636 1637 1638 1639 1640 1641 1642 1643 1644 1645 1646 1647 1648 1649 1650 1651 1652 1653 1654 1655 1656 1657 1658 1659 1660 1661 1662 1663 1664 1665 1666 1667 1668 1669 1670 1671 1672 1673 1674 1675 1676 1677 1678 1679 1680 1681 1682 1683 1684 1685 1686 1687 1688 1689 1690 1691 1692 1693 1694 1695 1696 1697 1698 1699 1700 1701 1702 1703 1704 1705 1706 1707 1708 1709 1710 1711 1712 1713 1714 1715 1716 1717 1718 1719 1720 1721 1722 1723 1724 1725 1726 1727 1728 1729 1730 1731 1732 1733 1734 1735 1736 1737 1738 1739 1740 1741 1742 1743 1744 1745 1746 1747 1748 1749 1750 1751 1752 1753 1754 1755 1756 1757 1758 1759 1760 1761 1762 1763 1764 1765 1766 1767 1768 1769 1770 1771 1772 1773 1774 1775 1776 1777 1778 1779 1780 1781 1782 1783 1784 1785 1786 1787 1788 1789 1790 1791 1792 1793 1794 1795 1796 1797 1798 1799 1800 1801 1802 1803 1804 1805 1806 1807 1808 1809 1810 1811 1812 1813 1814 1815 1816 1817 1818 1819 1820 1821 1822 1823 1824 1825 1826 1827 1828 1829 1830 1831 1832 1833 1834 1835 1836 1837 1838 1839 1840 1841 1842 1843 1844 1845

#include <DS3231.h> #include <OneWire.h> #include <Wire.h> #include <DallasTemperature.h> #include <DHT.h> #include <TEA5767Radio.h> #include <EEPROM.h> #include <Nextion.h>   // Nextion Text NexText t0 = NexText(8,8,"t3"); NexText t1 = NexText(8,9,"t4"); NexText t2 = NexText(8,10,"t5"); NexText t3 = NexText(12,13,"t4"); NexText t4 = NexText(12,14,"t5"); NexText t5 = NexText(14,4,"t0"); NexText t6 = NexText(14,6,"t2"); NexText t7 = NexText(14,7,"t3"); NexText t8 = NexText(14,8,"t4"); NexText t9 = NexText(14,9,"t5"); NexText t10 = NexText(14,10,"t6"); NexText t11 = NexText(14,13,"t9"); NexText t12 = NexText(14,14,"t10"); NexText t13 = NexText(19,7,"t0"); //NexText t14 = NexText(19,10,"t3"); //NexText t15 = NexText(19,12,"t5"); NexText t16 = NexText(22,7,"t0"); //NexText t17 = NexText(22,10,"t3"); //NexText t18 = NexText(22,12,"t5");     // DS18B20 :   #define ONE_WIRE_BUS 12 OneWire oneWire(ONE_WIRE_BUS); DallasTemperature sensors(&oneWire);   // adresses des capteurs :   DeviceAddress pc = { 0x28, 0x51, 0xA1, 0xF5, 0x07, 0x00, 0x00, 0x73 }; DeviceAddress amp = { 0x28, 0xDB, 0x9D, 0xF5, 0x07, 0x00, 0x00, 0xF3 }; DeviceAddress fish1 = { 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 }; // adresse aqua1 DeviceAddress fish2 = { 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00 }; // adresse aqua2   // EEPROM :   #define EEPROM_Memory 0   //Radio   #define TEA5767Radio_ADDR 0x96 TEA5767Radio radio = TEA5767Radio(); float frequence[] ={ // set your own prefered frequencies) 90.5, // viva cite 92.5, // pure fm 95.0, // nostalgie 95.6, // classic 21 99.0, // fun radio 100.1, // equinoxe 101.8, // panach fm 102.2, // contact 103.6, // bel rtl 104.5 // nrj }; char Station = 0;   // DHT   #define DHTPIN 6 // DHT pin #define DHTTYPE DHT11 DHT dht(DHTPIN, DHTTYPE);   // DS3231   DS3231 rtc(SDA, SCL); // pins for RTC //#define DS3231_ADDR 0x104 // declare address for RTC (needed only to send data by RS485) Time t; // declaration variable for time   char Ampli = 22; char Box = 23; char Decoder = 24; char Hdmi = 25; char Hdd1 = 26; char Hdd2 = 27; char Hdd3 = 28; char Hdd4 = 29; char Hdd5 = 30; char Hdd6 = 31; char Led1 = 32; char Led2 = 33; char VPC = 34; char VAMP = 35; char Pompe1 = 36; char Pompe2 = 37; char Pompe3 = 41; //char Pompe4 = 43; char PompeAir1 = 40; //char PompeAir2 = 44; char Heat1 = 38; char Heat2 = 42; char Light1 = 39; //char Light2 = 45;   // Millis :   // Ventilo PC :   boolean PCOn; unsigned short currentPCtime = 0; unsigned short PC_StartMillis; #define SEUILPC 300000   // Ventilo Ampli   boolean AMPOn; unsigned short currentAMPtime = 0; unsigned short AMP_StartMillis; #define SEUILAMP 600000   // Selecteur de pages char currentPage;   String message;   void serialEvent() { while (Serial2.available()) { char inChar = (char)Serial2.read(); message += inChar; if (message.endsWith(".")){ //Looking for end char 0x2e Serial.println(message); message = ""; } } }   void setup() { // Start Services Serial.begin(9600); Serial1.begin(9600); Serial2.begin(9600); Serial3.begin(57600); Wire.begin(); readStationEEPROM(); FrequenceStation(); rtc.begin(); dht.begin(); sensors.begin(); sensors.setResolution(pc, 12); sensors.setResolution(amp, 12); sensors.setResolution(fish1, 12); sensors.setResolution(fish2, 12); // I/O pinMode(Ampli, OUTPUT); pinMode(Box, OUTPUT); pinMode(Decoder, OUTPUT); pinMode(Hdmi, OUTPUT); pinMode(Hdd1, OUTPUT); pinMode(Hdd2, OUTPUT); pinMode(Hdd3, OUTPUT); pinMode(Hdd4, OUTPUT); pinMode(Hdd5, OUTPUT); pinMode(Hdd6, OUTPUT); pinMode(Led1, OUTPUT); pinMode(Led2, OUTPUT); pinMode(VPC, OUTPUT); pinMode(VAMP, OUTPUT); pinMode(Pompe1, OUTPUT); pinMode(Pompe2, OUTPUT); pinMode(Pompe3, OUTPUT); //pinMode(Pompe4, OUTPUT); pinMode(PompeAir1, OUTPUT); //pinMode(PompeAir2, OUTPUT); pinMode(Heat1, OUTPUT); pinMode(Heat2, OUTPUT); pinMode(Light1, OUTPUT); //pinMode(Light2, OUTPUT); // START I/O digitalWrite(Ampli, LOW); digitalWrite(Box, LOW); digitalWrite(Decoder, LOW); digitalWrite(Hdmi, LOW); digitalWrite(Hdd1, LOW); digitalWrite(Hdd2, LOW); digitalWrite(Hdd3, LOW); digitalWrite(Hdd4, LOW); digitalWrite(Hdd5, LOW); digitalWrite(Hdd6, LOW); digitalWrite(Led1, LOW); digitalWrite(Led2, LOW); digitalWrite(VPC, LOW); digitalWrite(VAMP, LOW); digitalWrite(Pompe1, LOW); digitalWrite(Pompe2, LOW); digitalWrite(Pompe3, LOW); //digitalWrite(Pompe4, LOW); digitalWrite(PompeAir1, LOW); //digitalWrite(PompeAir2, LOW); digitalWrite(Heat1, LOW); digitalWrite(Heat2, LOW); digitalWrite(Light1, LOW); //digitalWrite(Light2, LOW);       // Parametres : // Mise Ã* date/heure //rtc.setTime(21, 49, 30); // Set the time to 12:00:00 (24hr format) //rtc.setDate(11, 12, 2016); // Set the date to (); //rtc.setDOW(DIMANCHE);   // Boolean :   PCOn = false; AMPOn = false; currentPage = '0'; }     void loop(){ serialEvent();   char inByte = Serial3.read();     // DS18B20 sensors.requestTemperatures(); //float t1 = (sensors.getTempC(pc)); //float t2 = (sensors.getTempC(amp)); //float t3 = (sensors.getTempC(fish1)); //float t4 = (sensors.getTempC(fish2)); if(sensors.getTempC(pc) > 40.00) { PC_StartMillis = millis(); currentPCtime = 0; PCOn = true; digitalWrite(VPC, HIGH); }else{ if(PCOn){ currentPCtime = millis() - PC_StartMillis; if(currentPCtime > SEUILPC){ PCOn = false; digitalWrite(VPC, LOW); } } } if(sensors.getTempC(amp) > 38.00) { AMP_StartMillis = millis(); currentAMPtime = 0; AMPOn = true; digitalWrite(VAMP, HIGH); }else{ if(AMPOn){ currentAMPtime = millis() - AMP_StartMillis; if(currentAMPtime > SEUILAMP){ AMPOn = false; digitalWrite(VAMP, LOW); } } }   // DS3231 t = rtc.getTime();     boolean NextStation = ((inByte == 'Z') || (message == "0x6e 0x65 0x2e"));   // Fonctions communes :     // Serial 1   if(message == "0x72 0x77 0x2e"){ Serial1.print(F("BE 00 00 00 10 EB")); // previous }   if(message == "0x70 0x6c 0x2e"){ Serial1.print(F("BE 00 00 00 0c EB")); // play/pause }   if(message == "0x66 0x77 0x2e"){ Serial1.print(F("BE 00 00 00 11 EB")); // next }     if(inByte = 'D'){ Serial1.print(F("BE 00 00 00 10 EB")); // previous } if(inByte = 'E'){ Serial1.print(F("BE 00 00 00 0c EB")); // play/pause } if(inByte = 'F'){ Serial1.print(F("BE 00 00 00 11 EB")); // next }         // Serial 2         if(Serial2.available()){   if(message == "0x30 0x2e"){ // page aegduino currentPage = 'a'; } if(message == "0x31 0x2e"){ // page sounduino currentPage = 'b'; } if(message == "0x32 0x2e"){ // page domoduino currentPage = 'c'; } if(message == "0x33 0x2e"){ // page aquaduino currentPage = 'd'; } if(message == "0x74 0x76 0x2e"){ // page TV currentPage = 'e'; } if(message == "0x62 0x78 0x2e"){// page box currentPage = 'f'; } if(message == "0x70 0x78 0x2e"){// page PXS currentPage = 'g'; } if(message == "0x70 0x63 0x2e"){// page PC currentPage = 'h'; } if(message == "0x77 0x69 0x2e"){// page WII currentPage = 'i'; } if(message == "0x62 0x74 0x2e"){// page BT currentPage = 'j'; } if(message == "0x72 0x64 0x2e"){// page RADIO currentPage = 'k'; } if(message == "0x73 0x64 0x2e"){// page SD currentPage = 'l'; } if(message == "0x75 0x73 0x2e"){// page USB currentPage = 'm'; } if(message == "0x34 0x2e"){ // POW currentPage = 'n'; } if(message == "0x35 0x2e"){ // HDD currentPage = 'o'; } if(message == "0x36 0x2e"){ // DATA currentPage = 'p'; } if(message == "0x66 0x31 0x74 0x2e"){ // aqua1 currentPage = 'q'; } if(message == "0x66 0x32 0x74 0x2e"){ // aqua2 currentPage = 'r'; } if(message == "0x70 0x31 0x77 0x2e"){ // pow1 currentPage = 's'; } if(message == "0x74 0x31 0x70 0x2e"){ // temp1 currentPage = 't'; } if(message == "0x6c 0x31 0x69 0x2e"){ // light1 currentPage = 'u'; } if(message == "0x70 0x32 0x77 0x2e"){ // pow2 currentPage = 'v'; } if(message == "0x74 0x32 0x70 0x2e"){ // temp2 currentPage = 'w'; } if(message == "0x6c 0x32 0x69 0x2e"){ // light2 currentPage = 'x'; }     if(message == "0x61 0x6d 0x70 0x2e"){ if(digitalRead(Ampli == LOW)){ digitalWrite(Ampli, HIGH); }else{ digitalWrite(Ampli, LOW); } if(digitalRead(Decoder == LOW)){ digitalWrite(Decoder, HIGH); }else{ digitalWrite(Decoder, LOW); } if(digitalRead(Hdmi == LOW)){ digitalWrite(Hdmi, HIGH); }else{ digitalWrite(Hdmi, LOW); } } if(message == "0x76 0x2b 0x2e"){ // vol+ } if(message == "0x76 0x2d 0x2e"){ // vol- } }     // Serial 3     if(Serial3.available()){ char inByte = Serial3.read(); if(inByte == 'a'){ currentPage = 'a'; // Aegduino } if(inByte == 'b'){ currentPage = 'b'; // sounduino } if(inByte == 'c'){ currentPage = 'c'; // domoduino } if(inByte == 'd'){ currentPage = 'd'; // aquaduino } if(inByte == 'e'){ currentPage = 'e'; // TV } if(inByte == 'f'){ currentPage = 'f'; // BOX } if(inByte == 'g'){ currentPage = 'g'; // PXS } if(inByte == 'h'){ currentPage = 'h'; // PC } if(inByte == 'i'){ currentPage = 'i'; // WII } if(inByte == 'j'){ currentPage = 'j'; // BT } if(inByte == 'k'){ currentPage = 'k'; // RADIO } if(inByte == 'l'){ currentPage = 'l'; // SD } if(inByte == 'm'){ currentPage = 'm'; // USB } if(inByte == 'n'){ currentPage = 'n'; // Domo Pow } if(inByte == 'o'){ currentPage = 'o'; // Domo HDD } if(inByte == 'p'){ currentPage = 'p'; // Domo DATA } if(inByte == 'q'){ currentPage = 'q'; // Aqua 1 } if(inByte == 'r'){ currentPage = 'r'; // Aqua 2 } if(inByte == 's'){ currentPage = 's'; // POW 1 } if(inByte == 't'){ currentPage = 't'; // TEMP 1 } if(inByte == 'u'){ currentPage = 'u'; // LIGHT 1 } if(inByte == 'v'){ currentPage = 'v'; // POW 2 } if(inByte == 'w'){ currentPage = 'w'; // TEMP 2 } if(inByte == 'x'){ currentPage = 'x'; // LIGHT 2 }   if(inByte == 'A'){ if(digitalRead(Ampli == LOW)){ digitalWrite(Ampli, HIGH); }else{ digitalWrite(Ampli, LOW); } if(digitalRead(Decoder == LOW)){ digitalWrite(Decoder, HIGH); }else{ digitalWrite(Decoder, LOW); } if(digitalRead(Hdmi == LOW)){ digitalWrite(Hdmi, HIGH); }else{ digitalWrite(Hdmi, LOW); } } if(inByte == 'B'){ // Vol + } if(inByte == 'C'){ // Vol - }   }           if(currentPage == 'a'){ // Aegduino Serial2.print(F("page0")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);   }     if(currentPage == 'b'){ // Sounduino     Serial2.print(F("page1")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); digitalWrite(Box, LOW);   if(Serial2.available()){ }   if(Serial3.available()){ } }   if(currentPage == 'e'){ // TV     Serial2.print(F("page2")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); if(Serial2.available()){ // OPTICAL IN !!!!!!!!!! }   if(Serial3.available()){ // OPTICAL IN !!!!!!!!!!! } }     if(currentPage == 'f'){ // BOX   if(digitalRead(Box == LOW)){ digitalWrite(Box, HIGH); } Serial2.print(F("page3")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); if(Serial2.available()){ // HDMI SELECTOR !!!!!!!!!! // OPTICAL SELECTOR !!!!!!!! } if(Serial3.available()){ // HDMI SELECTOR !!!!!!!!!! // OPTICAL SELECTOR !!!!!!!! } }   if(currentPage == 'g'){ // PXS   Serial2.print(F("page4")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); if(Serial2.available()){ // HDMI SELECTOR !!!!!!!!!! // OPTICAL SELECTOR !!!!!!!! } if(Serial3.available()){ // HDMI SELECTOR !!!!!!!!!! // OPTICAL SELECTOR !!!!!!!! } }   if(currentPage == 'h'){ // PC   Serial2.print(F("page5")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); if(Serial2.available()){ // HDMI SELECTOR !!!!!!!!!! // OPTICAL SELECTOR !!!!!!!! }   if(Serial3.available()){ // HDMI SELECTOR !!!!!!!!!! // OPTICAL SELECTOR !!!!!!!! } }   if(currentPage == 'i'){ // WII   Serial2.print(F("page6")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); if(Serial2.available()){ // HDMI SELECTOR !!!!!!!!!! // OPTICAL SELECTOR !!!!!!!! } if(Serial3.available()){ // HDMI SELECTOR !!!!!!!!!! // OPTICAL SELECTOR !!!!!!!! } }   if(currentPage == 'j'){ // BT Serial2.print(F("page7")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial1.print(F("BE 70 00 00 08 EB")); // bk8002 mode BT if(digitalRead(Ampli == LOW)){ digitalWrite(Ampli, HIGH); }   }   if(currentPage == 'k'){ // RADIO   if(digitalRead(Ampli == LOW)){ digitalWrite(Ampli, HIGH); }     Serial2.print(F("page8")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);   if(Serial2.available()){ if(message == "0x6e 0x65 0x2e"){ NextStation; } } if(EEPROM.read(EEPROM_Memory) == "0,00"){ Serial2.print("t0.txt="); Serial.write(0x22); Serial2.print("0"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t1.txt="); Serial.write(0x22); Serial2.print(" 90.5"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t2.txt="); Serial.write(0x22); Serial2.print("Viva Cite "); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(EEPROM.read(EEPROM_Memory) == "1,00"){ Serial2.print("t0.txt="); Serial.write(0x22); Serial2.print("1"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t1.txt="); Serial.write(0x22); Serial2.print(" 92.5"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t2.txt="); Serial.write(0x22); Serial2.print("Pure FM "); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(EEPROM.read(EEPROM_Memory) == "2,00"){ Serial2.print("t0.txt="); Serial.write(0x22); Serial2.print("2"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t1.txt="); Serial.write(0x22); Serial2.print(" 95.0"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t2.txt="); Serial.write(0x22); Serial2.print("Nostalgie "); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(EEPROM.read(EEPROM_Memory) == "3,00"){ Serial2.print("t0.txt="); Serial.write(0x22); Serial2.print("3"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t1.txt="); Serial.write(0x22); Serial2.print(" 95.6"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t2.txt="); Serial.write(0x22); Serial2.print("Classic 21"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(EEPROM.read(EEPROM_Memory) == "4,00"){ Serial2.print("t0.txt="); Serial.write(0x22); Serial2.print("4"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t1.txt="); Serial.write(0x22); Serial2.print(" 99.0"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t2.txt="); Serial.write(0x22); Serial2.print("Fun Radio "); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(EEPROM.read(EEPROM_Memory) == "5,00"){ Serial2.print("t0.txt="); Serial.write(0x22); Serial2.print("5"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t1.txt="); Serial.write(0x22); Serial2.print("101.1"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t2.txt="); Serial.write(0x22); Serial2.print("Equinoxe "); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(EEPROM.read(EEPROM_Memory) == "6,00"){ Serial2.print("t0.txt="); Serial.write(0x22); Serial2.print("6"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t1.txt="); Serial.write(0x22); Serial2.print("101.8"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t2.txt="); Serial.write(0x22); Serial2.print("Panach FM "); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(EEPROM.read(EEPROM_Memory) == "7,00"){ Serial2.print("t0.txt="); Serial.write(0x22); Serial2.print("7"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t1.txt="); Serial.write(0x22); Serial2.print("102.2"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t2.txt="); Serial.write(0x22); Serial2.print("Contact FM"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(EEPROM.read(EEPROM_Memory) == "8,00"){ Serial2.print("t0.txt="); Serial.write(0x22); Serial2.print("8"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t1.txt="); Serial.write(0x22); Serial2.print("103.6"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t2.txt="); Serial.write(0x22); Serial2.print("Bel RTL "); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(EEPROM.read(EEPROM_Memory) == "9,00"){ Serial2.print("t0.txt="); Serial.write(0x22); Serial2.print("9"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t1.txt="); Serial.write(0x22); Serial2.print("104.5"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t2.txt="); Serial.write(0x22); Serial2.print("NRJ "); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); }     if(NextStation){ changeNextStation(); writeStationEEPROM(); }   if(Serial3.available()){ } }   if(currentPage == 'l'){ // SD   if(digitalRead(Ampli == LOW)){ digitalWrite(Ampli, HIGH); }     Serial2.print(F("page9")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial1.print(F("BE 70 00 00 03 EB")); // bk8002 mode SD     }   if(currentPage == 'm'){ // USB   if(digitalRead(Ampli == LOW)){ digitalWrite(Ampli, HIGH); }     Serial2.print(F("page10")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial1.print(F("BE 70 00 00 02 EB")); // bk8002 mode USB     }   if(currentPage == 'c'){ // Domoduino Main   digitalWrite(Box, LOW);   Serial2.print(F("page11")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);   if(Serial2.available()){ } if(Serial3.available()){ } }   if(currentPage == 'n'){ // POW Serial2.print(F("page12")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);   if(Serial2.available()){ if(message == "0x6c 0x61 0x2e"){// LED1 if(digitalRead(Led1 == HIGH)){ digitalWrite(Led1, LOW); }else{ digitalWrite(Led1, HIGH); } }   if(message == "0x6c 0x62 0x2e"){ // LED2 if(digitalRead(Led1 == HIGH)){ digitalWrite(Led1, LOW); }else{ digitalWrite(Led1, HIGH); } }   if(message == "0x76 0x61 0x2e"){ // VAMP if(digitalRead(VAMP == HIGH)){ digitalWrite(VAMP, LOW); }else{ digitalWrite(VAMP, HIGH); } }   if(message == "0x76 0x70 0x2e"){ // VPC if(digitalRead(VPC == HIGH)){ digitalWrite(VPC, LOW); }else{ digitalWrite(Led1, HIGH); } } } Serial2.print("t3.txt="); Serial.write(0x22); Serial2.print(sensors.getTempC(pc)); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t4.txt="); Serial.write(0x22); Serial2.print(sensors.getTempC(amp)); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);     if(Serial3.available()){ if(inByte == 'G'){ if(digitalRead(Led1 == HIGH)){ digitalWrite(Led1, LOW); }else{ digitalWrite(Led1, HIGH); } }   if(inByte == 'H'){ if(digitalRead(Led2 == HIGH)){ digitalWrite(Led2, LOW); }else{ digitalWrite(Led2, HIGH); } } if(inByte == 'I'){ if(digitalRead(VAMP == HIGH)){ digitalWrite(VAMP, LOW); }else{ digitalWrite(VAMP, HIGH); } } if(inByte == 'J'){ if(digitalRead(VPC == HIGH)){ digitalWrite(VPC, LOW); }else{ digitalWrite(VPC, HIGH); } } } }     if(currentPage == 'o'){ // HDD   Serial2.print(F("page13")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);   if(Serial2.available()){ if(message == "0x68 0x61 0x2e"){ if(digitalRead(Hdd1 == HIGH)){ digitalWrite(Hdd1, LOW); }else{ digitalWrite(Hdd1, HIGH); } } if(message == "0x68 0x62 0x2e"){ if(digitalRead(Hdd2 == HIGH)){ digitalWrite(Hdd2, LOW); }else{ digitalWrite(Hdd2, HIGH); } } if(message == "0x68 0x63 0x2e"){ if(digitalRead(Hdd3 == HIGH)){ digitalWrite(Hdd3, LOW); }else{ digitalWrite(Hdd3, HIGH); } } if(message == "0x68 0x64 0x2e"){ if(digitalRead(Hdd4 == HIGH)){ digitalWrite(Hdd4, LOW); }else{ digitalWrite(Hdd4, HIGH); } } if(message == "0x68 0x65 0x2e"){ if(digitalRead(Hdd5 == HIGH)){ digitalWrite(Hdd5, LOW); }else{ digitalWrite(Hdd5, HIGH); } } if(message == "0x68 0x66 0x2e"){ if(digitalRead(Hdd6 == HIGH)){ digitalWrite(Hdd6, LOW); }else{ digitalWrite(Hdd6, HIGH); } }   }   if(Serial3.available()){ if(inByte == 'K'){ if(digitalRead(Hdd1 == HIGH)){ digitalWrite(Hdd1, LOW); }else{ digitalWrite(Hdd1, HIGH); } } if(inByte == 'L'){ if(digitalRead(Hdd2 == HIGH)){ digitalWrite(Hdd2, LOW); }else{ digitalWrite(Hdd2, HIGH); } } if(inByte == 'M'){ if(digitalRead(Hdd3 == HIGH)){ digitalWrite(Hdd3, LOW); }else{ digitalWrite(Hdd3, HIGH); } } if(inByte == 'N'){ if(digitalRead(Hdd4 == HIGH)){ digitalWrite(Hdd4, LOW); }else{ digitalWrite(Hdd4, HIGH); } } if(inByte == 'O'){ if(digitalRead(Hdd5 == HIGH)){ digitalWrite(Hdd5, LOW); }else{ digitalWrite(Hdd5, HIGH); } } if(inByte == 'P'){ if(digitalRead(Hdd6 == HIGH)){ digitalWrite(Hdd6, LOW); }else{ digitalWrite(Hdd6, HIGH); } } } }   if(currentPage == 'p'){ // DATA   Serial2.print(F("page14")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);   if(Serial2.available()){ if(t.hour <= '9'){ if(t.hour == '1'){ Serial2.print("t5.txt="); Serial.write(0x22); Serial2.print("01"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.hour == '2'){ Serial2.print("t5.txt="); Serial.write(0x22); Serial2.print("02"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.hour == '3'){ Serial2.print("t5.txt="); Serial.write(0x22); Serial2.print("03"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.hour == '4'){ Serial2.print("t5.txt="); Serial.write(0x22); Serial2.print("04"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.hour == '5'){ Serial2.print("t5.txt="); Serial.write(0x22); Serial2.print("05"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.hour == '6'){ Serial2.print("t5.txt="); Serial.write(0x22); Serial2.print("06"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.hour == '7'){ Serial2.print("t5.txt="); Serial.write(0x22); Serial2.print("07"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.hour == '8'){ Serial2.print("t5.txt="); Serial.write(0x22); Serial2.print("08"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.hour == '9'){ Serial2.print("t5.txt="); Serial.write(0x22); Serial2.print("09"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } }else{ Serial2.print("t5.txt="); Serial.write(0x22); Serial2.print(t.hour); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); }   if(t.min <= '9'){ if(t.min == '1'){ Serial2.print("t6.txt="); Serial.write(0x22); Serial2.print("01"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.min == '2'){ Serial2.print("t6.txt="); Serial.write(0x22); Serial2.print("02"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.min == '3'){ Serial2.print("t6.txt="); Serial.write(0x22); Serial2.print("03"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.min == '4'){ Serial2.print("t6.txt="); Serial.write(0x22); Serial2.print("04"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.min == '5'){ Serial2.print("t6.txt="); Serial.write(0x22); Serial2.print("05"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.min == '6'){ Serial2.print("t6.txt="); Serial.write(0x22); Serial2.print("06"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.min == '7'){ Serial2.print("t6.txt="); Serial.write(0x22); Serial2.print("07"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.min == '8'){ Serial2.print("t6.txt="); Serial.write(0x22); Serial2.print("08"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.min == '9'){ Serial2.print("t6.txt="); Serial.write(0x22); Serial2.print("09"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } }else{ Serial2.print("t6.txt="); Serial.write(0x22); Serial2.print(t.min); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); }   Serial2.print("t7.txt="); Serial.write(0x22); Serial2.print(rtc.getDOWStr(FORMAT_LONG)); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);   if(t.date <= '9'){ if(t.date == '1'){ Serial2.print("t8.txt="); Serial.write(0x22); Serial2.print("01"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.date == '2'){ Serial2.print("t8.txt="); Serial.write(0x22); Serial2.print("02"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.date == '3'){ Serial2.print("t8.txt="); Serial.write(0x22); Serial2.print("03"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.date == '4'){ Serial2.print("t8.txt="); Serial.write(0x22); Serial2.print("04"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.date == '5'){ Serial2.print("t8.txt="); Serial.write(0x22); Serial2.print("05"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.date == '6'){ Serial2.print("t8.txt="); Serial.write(0x22); Serial2.print("06"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.date == '7'){ Serial2.print("t8.txt="); Serial.write(0x22); Serial2.print("07"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.date == '8'){ Serial2.print("t8.txt="); Serial.write(0x22); Serial2.print("08"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(t.date == '9'){ Serial2.print("t8.txt="); Serial.write(0x22); Serial2.print("09"); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } }else{ Serial2.print("t8.txt="); Serial.write(0x22); Serial2.print(t.date); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } Serial2.print("t9.txt="); Serial.write(0x22); Serial2.print(rtc.getMonthStr(FORMAT_LONG)); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);   Serial2.print("t10.txt="); Serial.write(0x22); Serial2.print(t.year); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);   Serial2.print("t11.txt="); Serial.write(0x22); Serial2.print(dht.readTemperature()); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); Serial2.print("t12.txt="); Serial.write(0x22); Serial2.print(dht.readHumidity()); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);   }     }   if(currentPage == 'd'){ // Aquaduino   digitalWrite(Box, LOW);   Serial2.print(F("page15")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);     }     if(currentPage == 'q'){ // Aquarium 1   Serial2.print(F("page16")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);     }     if(currentPage == 'r'){ // Aquarium 2   Serial2.print(F("page17")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);     }     if(currentPage == 's'){ // POW1   Serial2.print(F("page18")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);   if(Serial2.available()){ if(message == "0x70 0x6f 0x61 0x2e"){ if(digitalRead(Pompe1 == HIGH)){ digitalWrite(Pompe1, LOW); }else{ digitalWrite(Pompe1, HIGH); } } if(message == "0x70 0x6f 0x62 0x2e"){ if(digitalRead(Pompe2 == HIGH)){ digitalWrite(Pompe2, LOW); }else{ digitalWrite(Pompe2, HIGH); } } if(message == "0x70 0x61 0x65 0x2e"){ if(digitalRead(PompeAir1 == HIGH)){ digitalWrite(PompeAir1, LOW); }else{ digitalWrite(PompeAir1, HIGH); } } if(message == "0x74 0x31 0x6d 0x2e"){ if(digitalRead(Heat1 == HIGH)){ digitalWrite(Heat1, LOW); }else{ digitalWrite(Heat1, HIGH); } } if(message == "0x6c 0x31 0x64 0x2e"){ if(digitalRead(Light1 == HIGH)){ digitalWrite(Light1, LOW); }else{ digitalWrite(Light1, HIGH); } } }   if(Serial3.available()){   if(inByte == 'Q'){ if(digitalRead(Pompe1 == HIGH)){ digitalWrite(Pompe1, LOW); }else{ digitalWrite(Pompe1, HIGH); } } if(inByte == 'R'){ if(digitalRead(Pompe2 == HIGH)){ digitalWrite(Pompe2, LOW); }else{ digitalWrite(Pompe2, HIGH); } } if(inByte == 'S'){ if(digitalRead(PompeAir1 == HIGH)){ digitalWrite(PompeAir1, LOW); }else{ digitalWrite(PompeAir1, HIGH); } } if(inByte == 'T'){ if(digitalRead(Heat1 == HIGH)){ digitalWrite(Heat1, LOW); }else{ digitalWrite(Heat1, HIGH); } } if(inByte == 'U'){ if(digitalRead(Light1 == HIGH)){ digitalWrite(Light1, LOW); }else{ digitalWrite(Light1, HIGH); } } } }     if(currentPage == 't'){ // TEMP1   Serial2.print(F("page19")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);   if(Serial2.available()){ /* if(message == "0x6d 0x69 0x75 0x2e"){   // Temp Mini UP   }   if(message == "0x6d 0x69 0x64 0x2e"){   // Temp Mini DOWN   }   if(message == "0x6d 0x61 0x75 0x2e"){   // Temp Maxi UP   }   if(message == "0x6d 0x61 0x64 0x2e"){   // Temp Maxi DOWN   }*/ Serial2.print("t13.txt="); Serial.write(0x22); Serial2.print(sensors.getTempC(fish1)); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(sensors.getTempC(fish1) <= 24.5){ digitalWrite(Heat1, HIGH); } if(sensors.getTempC(fish1) >= 25.5){ digitalWrite(Heat1, LOW); }   if(Serial3.available()){ /* if(inByte == 'V'){   // Temp Mini UP   }   if(inByte == 'W'){   // Temp Mini DOWN   }   if(inByte == 'X'){   // Temp Maxi UP   }   if(inByte == 'Y'){   // Temp Maxi DOWN   }*/ } }   if(currentPage == 'u'){ // LIGHT1   Serial2.print(F("page20")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);   if(Serial2.available()){ /* if(message == "0x64 0x2d 0x2e"){   // Dim LED -   }   if(message == "0x64 0x2b 0x2e"){   // Dim LED +   }*/ }   if(Serial3.available()){ /* if(inByte == 'y'){   // Dim LED -   }   if(inByte == 'z'){   // Dim LED +   }*/ } }   if(currentPage == 'v'){ // POW2   Serial2.print(F("page21")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);   if(Serial2.available()){ if(message == "0x70 0x6f 0x63 0x2e"){ if(digitalRead(Pompe3 == HIGH)){ digitalWrite(Pompe3, LOW); }else{ digitalWrite(Pompe3, HIGH); } } /*if(message == "0x70 0x6f 0x64 0x2e"){   if(digitalRead(Pompe4 == HIGH)){   digitalWrite(Pompe4, LOW);   }else{   digitalWrite(Pompe4, HIGH);   }   }   if(message == "0x70 0x61 0x66 0x2e"){   if(digitalRead(PompeAir2 == HIGH)){   digitalWrite(PompeAir2, LOW);   }else{   digitalWrite(PompeAir2, HIGH);   }   }*/ if(message == "0x74 0x32 0x6d 0x2e"){ if(digitalRead(Heat2 == HIGH)){ digitalWrite(Heat2, LOW); }else{ digitalWrite(Heat2, HIGH); } } /*if(message == "0x6c 0x32 0x64 0x2e"){   if(digitalRead(Light2 == HIGH)){   digitalWrite(Light2, LOW);   }else{   digitalWrite(Light2, HIGH);   }   }*/ }   if(Serial3.available()){   if(inByte == 'Q'){ if(digitalRead(Pompe3 == HIGH)){ digitalWrite(Pompe3, LOW); }else{ digitalWrite(Pompe3, HIGH); } } /*if(inByte == 'R'){   if(digitalRead(Pompe4 == HIGH)){   digitalWrite(Pompe4, LOW);   }else{   digitalWrite(Pompe4, HIGH);   }   }   if(inByte == 'S'){   if(digitalRead(PompeAir2 == HIGH)){   digitalWrite(PompeAir2, LOW);   }else{   digitalWrite(PompeAir2, HIGH);   }   }*/ if(inByte == 'T'){ if(digitalRead(Heat2 == HIGH)){ digitalWrite(Heat2, LOW); }else{ digitalWrite(Heat2, HIGH); } } /*if(inByte == 'U'){   if(digitalRead(Light2 == HIGH)){   digitalWrite(Light2, LOW);   }else{   digitalWrite(Light2, HIGH);   }   }*/ } }   if(currentPage == 'w'){ // TEMP2   Serial2.print(F("page22")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);   if(Serial2.available()){ /* if(message == "0x6e 0x2b 0x2e"){   // Temp Mini UP   }   if(message == "0x6e 0x2d 0x2e"){   // Temp Mini DOWN   }   if(message == "0x6d 0x2b 0x2e"){   // Temp Maxi UP   }   if(message == "0x6d 0x2d 0x2e"){   // Temp Maxi DOWN   }*/ Serial2.print("t16.txt="); Serial.write(0x22); Serial2.print(sensors.getTempC(fish2)); Serial2.write(0x22); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff); } if(sensors.getTempC(fish2) <= 24.5){ digitalWrite(Heat2, HIGH); } if(sensors.getTempC(fish2) >= 25.5){ digitalWrite(Heat2, LOW); }   if(Serial3.available()){ /*if(inByte == 'V'){   // Temp Mini UP   }   if(inByte == 'W'){   // Temp Mini DOWN   }   if(inByte == 'X'){   // Temp Maxi UP   }   if(inByte == 'Y'){   // Temp Maxi DOWN   }*/ } }   if(currentPage == 'x'){ // LIGHT2   Serial2.print(F("page23")); Serial2.write(0xff); Serial2.write(0xff); Serial2.write(0xff);   if(Serial2.available()){ /*if(message == "0x64 0x69 0x2d 0x2e"){   // Dim LED -   }   if(message == "0x64 0x69 0x2b 0x2e"){   // Dim LED +   }*/ }   if(Serial3.available()){ /*if(inByte == 'y'){   // Dim LED -   }   if(inByte == 'z'){   // Dim LED +   }*/ } }   }// End Loop     void FrequenceStation(){ radio.setFrequency(frequence[Station]); }   void changeNextStation(){ Station ++; if(Station >= sizeof(frequence) / sizeof(frequence[0])) { Station = 0; } FrequenceStation();   }   void writeStationEEPROM(){ EEPROM.write(EEPROM_Memory, Station); }   void readStationEEPROM(){ char station = EEPROM.read(EEPROM_Memory); if(station < 0 || station > sizeof(frequence) / sizeof(frequence[0])) { station = 0; EEPROM.write(EEPROM_Memory, station); } Station = station; }

---

J'oubliais :

Serial1 = BK8002 Bluetooth
Serial2 = Nextion HMI
Serial3 = HC-05

Je n'utilise la bibliothèque Nextion que pour le texte, le reste est programmé sans la bibliothèque
Je ne suis pas encore familier avec l'I2C (à part pour les RTC où il n'y a quasi rien à faire...)

Les adresses trouvées pour l'instant par le programme I2C Finder :
PT2258 : 0X4A
PT2323 : 0X44

Cordialement,

Aegnor

Ah oui, mais près de 2000 lignes de code quand même:aie:

Ce serait bien de cibler le problème exactement, ou de faire un un programme de test plus petit qui met en évidence le souci. Je ne vois pas de communication I2C dans ton programme :koi:

Et bien, il n'y en a pas encore,

Pour l'instant, j'ai juste mis mes marqueurs pour savoir où je dois insérer le code, le soucis en fait c'est que comme je ne connais... euuuuuuuh... ben en fait rien en I2C :calim2:
Je ne sais pas du tout comment le declarer, ni quel "wire.write" je dois mettre pour le volume ou meme pour sélectionner les entrées...
Dans la doc, j'ai du mal à comprendre si c'est en binaire, pourquoi ils mettent C0, C1, C2, C3,...

En rentrant ce soir après le boulot, je vais essayer de te faire un p'tit programme avec le minimum pour les fonctions, c'est vrai que ce sera plus clair que le code complet...

Par contre, quand tout fonctionnera, je ferai un p'tit tuto ;-)

Re-Bonjour,
Je pense avoir trouvé comment faire pour commander le PT2323 (selecteur d'entrées)

Pour le PT2258, si j'ai bien compris la doc, il est impossible de faire du +1 / -1 dB, mais je dois écrire à chaque fois la valeur comprise entre 0 (volume max) et -79 dB
Ai-je bien compris ou c'est toujours aussi chinois pour moi ?

Donc ma question change :-)
Est-ce que le code ci dessous pour le PT2323 est correct ?

Pour le PT2258, comment puis-je faire pour augmenter ou diminuer le volume sans devoir stocker le volume à chaque fois sur l'EEPROM (ce qui va très vite le saturer...) ou alourdir le code existant ?
J'ai trouver un exemple de commande du PT2258 sur la toile, mais en fait, je ne comprends rien à ce code... est-ce que tu pourrais éclairer ma lanterne s'il te plaît ?

Grand merci d'avance,

Aegnor.
Maintenant, le code ;-)

Code:

---

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102

#include "Wire.h" #define PT2258 0x44 #define PT2323 0X4A   void setup() { Wire.begin();   // pt2258 Wire.beginTransmission(PT2258); Wire.write(0xC0); // Vider le cache Wire.endTransmission(); Wire.beginTransmission(PT2258); // programmer volume de depart Wire.write(0xd4); // -40dB Wire.write(0x2e); // -2dB Wire.endTransmission(); // = -42 dB volume de départ     }   void loop() {   // PT2323 : // si entrée 1 : Wire.beginTransmission(PT2323); // ==> pour Bluetooth Wire.write(0xcb); //(11001011 ( = 1100 + C3 C2 C1 C0) Wire.endTransmission();   // si entrée 2 : Wire.beginTransmission(PT2323); // ==> pour Radio Wire.write(0xca); //(11001010 ( = 1100 + C3 C2 C1 C0) Wire.endTransmission();   // si entrée 3 : Wire.beginTransmission(PT2323); // ==> pour MP3 externe Wire.write(0xc9); //(11001001 ( = 1100 + C3 C2 C1 C0) Wire.endTransmission();   // si entrée 4 : Wire.beginTransmission(PT2323); // ==> Autre AUX Wire.write(0xc8); //(11001000 ( = 1100 + C3 C2 C1 C0) Wire.endTransmission();   // si entrée 6 canaux : Wire.beginTransmission(PT2323); // ==> Convertisseur Optique / 5.1 Wire.write(0xc7); //(11000111 ( = 1100 + C3 C2 C1 C0) Wire.endTransmission();   // si effet surround avancé activé : Wire.beginTransmission(PT2323); Wire.write(0xd0); //(11010000) Wire.endTransmission();   // si effet surround avancé déactivé : Wire.beginTransmission(PT2323); Wire.write(0xd1); //(11010001) Wire.endTransmission();   // si 6 canaux +6 dB : Wire.beginTransmission(PT2323); Wire.write(0x91); //(10010001) Wire.endTransmission();   // si 6 canaux +0 dB : Wire.beginTransmission(PT2323); Wire.write(0x90); //(10010000) Wire.endTransmission();   // MUTE : Wire.beginTransmission(PT2323); Wire.write(0xfe); //(11111110) Wire.endTransmission();   // UNMUTE Wire.beginTransmission(PT2323); Wire.write(0xff); //(11111111) Wire.endTransmission();     // PT2258       uint8_t i; // Partie de code trouvée sur le net que je ne comprends pas ! for (i = 70; i; i--) { set_volume(i); delay(100); } for (i = 1; i <= 70; i++) { set_volume(i); delay(100); } }   void set_volume(uint8_t value) { uint8_t tens = value / 10; uint8_t ones = value % 10; Wire.beginTransmission(PT2258); Wire.write(0x80 | tens); Wire.write(0x90 | ones); Wire.endTransmission(); }

---

Bonsoir,

pour le PT2258...

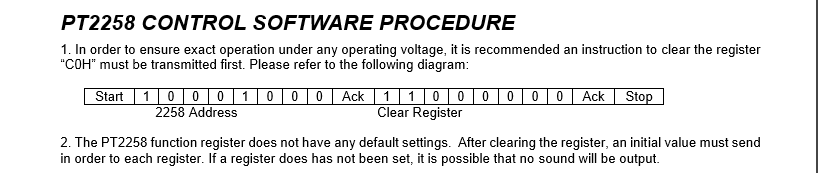

Dans le protocole I2C, l'adresse est codée sur 7 bits, et le 8e bit de poids faible est le bit de direction (0=write) :

Pièce jointe 261893

L'adresse est donc : 1000100, soit 44 en hexa. L'adresse du composant est donc correcte:ccool:


Sauf que l'adresse est paramétrable :

Citation:

---

PT2258 ADDRESS CODE
PT2258 Address Code depends on the state of CODE1 (Pin No.17) and CODE2 (Pin No.4).
If CODE1 or CODE2 is connected to Vcc, then CODE1 or CODE2 is set to “1”. If CODE1 or CODE2 is connected to the
Ground, it is set to “0”.

---

D'après la doc, l'adresse 0x44 est correcte si la broche CODE1 est reliée à Vcc et CODE2 est reliée à GND. C'est déjà un truc à vérifier, je regarde le reste...

Re-Bonsoir ;)
Oui oui, c'est bien CODE1 ==> VCC, et CODE2 GND
Je comprends mieux alors pourquoi l'adresse ne corresponds pas quand je prends les 8 binaires...
Si c'est pareil avec les autres codes, je peux recommencer mes conversions :oops: car c'est uniquement du MSB jusqu'au binaire précédent le LSB :D

Je vais déjà remodifier ça

Merciiiiiiiii (1000X !)

Encore une question, peut-être un peu bête, mais...
Dans l'adresse, on prends 7 bits (sans le LSB qui est le bit de poids faible si j'ai bien compris et sert juste à donner le sens lire ou écrire)
Mais dans les commandes à envoyer, on écrit bien en 8 bits, c'est correct ?

Si c'est ça, je suis content, les bases de l'I2C commencent à rentrer...


Aegnor

Salut,

Citation:

---

Envoyé par Aegnor1975

Je pense avoir trouvé comment faire pour commander le PT2323 (selecteur d'entrées)

---

Ok !

Citation:

---

Envoyé par Aegnor1975

Donc ma question change :-)
Est-ce que le code ci dessous pour le PT2323 est correct ?

---

Concernant le PT2323
Dans la datasheet du PT2323, on voit que pour sélectionner une des chaines en entrée, il faut envoyer la valeur MSB => 1100 (0xC) suivi du groupe, ici j'ai pris le groupe 1 de valeur LSB => 1011 (0xB)
Donc en envoyant MSB suivi du LSB, ça donne 0xCB, on sélectionne les entrées L1 et R1
Pièce jointe 261902

Ce code semble donc fonctionner

Code:

---

1 2 3 4 5 6

// PT2323 : // si entrée 1 : Wire.beginTransmission(PT2323); // ==> pour Bluetooth Wire.write(0xcb); //(11001011 ( = 1100 + C3 C2 C1 C0) Wire.endTransmission();

---

Concernant le PT2258
Cette doc est assez tordue je trouve.

Citation:

---

Envoyé par Aegnor1975

Pour le PT2258, si j'ai bien compris la doc, il est impossible de faire du +1 / -1 dB, mais je dois écrire à chaque fois la valeur comprise entre 0 (volume max) et -79 dB
Ai-je bien compris ou c'est toujours aussi chinois pour moi ?

---

Oui tu peux faire varier le volume de par pas de 1dB mais il faut respecter une séquence bien définie. C'est à dire que si tu veux atténuer le son à -13dB, tu dois envoyer -10dB suivi de -3dB

Exemple avec la datasheet et par exemple -15dB sur la voix une.
Pour accéder à la voix 1, aux dizaines de dB (en violet) l'adresse est 1000 (0x8) suivie de la valeur des dizaines de dB (B3 toujours égale à 0 B2 B1 B0), ici j'ai pris -10dB, voir tableau le plus bas, valeur 0001 (0x1)
Ensuite on doit accéder à la voix 1 mais aux unités de dB (en vert) l'adresse est 1001 (0x9) suivi de la valeur de l'unité dB (A3 A2 A1 A0), ici j'ai pris -5dB, voir tableau le plus bas, valeur 0101 (0x5)


Donc en envoyant :
0x81 suivi de 0x95, tu baisses le son de la voix 1 de -15dB
voir cette exemple pour l'explication de ton programme plus bas


Pièce jointe 261909

Citation:

---

Envoyé par =Aegnor1975

J'ai trouver un exemple de commande du PT2258 sur la toile, mais en fait, je ne comprends rien à ce code... est-ce que tu pourrais éclairer ma lanterne s'il te plaît ?

---

Alors voici ce que ça donne :
Déjà tu peux remarquer les adresses de bases 0x80 et 0x90 dont on vient de parler plus haut. Maintenant imagine que value vaut 15 sous entendu dB.

tens = 15 / 10 = 1 (car on est sur une division entière et non flottante)
ones = 15 % 10 = 5 (l'opérateur modulo donne le reste de la division)

Ensuite on fait un masque 0x80 OU tens ce qui donne 0x80 OU 0x01 = 0x81

Puis on fait le même masque avec 0x90 OU ones ce qui donne 0x90 OU 0x05 = 0x95

Donc en envoyant :
0x81 suivi de 0x95, tu baisses le son de la voix 1 de -15dB

Code:

---

1 2 3 4 5 6 7 8

void set_volume(uint8_t value) { uint8_t tens = value / 10; uint8_t ones = value % 10; Wire.beginTransmission(PT2258); Wire.write(0x80 | tens); Wire.write(0x90 | ones); Wire.endTransmission(); }

---

Citation:

---

Envoyé par Aegnor1975

Pour le PT2258, comment puis-je faire pour augmenter ou diminuer le volume sans devoir stocker le volume à chaque fois sur l'EEPROM (ce qui va très vite le saturer...) ou alourdir le code existant ?

---

Pourquoi souhaites tu stocker sans cesse le volume ? Tu peux le faire qu'a l'extinction pour retrouver la dernière config à l'allumage.

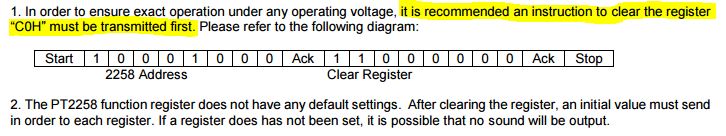

Oui, regarde l'allure d'une trame (bleu=maître=ton arduino par exemple et rouge=esclave=PT2258) :

Pièce jointe 261914

Le bit à 0 qui suit l'adresse indique une opération d'écriture (write), le bit est à 1 pour une opération de lecture (read).

Waouuuuuuuh ! ça c'est des explications !!!
Merci à tous les 2 !!!

Je suis content aussi car au moins pour le PT2323 c'était déjà bon !

Reste pour le PT2258 où ça reste encore un peu flou...

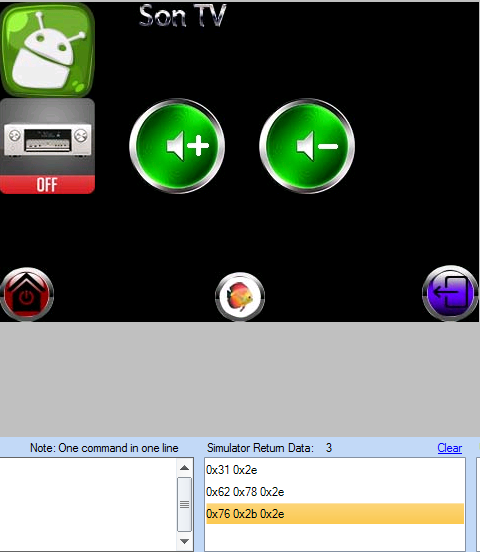

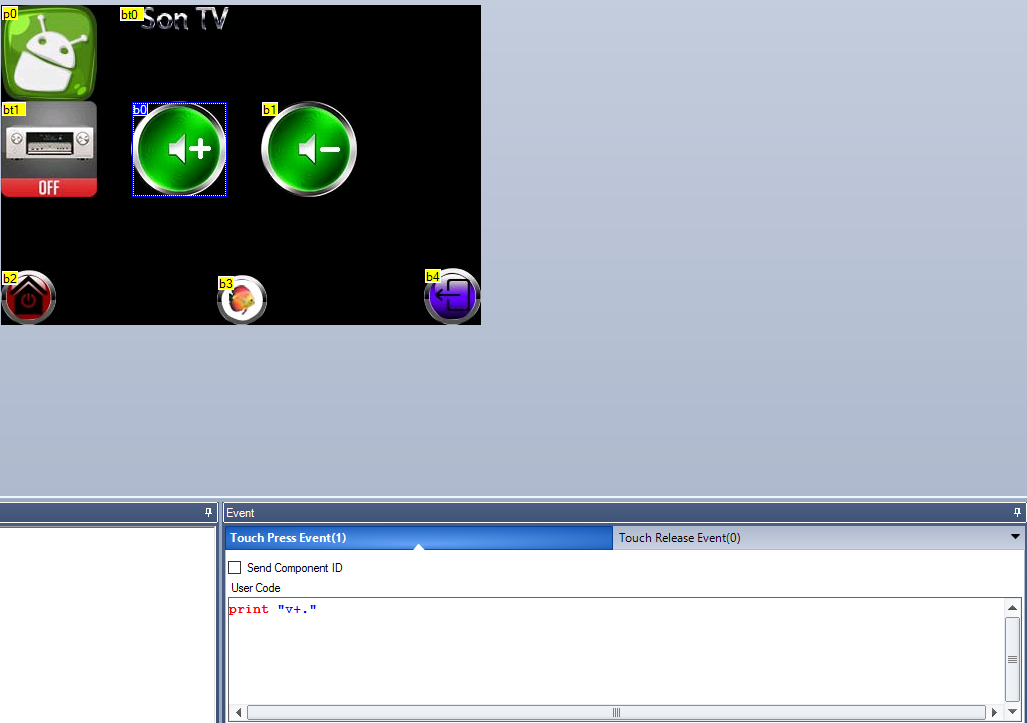

En fait, sur mon écran Nextion, comme pour les commandes du HC-05, je voulais simplement faire un bouton + et - pour le volume
Et c'est là que je ne comprends pas bien, est-ce que chaque fois que je pousse sur le + je dois lire le volume sur le PT2258 pour renvoyer un +1 et vice versa ?
ou alors il y a un moyen plus simple ?

Vraiment désolé si les questions vous paraissent stupides, mais je commence seulement à entrevoir les possibilités de l'I2C qui ouvre pas ma de portes sur la communication, et j'essaye vraiment de comprendre !

Encore un grand merci !!!

je crois que je suis un peu perdu avec la datasheet qui ne donne que des diminutions de volume, mais pas d'augmentation de volume...

ici par exemple, je fixe le volume de départ à -42dB :

Code:

---

1 2 3 4 5

Wire.beginTransmission(PT2258); // programmer volume de depart Wire.write(0xd4); // -40dB Wire.write(0x2e); // -2dB Wire.endTransmission(); // = -42 dB volume de départ

---

donc, si je pousse sur le volume + je dois envoyer -41 dB ?

Code:

---

1 2 3 4 5

Wire.beginTransmission(PT2258); Wire.write(0xd4); // -40dB Wire.write(0xe1); // -1dB Wire.endTransmission(); // = -41dB

---

Et donc pour chaque pression renvoyer la même chose ? ou il y a un moyen plus simple comme la fonction dans le code exemple que je ne comprenais pas ?

Comme ça :

Code:

---

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

uint8_t i; for (i = 70; i; i--) { set_volume(i); delay(100); } for (i = 1; i <= 70; i++) { set_volume(i); delay(100); } }   void set_volume(uint8_t value) { uint8_t tens = value / 10; uint8_t ones = value % 10; Wire.beginTransmission(PT2258); Wire.write(0xd0 | tens); // 0 dizaines Wire.write(0xe1 | ones); // 1 unité Wire.endTransmission(); }

---

ça devrait donner un pas de 1dB, non ?

Bonsoir

L'atténuation est absolue entre l'entrée et la sortie, pas relative par rapport à l'état précédent.
Il te faut stocker la valeur que tu écris dans une variable. Quand tu presses le volume +, il faut réduire cette variable et envoyer sa nouvelle valeur au PT2258.

Le circuit ne fait que de l'atténuation, le volume max est alors obtenu avec la valeur 0dB où la sortie sera au même niveau que l'entrée. Si on veut pouvoir faire une amplification, il faut faire suivre ou précéder la puce par un (pré-)ampli audio à taux fixe. Si cet ampli double la valeur du signal, il effectue une amplification de 3dB, et l'ensemble PT2258 + ampli aura un gain/atténuation de +3dB à -76dB par pas de 1dB. (les 0 à -79 du PT2258 additionné au +3 constant de l'ampli)

Bonne nuit

Delias

message croisé avec celui de Delias, pas assez rapide pour écrire

Citation:

---

Envoyé par Aegnor1975

je crois que je suis un peu perdu avec la datasheet qui ne donne que des diminutions de volume, mais pas d'augmentation de volume...

---

Le dB est un rapport de puissance qui représente une atténuation du volume dans ton cas.
dB = 10 log (Une puissance de sortie / Puissance d'entrée)

0 dB veut dire que la puissance de sortie = puissance d'entrée, autrement dit aucune atténuation
-3 dB veut dire que la puissance de sortie est deux fois moins grande que la puissance en entrée, le son a été atténué de -3 dB

Citation:

---

Envoyé par Aegnor1975

ici par exemple, je fixe le volume de départ à -42dB :

---

Attention tu as écrit 0x2e au lieu de 0xE2 à la 3ème ligne.

Code:

---

1 2 3 4 5

Wire.beginTransmission(PT2258); // programmer volume de depart Wire.write(0xd4); // -40dB Wire.write(0x2e); // -2dB ************************************* Attention c'est 0xe2 ************************************* Wire.endTransmission(); // = -42 dB volume de départ

---

Citation:

---

Envoyé par Aegnor1975

donc, si je pousse sur le volume + je dois envoyer -41 dB ?

---

Exacte.
Tu baisses l'atténuation (cela veut dire que tu pousses le son mais le terme n'est pas juste voir plus bas) Par contre je te conseil d'y aller par palier plus grand car dB par dB je ne suis pas sur que ton oreille l'entende ? A essayer quand même.

Code:

---

1 2 3 4 5

Wire.beginTransmission(PT2258); Wire.write(0xd4); // -40dB Wire.write(0xe1); // -1dB Wire.endTransmission(); // = -41dB

---

Citation:

---

Envoyé par Aegnor1975

Et donc pour chaque pression renvoyer la même chose ? ou il y a un moyen plus simple comme la fonction dans le code exemple que je ne comprenais pas ?

---

Malheureusement a chaque fois il faut passer par cette séquence. Dans le programme précédent, celui que tu as récupéré, ce n'est en réalité qu'une astuce d'écriture mais qui revient à la même chose que ce que toi tu écris ci dessus.


ps : Lorsque tu vas de 0 dB à -75 dB par exemple, on parlera toujours d'atténuation même si l'atténuation 0 dB signifie puissance de sortie = puissance d'entrée. Le terme inverse c'est l'amplification qui permet d'aller au delà du 0 dB, +3 dB, +10 dB, donc parler de monter ou pousser le son est assez relatif. Sans amplificateur, on ne peut pas monter le son, on ne peut que faire zéro atténuation donc 0 dB.

Et bien grand merci à tous ! j'ai enfin compris !
Pour éviter donc d'écrire 80 fonctions pour les 80 pas du volume, je crois que par 2 dB ce sera déjà très bien !
40 paliers différents seront déjà pas mal !
Avec un bouton rotatif pour le volume ce serait différent mais là...

Donc... pour faire le plus simple et performant possible, pour le code, j'imaginais un truc dans ce genre là :

Code:

---

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310

#include "Wire.h" #define PT2258 0X44 #define PT2323 0X4A   int Volume   void setup() { Wire.begin();   // pt2258 Wire.beginTransmission(PT2258); Wire.write(0xC0); // Vider le cache Wire.endTransmission(); Wire.beginTransmission(PT2258); // programmer volume de depart Wire.write(0xD4); // -40dB Wire.write(0xE2); // -2dB Wire.endTransmission(); // = -42 dB volume de départ   }   void selecteurVolume(int Volume){ switch (Volume){ case 0: Wire.beginTransmission(PT2258); Wire.send(0xD7); Wire.send(0xE9); Wire.endTransmission(); break;   case 1: Wire.beginTransmission(PT2258); Wire.send(0XD7); Wire.send(0XE6); Wire.endTransmission(); break;   case 2: Wire.beginTransmission(PT2258); Wire.send(0XD7); Wire.send(0XE4); Wire.endTransmission(); break;   case 3: Wire.beginTransmission(PT2258); Wire.send(0XD7); Wire.send(0XE2); Wire.endTransmission(); break;   case 4: Wire.beginTransmission(PT2258); Wire.send(0XD7); Wire.send(0XE0); Wire.endTransmission(); break;   case 5: Wire.beginTransmission(PT2258); Wire.send(0XD6); Wire.send(0XE8); Wire.endTransmission(); break;   case 6: Wire.beginTransmission(PT2258); Wire.send(0xD6); Wire.send(0xE6); Wire.endTransmission(); break;   case 7: Wire.beginTransmission(PT2258); Wire.send(0XD6); Wire.send(0XE4); Wire.endTransmission(); break;   case 8: Wire.beginTransmission(PT2258); Wire.send(0XD6); Wire.send(0XE2); Wire.endTransmission(); break;   case 9: Wire.beginTransmission(PT2258); Wire.send(0XD6); Wire.send(0XE0); Wire.endTransmission(); break;   case 10: Wire.beginTransmission(PT2258); Wire.send(0XD5); Wire.send(0XE8); Wire.endTransmission(); break;   case 11: Wire.beginTransmission(PT2258); Wire.send(0XD5); Wire.send(0XE6); Wire.endTransmission(); break;   case 12: Wire.beginTransmission(PT2258); Wire.send(0xD5); Wire.send(0xE4); Wire.endTransmission(); break;   case 13: Wire.beginTransmission(PT2258); Wire.send(0XD5); Wire.send(0XE2); Wire.endTransmission(); break;   case 14: Wire.beginTransmission(PT2258); Wire.send(0XD5); Wire.send(0XE0); Wire.endTransmission(); break;   case 15: Wire.beginTransmission(PT2258); Wire.send(0XD4); Wire.send(0XE8); Wire.endTransmission(); break;   case 16: Wire.beginTransmission(PT2258); Wire.send(0XD4); Wire.send(0XE6); Wire.endTransmission(); break;   case 17: Wire.beginTransmission(PT2258); Wire.send(0XD4); Wire.send(0XE4); Wire.endTransmission(); break;   case 18: Wire.beginTransmission(PT2258); Wire.send(0xD4); Wire.send(0xE2); Wire.endTransmission(); break;   case 19: Wire.beginTransmission(PT2258); Wire.send(0XD4); Wire.send(0XE0); Wire.endTransmission(); break;   case 20: Wire.beginTransmission(PT2258); Wire.send(0XD3); Wire.send(0XE8); Wire.endTransmission(); break;   case 21: Wire.beginTransmission(PT2258); Wire.send(0XD3); Wire.send(0XE6); Wire.endTransmission(); break;   case 22: Wire.beginTransmission(PT2258); Wire.send(0XD3); Wire.send(0XE4); Wire.endTransmission(); break;   case 23: Wire.beginTransmission(PT2258); Wire.send(0XD3); Wire.send(0XE2); Wire.endTransmission(); break;   case 24: Wire.beginTransmission(PT2258); Wire.send(0xD3); Wire.send(0xE0); Wire.endTransmission(); break;   case 25: Wire.beginTransmission(PT2258); Wire.send(0XD2); Wire.send(0XE8); Wire.endTransmission(); break;   case 26: Wire.beginTransmission(PT2258); Wire.send(0XD2); Wire.send(0XE6); Wire.endTransmission(); break;   case 27: Wire.beginTransmission(PT2258); Wire.send(0XD2); Wire.send(0XE4); Wire.endTransmission(); break;   case 28: Wire.beginTransmission(PT2258); Wire.send(0XD2); Wire.send(0XE2); Wire.endTransmission(); break;   case 29: Wire.beginTransmission(PT2258); Wire.send(0XD2); Wire.send(0XE0); Wire.endTransmission(); break;   case 30: Wire.beginTransmission(PT2258); Wire.send(0xD1); Wire.send(0xE8); Wire.endTransmission(); break;   case 31: Wire.beginTransmission(PT2258); Wire.send(0XD1); Wire.send(0XE6); Wire.endTransmission(); break;   case 32: Wire.beginTransmission(PT2258); Wire.send(0XD1); Wire.send(0XE4); Wire.endTransmission(); break;   case 33: Wire.beginTransmission(PT2258); Wire.send(0XD1); Wire.send(0XE2); Wire.endTransmission(); break;   case 34: Wire.beginTransmission(PT2258); Wire.send(0XD1); Wire.send(0XE0); Wire.endTransmission(); break;   case 35: Wire.beginTransmission(PT2258); Wire.send(0XD0); Wire.send(0XE8); Wire.endTransmission(); break;   case 36: Wire.beginTransmission(PT2258); Wire.send(0xD0); Wire.send(0xE6); Wire.endTransmission(); break;   case 37: Wire.beginTransmission(PT2258); Wire.send(0XD0); Wire.send(0XE4); Wire.endTransmission(); break;   case 38: Wire.beginTransmission(PT2258); Wire.send(0XD0); Wire.send(0XE2); Wire.endTransmission(); break;   case 39: Wire.beginTransmission(PT2258); Wire.send(0XD0); Wire.send(0XE0); Wire.endTransmission(); break; } }   void loop(){   // OOOOOOOPSSSSSS encore une fois perdu ici...   }

---

Mais je bloque encore sur le code...
Pour les déclarations, et le setup, je ne suis pas sûr que ce soit complet, et pour le loop, là je n'ai aucune idée sachant que j'appelle le volume de 2 façons différentes

Code:

---

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

if(Serial2.available()){ // Nextion if(message == "0x76 0x2b 0x2e"){ // Commande Volume + } if(message == "0x76 0x2d 0x2e"){ // Commande Volume - } }   if(Serial3.available()){ char inByte = Serial3.read(); if(inByte == 'B'){ // Vol + } if(inByte == 'C'){ // Vol - } }

---

Puis-je encore vous demander votre aide pour ces fonctions ?
Y a-t-il un moyen plus simple pour le code ?

Grand merci à vous tous encore !!!

Aegnor
