Soucis grid matplotlib

Version imprimable

1 pièce(s) jointe(s)

Bonjour à tous :)

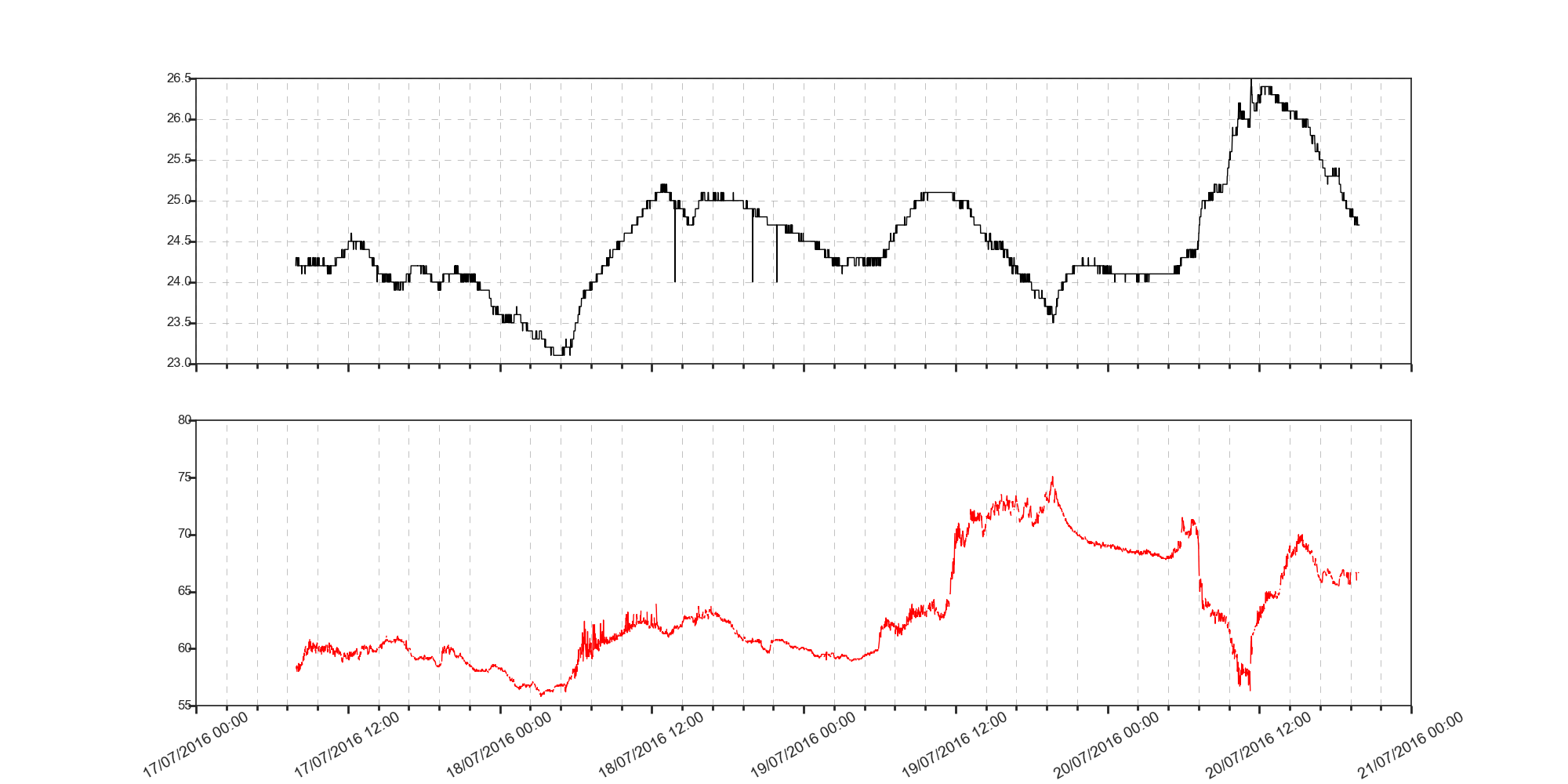

J'ai un petit soucis sous matplotlib. J'ai un subplot comme ceci :

Pièce jointe 216577

Pourquoi n'ai-je pas la grille complete pour le plot d'en bas (minor grid ok mais major grid absente) ?

Code:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
 import numpy as np
import matplotlib.pyplot as plt
import matplotlib.dates as mdates
import datetime
from matplotlib.dates import strpdate2num
from matplotlib.ticker import AutoMinorLocator

minorLocator = AutoMinorLocator()

y = np.loadtxt ('t.txt')
z = np.loadtxt ('h.txt')
x = np.loadtxt('d.txt',comments='#', delimiter='\t', converters = { 0 : strpdate2num('%Y-%m-%d %H:%M:%S') }, dtype=None)
np.putmask(y, y<20, np.nan)
np.putmask(y, y>50, np.nan)
np.putmask(z, z>98, np.nan)
np.putmask(z, z<20, np.nan)

plt.style.use('seaborn-white')
#plt.style.use('fivethirtyeight')
#plt.style.use('seaborn-white')

#plt.rcParams['font.family'] = 'serif'
#plt.rcParams['font.serif'] = 'Ubuntu'
#plt.rcParams['font.monospace'] = 'Ubuntu Mono'
plt.rcParams['font.size'] = 10
plt.rcParams['axes.labelsize'] = 10
plt.rcParams['axes.labelweight'] = 'bold'
plt.rcParams['axes.titlesize'] = 10
plt.rcParams['xtick.labelsize'] = 12
plt.rcParams['ytick.labelsize'] = 12
plt.rcParams['legend.fontsize'] = 10
plt.rcParams['figure.titlesize'] = 18

fig = plt.figure(figsize=(20,10))
#plt.subplot(2,1,1)

ax1 = fig.add_subplot(2,1,1,)
ax1.xaxis.set_minor_locator(minorLocator)

ax1.legend(loc=4, fontsize=10)
plt.setp(ax1.get_xticklabels(), visible=False)
plt.tick_params(which='both', width=2)
plt.tick_params(which='major', length=7)
plt.tick_params(which='minor', length=4)
plt.grid(b=True, which='both', color='0.65',linestyle='--')
ax1.xaxis.set_major_formatter(mdates.DateFormatter('%d/%m/%Y %H:%M'))
ax1.yaxis.grid(True, which='major')
ax1.yaxis.grid(True, which='minor')
ax1.get_xaxis().tick_bottom()
ax1.get_yaxis().tick_left()

ax1.plot(x, y, 'k-', linewidth=1)

ax2 = fig.add_subplot(2,1,2)
ax2.xaxis.set_minor_locator(minorLocator)
plt.setp(ax2.get_xticklabels(), fontsize=14,rotation=30)
plt.tick_params(which='both', width=2)
plt.tick_params(which='major', length=7)
plt.tick_params(which='minor', length=4)
plt.grid(b=True, which='both', color='0.65',linestyle='--')
ax2.grid(True)

ax2.xaxis.set_major_formatter(mdates.DateFormatter('%d/%m/%Y %H:%M'))
ax2.yaxis.grid(True, which='both')
ax2.xaxis.grid(True, which='major')
ax2.yaxis.grid(True, which='minor')
ax2.get_xaxis().tick_bottom()
ax2.get_yaxis().tick_left()
ax2.plot(x, z, 'r-', linewidth=1)

plt.grid()
plt.show()

En vous remerciant par avance :)

28/07/2016, 15h01
bm

Pour tester faudrait un fichier avec des points.

:mrgreen:
28/07/2016, 16h04
yonafunu

Citation:

Envoyé par bm

Pour tester faudrait un fichier avec des points.

:mrgreen:

voici un lien qui permet de telecharger les 3 petits fichiers nécessaire pour le script...

https://www.transfernow.net/19etx2b3rr8w
30/07/2016, 08h35
yonafunu

Citation:

Envoyé par yonafunu

voici un lien qui permet de telecharger les 3 petits fichiers nécessaire pour le script...

https://www.transfernow.net/19etx2b3rr8w

Personne pour m'aider ? :(

Bonjour,

j'ai déjà été confronté à ce problème, le truc c'est que je ne me souviens plus comment l'avoir résolu.

Je n'ai pas toutes les libs d'installées à la maison pour essayer.

Il me semble que ça vient de fig.add_subplot

Pour permettre de gérer le ratio des graphiques j'utilise gridspec.
Code:

1 2 3 4 5 6 7 8 9 from matplotlib import pyplot, gridspec fig1 = pyplot.figure() plot_gs = list(gridspec.GridSpec(nrows=2, ncols=1, height_ratios=[8, 2])) subplot_1 = fig1.add_subplot(plot_gs.pop(0)) ... subplot_2 = fig1.add_subplot(plot_gs.pop(0)) ...

1 pièce(s) jointe(s)

Bonjour,

Je ne sais pas si depuis vous avez trouvé la solution, voici quand même :

Encore une fois j'ai lu trop vite et ma réponse faite au dessus n'avait rien à voir avec votre problème.

Pour faire fonctionner votre code il aurait été pratique de préciser votre version des librairies.

Avec la configuration suivante :
Python: 3.3.5 x86
numpy: 1.10.4
matplotlib: 1.4.3

J'ai dû corriger/remplacer un peu la syntaxe pour que ça fonctionne chez moi.

Citation:

1: x = np.loadtxt('d.txt',comments='#', delimiter='\t', converters = { 0 : strpdate2num('%Y-%m-%d %H:%M:%S') }, dtype=None)
TypeError: strptime() argument 0 must be str, not <class 'bytes'>

2: plt.style.use('seaborn-white')
FileNotFoundError: [Errno 2] No such file or directory: 'seaborn-white'

3: plt.rcParams['axes.titlesize'] = 10
KeyError: 'axes.titlesize'

4: plt.rcParams['figure.titlesize'] = 18
KeyError: 'figure.titlesize'

loadtxt ouvre le fichier et retourne le texte brut en bytes et non en string comme doit le faire je suppose Python 2, ou tout du moins votre version.
et du coup dans mon cas sans convertir au préalable le texte en str la fonction strpdate2num plante.

Ensuite pour votre problème de grille principale.

Le premier constat c'est le mélange des paramétrages généraux plt avec ceux des instances figures et axes/subplot.

Je ne connais pas exactement la relation entre les deux, mais selon moi il vaut mieux configurer tout au départ les paramètres généraux applicables pour les futurs plots/figures puis configurer séparément les instances avec leurs attributs qui leurs sont propres.

Le simple fait d'appeler plt.grid() tout à la fin change l'état du second axe/subplot, et supprime la grille.

Pourquoi uniquement le second plot ? C'est sans doute lié au fait qu'on appelle fig.add_subplot entre les deux, mais ça reste une hypothèse et je ne maitrise pas ces paramétrages « non-pytonic » qui agit sur les instances de manière opaque.

Voir cet exemple sur le site officiel : http://matplotlib.org/examples/pylab...atplotlib.html

En changeant la syntaxe voici ce que j'obtiens :

Pas trop eu le temps de me relire mais ça fonctionne à peu près pour l'exemple.

Je viens de voir que j'ai utilisé la mauvaise syntaxe pour le plot1 (ax1) en voulant supprimer les labels de l'axe X j'ai supprimé les ticks de la grille. :?
Code:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 # Python: 3.3.5 x86 # numpy: 1.10.4 # matplotlib: 1.4.3 import numpy as np import matplotlib.pyplot as plt import matplotlib.dates as mdates import datetime from matplotlib.dates import strpdate2num from matplotlib.ticker import AutoMinorLocator minorLocator = AutoMinorLocator() y = np.loadtxt ('t.txt') z = np.loadtxt ('h.txt') def bytedate2num(fmt): def converter(b): return mdates.strpdate2num(fmt)(b.decode('ascii')) return converter x = np.loadtxt( 'd.txt', comments='#', delimiter='\t', converters = { 0 : bytedate2num('%Y-%m-%d %H:%M:%S') }, dtype=None, ) np.putmask(y, y<20, np.nan) np.putmask(y, y>50, np.nan) np.putmask(z, z>98, np.nan) np.putmask(z, z<20, np.nan) #plt.style.use('seaborn-white') #plt.style.use('fivethirtyeight') #plt.style.use('seaborn-white') #plt.rcParams['font.family'] = 'serif' #plt.rcParams['font.serif'] = 'Ubuntu' #plt.rcParams['font.monospace'] = 'Ubuntu Mono' plt.rcParams['font.size'] = 10 plt.rcParams['axes.labelsize'] = 10 plt.rcParams['axes.labelweight'] = 'bold' #plt.rcParams['axes.titlesize'] = 10 plt.rcParams['xtick.labelsize'] = 12 plt.rcParams['ytick.labelsize'] = 12 plt.rcParams['legend.fontsize'] = 10 #plt.rcParams['figure.titlesize'] = 18 fig = plt.figure(figsize=(20,10)) fig.subplots_adjust(bottom=0.2) ax1 = fig.add_subplot(2, 1, 1) ax1.xaxis.set_minor_locator(minorLocator) ax1.legend(loc=4, fontsize=10) ax1.xaxis.set_major_formatter(mdates.DateFormatter('%d/%m/%Y %H:%M')) ax1.xaxis.set_ticks([]) # Mauvaise idée! ax1.xaxis.grid(True, which='both', color='0.65', linestyle='--') ax1.yaxis.grid(True, which='both', color='0.65', linestyle='--') ax1.get_xaxis().tick_bottom() ax1.get_yaxis().tick_left() ax1.plot(x, y, 'k-', linewidth=1) ax2 = fig.add_subplot(2, 1, 2) ax2.xaxis.set_minor_locator(minorLocator) ax2.xaxis.set_ticklabels(ax2.xaxis.get_ticklabels(), fontsize=14, rotation=30) ax2.xaxis.set_major_formatter(mdates.DateFormatter('%d/%m/%Y %H:%M')) ax2.xaxis.grid(True, which='both', color='0.65', linestyle='--') ax2.yaxis.grid(True, which='both', color='0.65', linestyle='--') ax2.get_xaxis().tick_bottom() ax2.get_yaxis().tick_left() ax2.plot(x, z, 'r-', linewidth=1) plt.show()
Et ça donne ceci :
Pièce jointe 217128

08/08/2016, 20h38
yonafunu

Super YCL-1 !! merci beaucoup pour ta réponse très détaillée :)

Tout marche comme indiqué ! merci encore !
