Coder DFM parser

Je jette une bouteille à la mer ...

Un fichier DFM est utilisé dans le monde Delphi/ C++ Builder pour la définition des écrans :mrgreen:
Une entête .h, une source .cpp et un DFM crée une unité :mrgreen:

Qui à déjà coder un parser de fichier DFM? Idéalement en C++?
Que penser-vous de ma proposition (*)

Les raisons du pourquoi de ce DFM parser ne sont pas importantes :mrgreen:

Les 2 problèmes: :aie:

Je n'ai pas trouvé la grammaire d'un fichier DFM
Il n'y a pas de forcément de délimiteurs. Par exemple:
Code:

1 2 3 4 5 6 7 8 Caption = #201'videmment, si ceci est votre premi'#232're visite, nous vous inviton' + 's '#224' consulter la FAQ en cliquant sur le lien ci-dessus. Vous dev' + 'rez peut-'#234'tre vous inscrire avant de pouvoir envoyer des message' + 's : cliquez sur le lien d'#39'inscription ci-dessus pour cela. Pour ' + 'commencer '#224' lire les messages, s'#233'lectionnez le forum que vous vo' + 'ulez visiter depuis la liste ci-dessous.' WordWrap = True
Et en plus, après réflexion et commencer à en faire un, j'ai l'impression que faire une machine à états directement est une erreur.
Parce que cette machine va devenir assez grosse pour gérer tous le cas. Et donc la maintenance assez pénible à un moment.
Surtout parce que ne connaissant pas la grammaire, il y a toujours un risque de rajouter une correction.

Ce que je pense faire c'est: :koi:

Découper le fichier en token (algo 1)
Donner ces token à une machine à états (algo 2)
Cette machine va utiliser des XXX pour analyser les valeurs, construire un arbre, ...

Et ainsi l'algo 1 et l'algo 2 devraient rester assez petits et ne pas être modifiés dans le temps.
En effet pour la machine le seul point changeant ce sont les valeurs et éventuellement le 'object', 'inherited' (j'ai vu passer un 'inline')
Juste rajouter un XXX.

Mais pour l'algo 1:
1) On ne peut pas découper "bêtement" en fonction des espaces. Exemple:

Code:

Header.Font.Name = 'Segoe UI'

2) On ne peut pas découper "bêtement", pour chaque ligne, en fonction ni des : ou ni des =. Exemple (non réel mais possible)
Code:

1 2 3 Caption = #201'videmment, si ceci est votre premi'#232're visite: nous vous inviton' + 's '#224' consulter la FAQ en cliquant sur le lien ci-dessus (= dev.net). Vous dev'
Par contre, j'ai remarqué qu'il y avait 4 lignes distinctes :koi:

ligne 1: <space * - indentation>["object" | "inherit"]<space +>[nom]<space *>':'<space +>[type]<space *>{<space * ou + ???>'['<chiffre? nombre>']'}<EOL>
ligne 2: <space * - indentation>[key]<space * ou + ???>'='<space * ou + ???>{<space * ou + ???>[value]}<EOL>
ligne 3: <space * - indentation>[chunk of value]<space * ou + ???><EOL>
ligne 4: <space * - indentation>"end"<space * ou + ???><EOL>

Et justement je sais découper ces lignes, et aussi quelle action entreprendre :mrgreen:
*) ligne 1, on cherche le ':', et ensuite on découpe les 2 parties avec les <spaces> au centre
Action: créer un nouveau fils

*) ligne 2, on cherche le '='
Action: ajouter une nouvelle propriété et en fonction prendre/ attendre la valeur

*) ligne 3, on ne la découpe pas
Action: prendre ou ignorer la valeur. C'est notre XXX qui décide.

*) ligne 4, on ne la découpe pas
Action: le nouveau fils est fini, on repasse au parent

Et donc ma proposition (*) pour découper mon fichier DFM (algo 1). La machine à états derrière sera triviale si on n’interprète pas les valeurs.
Précondition: un fichier commence toujours par une ligne 1. Est-ce que des lignes vides sont autorisées avant je ne sais pas.

Sur une ligne XXX,
*) Si l'indentation est égale à l'indentation de la ligne précédente/ du bloc courant -> donc on a soit une ligne 1 soit une ligne 2

*) Si l'indentation est supérieure à l'indentation de la ligne précédente/ du bloc courant -> donc on a une ligne 3
On peut renforcer le test: Par défaut, l'indentation est 2 espaces par niveau.
Donc ce serait (indentation + 2) (**)

*) Si l'indentation est inférieure à l'indentation de la ligne précédente/ du bloc courant -> donc on a une ligne 4
On peut renforcer le test: le 'end' est toujours au même niveau que le 'object'/ 'inherit' (**)

** -> mais il faut impérativement des fichiers bien formés. Donc le choix entre un algo strict ou pas.

05/07/2016, 13h52
mcc39

Bonjour,

En faisant une petite recherche, j'ai trouvé trois liens intéressants : [1], [2], [3].
Peut-être l'un d'entre eux pourra-t-il convenir.
05/07/2016, 14h15
foetus
Citation:

Envoyé par mcc39

[2]

Il y a pleins de manques, rien qu'en lisant son site (après il faudrait faire des tests)

Il ne gère pas les chaînes qui commencent par l'Unicode (*), ni les chaînes trop longues (*), ni le Z-Order ou assimilé (**)

* ->
Code:

1 2 3 Caption = #201'videmment, si ceci est votre premi'#232're visite: nous vous inviton' + 's '#224' consulter la FAQ en cliquant sur le lien ci-dessus (= dev.net). Vous dev'
** -> C'est le '[' XXX ']'

Code:

object device_frame: Tdevice_frame [2]

Citation:

Envoyé par mcc39

[3]

Code assez difficile à lire :mrgreen:

Mais à ce que je comprends, il passe par la classe non documentée TParser.
Difficile parce que c'est un système de "callback".

Donc une bonne boîte noire que tu ne sais pas vraiment ce qu'elle fait.
Le truc positif c'est la classe qui est utilisée par Embarcadero (à ce que j'ai compris)

Moi je veux une grosse flexibilité :mrgreen: (je sais je suis ch*ant)
05/07/2016, 14h43
DjmSoftware

Salut,
pour ma part je suis partit de l'approche inverse en recréant tous les fichiers DFM par de la partie "Resource" de l'exécutable ou de La DLL contenant les Forms Delphi ou C++ builder
L'analyse du Stream Résultant permet d'extraire ensuite tous les forms contenues dans la partie RC_Data

cdlt
05/07/2016, 15h19
foetus

Citation:

Envoyé par DjmSoftware

pour ma part je suis partit de l'approche inverse en recréant tous les fichiers DFM par de la partie "Resource" de l'exécutable ou de La DLL contenant les Forms Delphi ou C++ builder
L'analyse du Stream Résultant permet d'extraire ensuite tous les forms contenues dans la partie RC_Data

Je ne l'ai pas précisé :mrgreen:, mais moi c'est un outil pour:

1) Extraire tous les uis et modifier les fichiers .h/ .cpp en ajoutant à la classe tous les uis en attributs, en modifiant le constructeur pour mettre les uis à NULL et en ajoutant 3-4 méthodes (create_ui, setup_ui, parent_ui, destroy_ui, ...)

2) Et comme j'ai une version localisée pour chaque écran (screen_XXX -> screen_XXX_fr, screen_XXX_us, ... (*)), extraire toutes les chaînes de caractères des fichiers DFM localisés pour mettre mes tables de caractères à jour (ce ne sont pas que des tables, j'ai aussi pleins de fonctions dedans notamment get_screen_XXX_text)

* -> les écrans localisés 'inherit' l'écran

Un autre exemple de valeur à gérer :mrgreen:: la définition des colonnes est sur plusieurs lignes
C'est actuellement le genre de truc que je ne gère pas et que je voudrais :mrgreen:

Code:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
    object list_keys: TVirtualDrawTree
      Left = 10
      Top = 4
      Width = 331
      Height = 130
      BevelEdges = []
      BevelInner = bvNone
      BevelOuter = bvNone
      Color = clWhite
      Header.AutoSizeIndex = 0
      Header.Font.Charset = DEFAULT_CHARSET
      Header.Font.Color = clBlack
      Header.Font.Height = -11
      Header.Font.Name = 'Tahoma'
      Header.Font.Style = []
      Header.Options = [hoShowImages, hoVisible]
      TabOrder = 2
      TreeOptions.MiscOptions = [toFullRepaintOnResize, toWheelPanning]
      TreeOptions.PaintOptions = [toThemeAware]
      TreeOptions.SelectionOptions = [toFullRowSelect]
      Columns = <
        item
          Options = [coEnabled, coParentBidiMode, coParentColor, coVisible, coFixed]
          Position = 0
          Width = 220
        end
        item
          Options = [coEnabled, coParentBidiMode, coParentColor, coVisible, coFixed]
          Position = 1
          Width = 80
        end>
    end

05/07/2016, 22h26
DjmSoftware

salut
Ci-dessous un exemple de parser DFM qui pourrait peut être t'inspirer
C'est du Delphi mais c'est très bien documenté
http://www.felix-colibri.com/papers/...fm_parser.html

Cdlt
06/07/2016, 01h51
foetus

Citation:

Envoyé par DjmSoftware

C'est du Delphi mais c'est très bien documenté
http://www.felix-colibri.com/papers/...fm_parser.html

J'ai répondu au post 3: en lisant le site, il y a des manques. Donc il faut faire une série de tests.

Et en plus, c'est typiquement ce que je disais dans le post initial: tu codes une machine à états incomplète, et l'algo fait déjà ~120 lignes :aie: :aie:
04/08/2016, 00h56
foetus

1 pièce(s) jointe(s)

Un petit up :mrgreen::

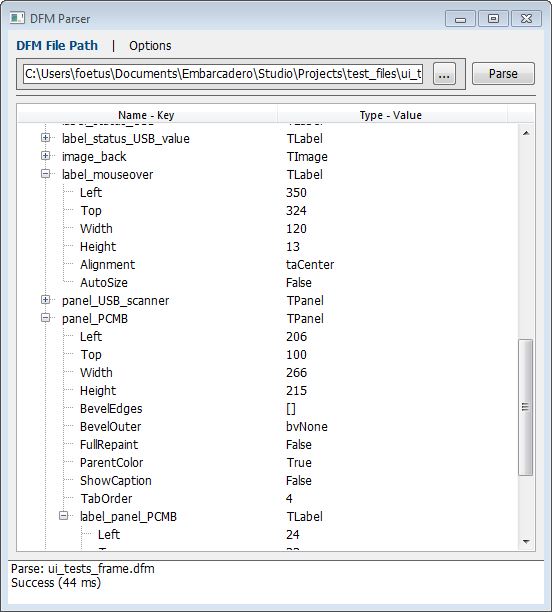

Pièce jointe 217137

L'idée de reconnaître les lignes en fonction des indentations semble fiable ... pour mes besoins 8-)
J'ai codé un parser en pur C (vanilla C comme certains disent)

J'ai mis du temps parce que le plus gros problème ce sont les allocations mémoire que je voulais avoir un nombre minimal au possible :aie: :aie:

1) Allocation mémoire 1/ 2
On va extraire du fichier un grand nombre de chaînes de caractères (type, nom, clef ,valeur).
Et à chaque fois c'est un new/ malloc.
Comme je n'ai pas besoin d'un parser optimisé, j'ai préféré chargé tout le fichier en mémoire et ensuite avec un couple (pointeur, longueur) pointer toutes ces chaînes.
Après avec du code 32 bits, un pointeur ou un décalage/ index, c'est la même chose (un entier de 32 bits)

2) Allocation mémoire 2/ 2
Après avoir extrait toutes ces chaînes, il faut les stocker.
À moins de faire un parser en plusieurs passes (pour récupérer le nombre de fils et le nombre de propriétés), il faut obligatoirement utiliser des tableaux dynamiques.

Et c'est pourquoi j'ai opté pour du C: parce qu'on a le realloc.
En C++, il faut prendre un container (std::vector par exemple), éventuellement réserver une taille "beaucoup au pif" et s'en remettre au push back (et espérer qu'il ne fasse pas trop de réallocations)
En C, on aura toujours cette taille "beaucoup au pif". Mais on peut décider si on veut faire grandir son tableau morceaux par morceaux (de manière régulière) soit avec un facteur d'agrandissement (de manière plus rapide)

Après on peut utiliser une liste chaînée. Mais à chaque maillon, on a une allocation.

3) Allocation mémoire 2 bis/ 2
Avec un tableau dynamique, on ne peut pas prendre l'adresse d'une case (pour pointer sur un objet). Parce qu'il peut être réalloué.

Ou alors faire un tableau de pointeurs. Mais à chaque fois on a une allocation (comme avec la liste chaînée).

Donc, j'ai codé le truc classique: tout avec des indices de tableaux.

4) La gestion des erreurs du parser
Comme on va tester un type de ligne, puis, en cas d'échec, tester éventuellement un autre et ainsi de suite, on ne peut pas vraiment savoir si une ligne est mal formée ou si ce n'est pas le bon type de ligne.
À moins, qu'on arrive à reconnaître les premiers éléments d'une ligne et décider dans ce cas si la ligne est mal-formée ou non.

Donc mon parser gère assez mal les erreurs de fichier mal formé :oops:
Dans un autre sens, je n'ai pas besoin d'un parser ultra performant et tous les fichiers que je vais processer sont bien formés.
Mais en cas d'erreurs, c'est un peu pénible pour trouver le problème.

5) Je voulais afficher les propriétés d'un objet comme ces fils :mrgreen:

Et donc le modèle "un tableau d'objets, et chaque objet contient un tableau de propriétés" n'est plus suffisant.

Il faut un tableau qui regroupe tout et qu'il ne fasse pas de distinctions objets/ propriétés (*)
* La distinction est un peu implicite: une propriété est obligatoirement une feuille, mais un objet vide sans fils est aussi une feuille.

Donc j'ai changé mon modèle: j'ai introduit la notion d'élément qui peut être soit un objet (objet) soit un objet (inherited) soit une propriété.

Et donc, j'ai une petite optimisation: j'ai un gros tableau d'éléments et j'ai supprimé tous ces [petits] tableaux au niveau des objets.

Mais avec un gros tableau c'est un peu pénible: il faut parcourir tous les fils éléments pour extraire soit tous les fils soit toutes les propriétés.
Pour aider un peu, pour chaque élément j'ai mis 2 compteurs :mrgreen:: un nombre de fils et un nombre de propriétés.
06/08/2016, 11h38
DjmSoftware

:ccool::ccool::ccool::ccool::ccool:
