Le Top 10 des cartes d’interface Arduino (shields) les plus utiles

Version imprimable

Voir 40 message(s) de cette discussion en une page

17/05/2016, 19h15
f-leb

2 pièce(s) jointe(s)

Le Top 10 des cartes d’interface Arduino (shields) les plus utiles
Le Top 10 des cartes d’interface Arduino (shields) les plus utiles
Votez pour vos shields préférés, et partagez vos propres projets Arduino avec la communauté

Une carte Arduino seule, même si vous disposez de quelques LED, résistances, boutons poussoir, etc. n'est pas d'une grande utilité et peut rester limitée à des fins d'apprentissage. Si vous voulez aller plus loin et piloter les moteurs de votre robot, vous devrez passer par une interface dédiée.
Un des atouts majeurs de l’Arduino est qu’il existe justement une multitude de fabricants proposant des cartes d’interface, appelées shields dans la terminologie Arduino, capables de couvrir la plupart des besoins d’une application embarquée : capteurs, relais de puissance, commande de moteurs, Internet, affichage sur matrice LED ou écran LCD, communication Wifi…

Pièce jointe 209942
Le Motor shield Arduino, prêt à être enfiché sur la carte Arduino Uno

Ces cartes d’extension, dont la taille est sensiblement celle de l’Arduino, sont conçues normalement pour s’enficher directement sur les connecteurs de celle-ci, vous évitant ainsi tout le travail de connexion par câble ou de soudure de composants. Elles sont en général accompagnées d’une bibliothèque logicielle vous permettant d’exploiter rapidement ses fonctionnalités.
Dans certains cas, vous pourrez même combiner les fonctionnalités de plusieurs shields, en les empilant les uns sur les autres.

Pièce jointe 209943
Deux shields Arduino empilés

Nous vous proposons, sous forme de sondage, de voter pour les shields ou catégories de shields Arduino que vous jugerez parmi les plus utiles, ou dont vous avez particulièrement apprécié les fonctionnalités pour vos propres applications prototypées et embarquées. La qualité de la discussion viendra des expériences que vous partagerez, alors témoignez de vos différentes utilisations.

S’ensuivront dans ce fil d’autres messages amenant une description de différents shields officiels ou non parmi les plus populaires.
Citation:
LCD Shield
Ethernet Shield
Motor Shield
GSM/GPRS Shield
Googly Eye Shield
Data logging Shield
Proto Shield
Relay Shield
Digit Shield
Bluetooth LE Shield
16 channel PWM/Servo Shield
Mux Shield
N’hésitez pas à poster vos commentaires dans ce fil, notamment pour présenter un shield qui ne figurerait pas dans la liste proposée, forcément non exhaustive, ou pour décrire vos propres projets menés à l’aide de ces shields.

Il s'agit d'avoir un sondage de qualité, merci de suivre ces consignes :
- SMS interdit en essayant d'écrire en français ;
- évitez de multiplier les messages courts ;
- les messages type taverne ou SMS seront effacés immédiatement sans préavis ou explications.
:fleche: Les cartes d'interface (shield)
:fleche: Les meilleurs cours et tutoriels pour apprendre à utiliser la carte Arduino
17/05/2016, 19h28
f-leb

1 pièce(s) jointe(s)
LCD shield
Afficheur LCD

Pièce jointe 209949

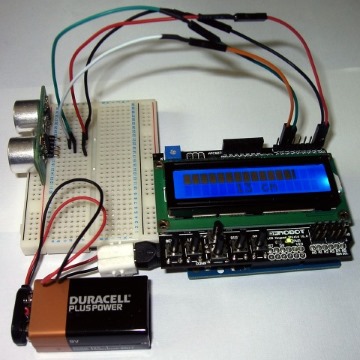

Le LCD Keypad shield de DFRobot à l'oeuvre avec un télémètre à ultrasons

Parce que vous ne pourrez pas toujours faire des affichages à coup de Serial.print sur l’écran de votre PC dans vos applications censées être embarquées, un affichage sur un petit écran LCD de 2-3 lignes de 16 ou 20 caractères enfiché sur votre Arduino peut s’avérer bien utile. Ce genre de composants nécessitent de recourir à un contrôleur spécifique et de jouer du fer à souder… sauf si vous disposez d’un shield LCD.
Le LCD Keypad Shield de DFRobot par exemple (monochrome, 2 lignes de 16 caractères, affichage en négatif avec rétroéclairage) fonctionne avec un contrôleur classique compatible Hitachi (broches rs, w, enable et quatre broches supplémentaires en mode 4 bits). Vous n’aurez alors aucun mal à piloter votre shield avec la bibliothèque LiquidCrystal proposée en standard dans l’environnement Arduino.
Code:

1 2 3 4 5 6 7 8 9 10 11 #include <LiquidCrystal.h> LiquidCrystal lcd(8, 9, 4, 5, 6, 7); void setup() { lcd.begin(16,2); lcd.print("Hello, world!"); } void loop() {}
Ce shield dispose en plus de boutons poussoirs qui vous permettront, par exemple, de faire de la navigation et de la sélection dans des systèmes de menus.
Et si vous trouvez que le nombre de broches monopolisées est trop important pour votre application, tournez-vous vers un équivalent, mais muni cette fois d’un contrôleur I²C ou SPI.
18/05/2016, 09h54
steel-finger

@f-leb : Je trouve le schéma bien simplifié par rapport au mien, je voie qu'il y a un connecteur qui est branché sur le bas de l'écran peut tu m'en dire plus ?
edit: et sur le haut de l'écran.

Personnellement j'ai jamais testé de shield mais j'ai une préférence pour les Arduino nano
18/05/2016, 10h17
Auteur

Les shields présentés ici sont surtout pour les cartes de type UNO ou Leonardo ou des cartes qui ont ce format ou compatibles.

Citation:

Envoyé par steel-finger

@f-leb : Je trouve le schéma bien simplifié par rapport au mien, je voie qu'il y a un connecteur qui est branché sur le bas de l'écran peut tu m'en dire plus ?
edit: et sur le haut de l'écran.

le shield sur la photo est le "LCD Keypad shield" de DFRobot : http://www.dfrobot.com/wiki/index.ph...KU:_DFR0009%29
Il existe de nombreux shield LCD avec ou sans bouton.
18/05/2016, 12h52
deusyss

Moi c'est principalement celle de prototypage que j'utilise, couplé avec une "planche à nouilles" :mouarf:
18/05/2016, 16h39
f-leb

1 pièce(s) jointe(s)

Citation:

Envoyé par steel-finger

@f-leb : Je trouve le schéma bien simplifié par rapport au mien, je voie qu'il y a un connecteur qui est branché sur le bas de l'écran peut tu m'en dire plus ?

Avec la pile 9V ? Un bidouillage avec une prise Jack pour alimenter le montage

Citation:

Envoyé par steel-finger

edit: et sur le haut de l'écran.

Pièce jointe 210084
Le dessus du shield reprend des connecteurs de l'Arduino. 4 fils vers le SRF-05 (0V, 5V, Echo et Trigger)
18/05/2016, 16h41
f-leb

Citation:

Envoyé par deusyss

Moi c'est principalement celle de prototypage que j'utilise, couplé avec une "planche à nouilles" :mouarf:

La planche à pain tu veux dire (breadboard):)

2 pièce(s) jointe(s)

Ethernet Shield

Pièce jointe 210094
Arduino Ethernet shield - www.arduino.org

Ce shield va vous permettre de connecter votre Arduino (Uno ou Mega) avec Internet (jusqu’à 100 Mbit/s), et donc rentrer de plain-pied dans l’Internet des Objets (IdO). Il suffit pour cela de le relier à votre réseau grâce à un câble RJ45. Le shield est basé sur le chipset Wiznet W5500 chargé de la pile de protocoles TCP ou UDP/IP. Il comporte également un lecteur de carte microSD permettant de stocker fichiers, pages HTML, images, etc. au cas où le shield serait par exemple configuré en serveur Web (attention, quelques connexions simultanées seulement...). À noter qu'une version avec un module PoE (Power Over Ethernet) est disponible et permet, si le réseau le gère, d'alimenter l'Arduino et le shield par le câble réseau.

Physiquement, la liaison entre ce shield et votre carte Arduino Uno ou Mega est de type série SPI (3 broches SCK, MOSI et MISO et 2 broches supplémentaires Ship Select pour les contrôleurs Ethernet et carte SD), et les connecteurs de la Uno sont repris sur le dessus du shield pour pouvoir éventuellement y empiler un autre shield.
La bibliothèque Ethernet2 proposée dans l’environnement standard d’Arduino comprend les classes nécessaires (Ethernet, IPAddress, Server, Client, EthernetUDP) pour configurer votre shield en client ou serveur Ethernet. La bibliothèque SD prendra en charge les opérations de lecture/écriture sur la carte microSD.

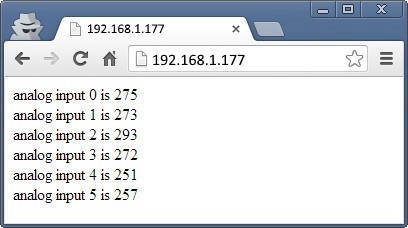

Exemple de serveur Web d’après ARDUINO ETHERNET SHIELD 2: MONITOR YOUR SENSORS WITH A WEB SERVER :

Code:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
/*
  Web Server

 A simple web server that shows the value of the analog input pins.
 using an Arduino Wiznet Ethernet shield.

 Circuit:
 * Ethernet shield attached to pins 10, 11, 12, 13
 * Analog inputs attached to pins A0 through A5 (optional)

 created 18 Dec 2009
 by David A. Mellis
 modified 9 Apr 2012
 by Tom Igoe

 */
#include <SPI.h>
#include <Ethernet2.h>

// Enter a MAC address and IP address for your controller below.
// The IP address will be dependent on your local network:
byte mac[] = {
  0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED
};
IPAddress ip(192, 168, 1, 177);

// Initialize the Ethernet server library
// with the IP address and port you want to use
// (port 80 is default for HTTP):
EthernetServer server(80);

void setup() {
  // Open serial communications and wait for port to open:
  Serial.begin(9600);
  while (!Serial) {
    ; // wait for serial port to connect. Needed for Leonardo only
  }


  // start the Ethernet connection and the server:
  Ethernet.begin(mac, ip);
  server.begin();
  Serial.print("server is at ");
  Serial.println(Ethernet.localIP());
}


void loop() {
  // listen for incoming clients
  EthernetClient client = server.available();
  if (client) {
    Serial.println("new client");
    // an http request ends with a blank line
    boolean currentLineIsBlank = true;
    while (client.connected()) {
      if (client.available()) {
        char c = client.read();
        Serial.write(c);
        // if you've gotten to the end of the line (received a newline
        // character) and the line is blank, the http request has ended,
        // so you can send a reply
        if (c == '\n' && currentLineIsBlank) {
          // send a standard http response header
          client.println("HTTP/1.1 200 OK");
          client.println("Content-Type: text/html");
          client.println("Connection: close");  // the connection will be closed after completion of the response
          client.println("Refresh: 5");  // refresh the page automatically every 5 sec
          client.println();
          client.println("<!DOCTYPE HTML>");
          client.println("<html>");
          // output the value of each analog input pin
          for (int analogChannel = 0; analogChannel < 6; analogChannel++) {
            int sensorReading = analogRead(analogChannel);
            client.print("analog input ");
            client.print(analogChannel);
            client.print(" is ");
            client.print(sensorReading);
            client.println("<br />");
          }
          client.println("</html>");
          break;
        }
        if (c == '\n') {
          // you're starting a new line
          currentLineIsBlank = true;
        }
        else if (c != '\r') {
          // you've gotten a character on the current line
          currentLineIsBlank = false;
        }
      }
    }
    // give the web browser time to receive the data
    delay(1);
    // close the connection:
    client.stop();
    Serial.println("client disconnected");
  }
}

Pièce jointe 210095

18/05/2016, 18h17
deusyss

Citation:

Envoyé par f-leb

La planche à pain tu veux dire (breadboard):)

Oui c'est ça. A mon IUT on appelait planche à nouilles parce que quand on a finit un prototypage la dessus ...:mouarf:
18/05/2016, 20h23
MikeRowSoft

Il y a peut-être déjà l'application essuie-glace et portail de maison, pourquoi pas commande pour de l'asservissement?

(Le pilote automatique d'un jouet radio commandé par exemple.)
19/05/2016, 19h13
f-leb

1 pièce(s) jointe(s)

Citation:

Envoyé par deusyss

Moi c'est principalement celle de prototypage que j'utilise, couplé avec une "planche à nouilles" :mouarf:

Un exemple avec "planche à nouilles" mis en oeuvre dans un projet :
Pièce jointe 210219

Sur la plaque il y a un accéléromètre (3 axes, mais je n'en utilisais qu'un) et un module Bluetooth HC05 appairé avec une clé Bluetooth sur un PC.

Une démo où on voit l'accélération verticale tracée en temps réel :
https://www.youtube.com/watch?v=xazhNYCW7hc

1 pièce(s) jointe(s)

Motor shield

Pièce jointe 210327
Arduino Motor shield- www.arduino.cc

Le motor shield d’Arduino est un contrôleur muni d’une double structure avec pont en H (Dual Full Bridge Driver L298), spécifiquement prévu pour piloter un moteur pas-à-pas bipolaire (quatre fils et deux phases), ou encore de deux moteurs à courant continu.

Il est donc, par exemple, adapté pour équiper un petit robot roulant avec deux roues indépendantes motorisées. Les connexions du moteur au shield et de l'alimentation externe peuvent se faire grâce au bornier à vis, mais des connecteurs de type TinkerKit sont également prévus pour faciliter le branchement.

Avant de mettre en œuvre votre motorisation, il convient de bien lire la documentation du shield si vous voulez éviter de griller votre carte Arduino.
En effet, séparer les sources d’alimentation est fortement recommandé, surtout si le moteur requiert une alimentation de 9V ou plus : une pour l’alimentation de la carte Arduino qui commande le ou les moteurs, et l’autre pour l’étage de puissance d’alimentation des moteurs. Il vous faudra pour cela couper la soudure de la ligne Vin connect située sous le shield. Dans ce cas, la tension d’alimentation maximale des moteurs sur l’entrée Vin du bornier à vis du shield est de 18V, et le courant maxi supporté peut monter jusqu’à 4A (2A si deux moteurs).

Du point de vue de la commande, des sorties PWM et Direction doublées permettent de contrôler indépendamment la vitesse et le sens de rotation des moteurs A et B. Une autre sortie (qui peut être désactivée), doublée elle aussi pour chacun des moteurs A et B, permet de freiner (brake). Enfin, une entrée analogique pour chaque moteur peut être utilisée pour relever l’intensité consommée (current sensing : 1,65 V/A).

Exemple de pilotage d’un moteur d’après www.arduino.cc/en/Tutorial/DueMotorShieldDC :
Code:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 const int PWM_A = 3, DIR_A = 12, BRAKE_A = 9, SNS_A = A0; void setup() { // Configure the A output pinMode(BRAKE_A, OUTPUT); // Brake pin on channel A pinMode(DIR_A, OUTPUT); // Direction pin on channel A // Open Serial communication Serial.begin(9600); Serial.println("Motor shield DC motor Test:\n"); } void loop() { // Set the outputs to run the motor forward digitalWrite(BRAKE_A, LOW); // setting brake LOW disable motor brake digitalWrite(DIR_A, HIGH); // setting direction to HIGH the motor will spin forward analogWrite(PWM_A, 255); // Set the speed of the motor, 255 is the maximum value delay(5000); // hold the motor at full speed for 5 seconds Serial.print("current consumption at full speed: "); Serial.println(analogRead(SNS_A)); // Brake the motor Serial.println("Start braking\n"); // raising the brake pin the motor will stop faster than the stop by inertia digitalWrite(BRAKE_A, HIGH); // raise the brake delay(5000); // Set the outputs to run the motor backward Serial.println("Backward"); digitalWrite(BRAKE_A, LOW); // setting againg the brake LOW to disable motor brake digitalWrite(DIR_A, LOW); // now change the direction to backward setting LOW the DIR_A pin analogWrite(PWM_A, 255); // Set the speed of the motor delay(5000); Serial.print("current consumption backward: "); Serial.println(analogRead(SNS_A)); // now stop the motor by inertia, the motor will stop slower than with the brake function analogWrite(PWM_A, 0); // turn off power to the motor Serial.print("current brake: "); Serial.println(analogRead(A0)); Serial.println("End of the motor shield test with DC motors. Thank you!"); while(1); }

23/05/2016, 06h52
Luke spywoker

ca donn envie...

Salut les arduinos,

Tout cela me rappelle quand j'avais ma première carte arduino, et que je suis partie dans un délire de vouloir faire clignoter toutes les possibilités d'une combinaison de 8 LED, sur une planche a nouille...

Le débuts de mes test se faisait avec un brin d'algorithmie et la sortie serial.

Puis j'ai essayer de faire d'afficher la LED qui clignote sur un écran LCD et je fut bien déçut quand je n'arrivait pas a afficher quoi que ça soit sur cet écran.

C'était la faute d'un réglage de l'écran qui était coupler avec un truc tournant contrôlant la tension ou la résistance du truc en entrée de l'écran (désolé je ne peut être plus précis)...

Bref au bout du compte j'arrivais a peine afficher quelque chose sur mon écran (mauvais matériel, problème technique, ou développeur trop bête je ne saurai vous dire.) tout en devant tourner la manivelle du truc (désolé je ne peut être plus précis) dès que l'affichage s'effaçait...

Mais je me rendus et j'ai fait la même chose autrement:

Une page web représentant les 8 LED, (Bravo l'artiste HTML+Javascript pour le dessin des LED a 2 états en HTML sans canvas).

Alors l'on pouvait cliquer sur une LED dans son browser elle s'allumait ou l'éteindre dans le navigateur web.

La page et le Javascript été fait je n'avait plus qu'a relier le tout a la planche a nouille et faire passer les commandes par la connexion série me je disais-je...

Erreur cela ne marchais malgré que les simples composants du projet fonctionnaient.

Mais pas de corps en corps c.a.d avec la connexion série laquelle devant transporter les données.

Malgré l'achat d'un shield ethernet, pour essayer de faire passer les données par un câble ethernet, j'ai abandonner le projet sans vraiment avoir finaliser ou complètement échouer.

Alors je tenait a vous dire que la lecture de votre article m'a donner envie de remettre les fils dans les slots !!!

1 pièce(s) jointe(s)

Shield GSM/GPRS

Ils sont plusieurs fabricants à disposer de shields GPS/GPRS dans leur catalogue. Précisons que ces shields proposent une connectivité IP via le réseau téléphonique mobile GPRS. Il suffit de brancher le shield sur votre carte Arduino Uno/Mega, d’insérer une carte SIM offrant une couverture GPRS provenant de votre opérateur, et bien sûr du code… En plus de l’accès à Internet, vous pouvez alors transformer votre carte Arduino en véritable téléphone (à condition d’y brancher un micro et un haut-parleur), envoyer ou recevoir des SMS.

Pièce jointe 210697
En haut, l'Arduino GSM Shield 2
En bas, le GPRS Shield V3 de seeedstudio

Le GPRS Shield V3 de www.seeedstudio.com/, par exemple, est basé sur le module SIM900 (SIMCom) tandis que l’Arduino GSM Shield 2 utilise un M10 (Quectel). Les deux modules sont Quad-band (850, 900, 1800 et 1900MHz) et supportent les protocoles TCP/UDP et HTTP au travers d’une connexion GPRS. L’Arduino GPRS Shield existe en version avec antenne intégrée ou avec un connecteur dédié, tandis qu’une antenne sur un petit circuit imprimé est fournie avec le GPRS Shield de Seeedstudio. Retrouvez les caractéristiques détaillées sur les sites d’arduino.org et seedstudio.com. Attention au niveau de l’alimentation, ce genre de modules consomment en général davantage que les 500 mA d’un port USB ; alimentation externe 1 voire 2A recommandée.

Il y a plusieurs façons de communiquer avec le module. Il est possible de lui envoyer directement des commandes AT via une liaison série UART classique (19200 bauds, 8-N-1 par défaut). Le GPRS shield d’Arduino monopolise les broches D2 et D3 de la Uno pour établir une liaison série virtuelle (Rx, Tx) avec le module M10, celui de Seeedstudio les broches D7 et D8, mais il est possible de l’employer avec le port série matériel sur les broches D0 et D1. Pour programmer le GPRS Shield d’Arduino, vous pouvez également utiliser la bibliothèque standard GSM et ses méthodes objet dédiées.

Exemple de code permettant d’envoyer un SMS ou de composer un numéro pour un appel vocal, uniquement en envoyant des commandes AT, d’après www.seeedstudio.com/wiki/GPRS_Shield_V2.0 :
Code:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 #include <SoftwareSerial.h> #include <String.h> SoftwareSerial gprsSerial(7,8); void setup() { gprsSerial.begin(19200); // GPRS shield baud rate Serial.begin(19200); delay(500); } void loop() { if (Serial.available()) // if there is incoming serial data switch(Serial.read()) // read the character { case 't': // if the character is 't' SendTextMessage(); // send the text message break; case 'd': // if the character is 'd' DialVoiceCall(); // dial a number break; } if (gprsSerial.available()){ // if the shield has something to say Serial.write(gprsSerial.read()); // display the output of the shield } } /* * Name: SendTextMessage * Description: Send a text message to a number */ void SendTextMessage() { Serial.println("Sending Text..."); gprsSerial.print("AT+CMGF=1\r"); // Set the shield to SMS mode delay(100); // send sms message, the phone number needs to include the country code e.g. if a U.S. phone number such as (540) 898-5543 then the string must be: // +15408985543 gprsSerial.println("AT+CMGS = \"+xxxxxxxxxx\""); delay(100); gprsSerial.println("How are you today?"); //the content of the message delay(100); gprsSerial.print((char)26);//the ASCII code of the ctrl+z is 26 (required according to the datasheet) delay(100); gprsSerial.println(); Serial.println("Text Sent."); } /* * Name: DialVoiceCall() * Description: Can call/dial a phone number */ void DialVoiceCall() { gprsSerial.println("ATD+xxxxxxxxxx;");//dial the number, must include country code delay(100); gprsSerial.println(); }

27/05/2016, 16h58
f-leb

1 pièce(s) jointe(s)

Googly Eye Shield

Avec sa paire d'yeux mobiles à coller soi-même (deux paires de tailles différentes fournies), ce shield proposé par evilmadscientist.com et à assembler, va vous permettre de donner une personnalité à votre carte Arduino.

Pièce jointe 211032
Le Googly Shield décoré et monté sur une Arduino Mega
[: 8O :]

Ce shield ne sert à rien direz-vous. Presque à rien... Mais ne manqueriez-vous pas d'imagination ? Ou négligeriez-vous tout simplement l'impact psychologique d'une Arduino au regard jovial dans un monde froid de puces de silicium ?

Et si vous colliez une petite plaque de câblage (breadboard) en plus sur ce shield pour le prototypage. Ou s'il vous servait de séparateur entre votre carte Arduino et un shield mal conçu, avec des composants sous celui-ci qui risquent de rentrer en contact avec le port USB surélevé de l'Arduino.

Et s'il était indispensable après tout...
29/05/2016, 20h36
deusyss

J'adore ce modele :mouarf:
31/05/2016, 18h54
f-leb

2 pièce(s) jointe(s)

Data logging Shield

Un data logger ou « enregistreur de données » est un dispositif électronique capable d’enregistrer des valeurs de mesure sur une longue période (pouvant couvrir plusieurs mois). Les grandeurs sont automatiquement mesurées, souvent numérisées et enregistrées sur un support pour un traitement ultérieur (tracé de courbes, analyse statistique…).
La photographie ci-dessous montre le Data Logging shield du fabricant américain Adafruit :

Pièce jointe 211417
Data Logging Shield d'Adafruit (ID produit : 1141)

Sur ce shield, vous trouverez au centre de la carte une aire de prototypage avec un jeu de trous pastillés cuivrés pour souder composants électroniques ou capteurs divers. Sur le côté, un lecteur de cartes SD pour stocker une grande quantité de données issues des mesures.

Pièce jointe 211418
Document Adafruit : soudés sur l'aire de prototypage, un capteur de température et une photorésistance

Soudée sur le shield, une puce horloge temps-réel (Real Time Clock DS1307 en liaison série I²C) pour horodater vos mesures (année, jour, mois, heure, minute et seconde). Une fois réglée, l’horloge peut conserver ses données même si l’Arduino n’est plus alimentée grâce à une pile bouton CR insérée dans son support.
Pour la partie programmation, Adafruit propose ses propres bibliothèques pour la gestion de l’horloge RTC et du lecteur de cartes SD (support des systèmes de fichiers FAT16 et FAT32).

Exemple de programme sur le GitHub d'Adafruit : adafruit/Light-and-Temp-logger
02/06/2016, 20h54
f-leb

4 pièce(s) jointe(s)

Proto Shield

Un Proto Shield dispose d’une aire avec un jeu de trous pastillés cuivrés pour souder des composants et réaliser son propre circuit électronique. En quelque sorte, vous avez là un shield facilitant la réalisation de shield personnalisé et répondant à vos besoins en matière de prototypage.
De nombreux fabricants proposent un Proto Shield dans leur catalogue, à commencer par le Proto Shield officiel reprenant les connecteurs de l’Arduino UNO R3 ou MEGA :

Pièce jointe 211635
Proto Shields officiels arduino.cc
En haut , le Proto Shield pour l'Arduino UNO R3 assemblé avec son bouton Reset.
En bas, le Proto Shield prêt à assembler pour l'Arduino MEGA

D’autres fabricants proposent des Proto Shields un peu plus avancés et à assembler soi-même avec des emplacements prévus sur le circuit pour souder des LED, des boutons poussoirs, et même un module WiFi pour le kit Proto Shield de Sparkfun ci-dessous :

Pièce jointe 211638
Document Sparkfun : Kit Proto Shield Sparkfun

DFRobot quant à lui propose un Proto Shield qui prolonge les connecteurs de l’Arduino grâce à des borniers à vis, pour brancher temporairement des composants avec des câbles dénudés :

Pièce jointe 211637
DFRobot Proto Screw Shield

Mais finalement le meilleur Proto Shield, et le moins cher, sera peut-être le vôtre réalisé avec une simple plaque PCB universelle percée et pastillée, et quelques connecteurs. Le moins cher, mais pas la solution la plus simple quand on sait que les connecteurs de l'Arduino ne s'alignent pas sur la grille de trous de la plaque au pas standard de 2,54 mm (0.1"), vous obligeant ainsi à quelque bricolage (percer de nouveaux trous, tordre des pattes de connecteurs, etc.).

Pièce jointe 211636
Un Proto Shield Do It Yourself, d’après http://arduinotronics.blogspot.fr
07/06/2016, 19h48
f-leb

3 pièce(s) jointe(s)

Relay Shield

Un relais électromécanique s’apparente à un interrupteur mécanique dont la manœuvre serait effectuée à partir de la mise en alimentation d’une bobine de commande. La bobine parcourue par un faible courant crée un champ magnétique et agit alors comme un électro-aimant en provoquant l’ouverture ou la fermeture d’un interrupteur en série dans un circuit comprenant un moteur, une lampe ou autre composant consommant un courant élevé.
Un shield relais Arduino comporte toute l’électronique de commande pour commuter des puissances importantes à partir d’un signal de faible puissance provenant d’une sortie numérique de la carte Arduino, ceci avec une grande isolation entre le circuit de commande (bobine alimentée avec le 5 V de l’Arduino) et le circuit de puissance commuté.

Pièce jointe 212062
Schéma d’un relais électromécanique selon Sonelec-musique.com

Le Relay Shield du fabricant seeedstudio comporte quatre relais (interface NO/NC) sur une même carte. La commutation est commandée par les quatre connecteurs D4 à D7 de l’Arduino Uno. Pour chaque relais, une LED témoin qui indique son activité.

Pièce jointe 212063
Document seeduino.com : commande d’un motoréducteur électrique avec le Relay Shield

D’après les caractéristiques annoncées par le fabricant, le pouvoir de coupure en courant continu peut aller jusqu’à 35 VCC – 7 A ou 70 W.
Notez que lorsque vous enfichez le shield sur la carte Arduino, le dessous du shield ne doit pas rentrer en contact avec la carcasse métallique du connecteur USB.

Pièce jointe 212064
Documentation seeduino.com : relay Shield, extrait du schéma de commande avec transistor du relais 1
07/06/2016, 20h08
deusyss

Je reconnais des schémas KICAD ;)

Voir 40 message(s) de cette discussion en une page
