Problème de programme

Concernant le relais, si vous regardez la datasheet qui est donnée sur la page du relais sur Ebay, c'est normal que vous ne retrouviez pas vos petits. La datasheet ne correspond pas au relais en photo.

La datasheet concerne les relais de la série T73 de Tyco Electronics (fabricant suisse réputé)

Le relais en photo est un relais de la série SRD de SONGLE RELAY (fabricant chinois)

La datasheet du relais chinois est ici : http://www.songle.com/en/pdf/20084141716341001.pdf
La série SRD est présentée plus ou moins comme une copie de la série T73. Mais vu les datasheet c'est plutôt moins que plus.

merci sevyc64 pour cette info,je sais pas si tu as vus ce que j'essai de faire,mais comme je disais a auteur (qui m'aide beaucoup) je galère pour brancher ce fichu relais a mon circuit.
serai tu quelle fils doit être branché a qu'elle broche,et est ce du a ce problème avec le relais que mon compte a rebours ne se fait pas?

Les branchements que tu as indiqué au post 31 est correct, avec peut-être une inversion des pattes 3 et 4.

Maintenant, d'après la doc, la bobine de ton relais consomme entre 70 et 80mA, il n'est pas certain que la sortie de ta carte soit capable de fournir ce courant.

oui mais comme je disais dans les post précédent quand je mets le relais soit sa reste allumé soit le relais sonne(ce qui me parait bizarre)mais comme le dit auteur le schéma qui est donné avec fritzing est pas très clair.

:ave: sevyc64

Avec la nouvelles datasheet tu as maintenant le bon câblage. Par contre, oui 80mA pour un Arduino c'est trop :
http://playground.arduino.cc/Main/Ar...entLimitations
Donc ne l'utilise pas.

d'accord auteur mais pourquoi sur le descriptif il y a écrit Relais 5V 10A, PCB. DIY, Arduino, Raspberry Pi?et ce qui est sur c'est que sans ce relais je peux pas mettre de sirène et autre?

Parce que c'est généralement ce relai là qui est utilisé sur les modules relais ppour Arduino ou RPi. Sauf que sur ces modules il y a un étage driver soit à transistor quand c'est un ou deux relais, soit via un ULN quand c'est des blocs de 8 relais.

Ici en intercalant un 2n2222 ça devrait marcher, je pense.

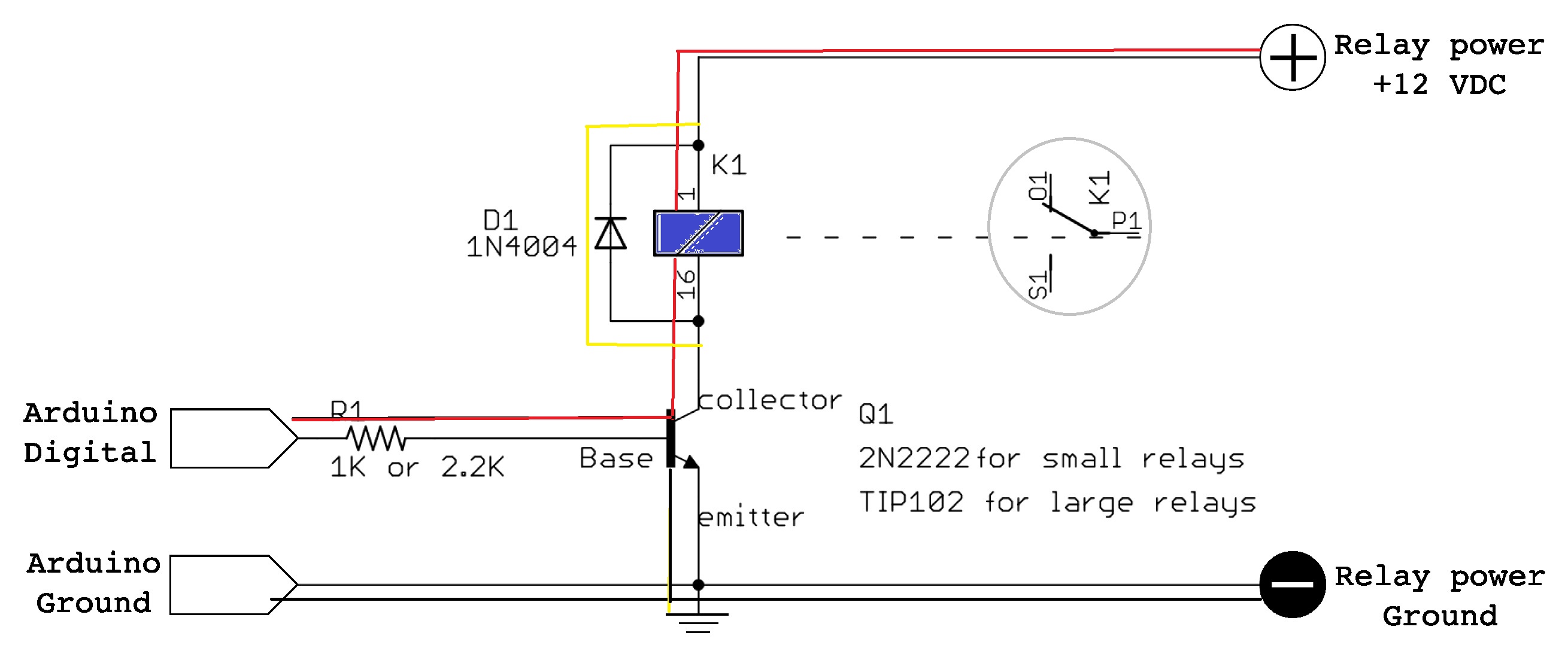

Edit : Un exemple du montage à faire :
http://jeromeabel.net/files/ressourc...uino_relay.jpg
pour la résistance, tu dois pouvoir aller sans trop de problème jusqu'à 3,9k suivant ce que tu as en stock

D'ailleurs le projet dont est extrait cette image est assez proche de ton besoin puisque c'est pour piloter des klaxons : http://jeromeabel.net/fr/ressources/klaxons-en-pwm

woua sevyc64 as tu vu que j’étais nul en Electronique on dirais de l'hiéroglyphe pour moi 8O.
je comprend le + et le - de l'arduino et que avant la base il me faut une résistance 1k et 2.2k après c'est tout.

Citation:

---

je comprend le + et le - de l'arduino et que avant la base il me faut une résistance 1k et 2.2k après c'est tout.

---

et une diode de roue libre pour éviter de cramer le transistor quand il n'y a plus de courant de base.:mouarf:

@mike3003 : Tu n'as jamais vu de transistor ?

si j'en ai déjà vu mais moi j'ai acheté ce kit
http://www.ebay.fr/itm/Starter-Kit-R.../151795147908?
et comme par hasard il y en a pas, il y a un truc qui y ressemble mais sur le descriptif ils disent que c'est un capteur de température.
pour en revenir au schéma de sevyc64 ou il va ce transistors et ou est le relais? car le transistors a 3 broches et le relais 5.

sur ce schéma le rouge c'est bien le + le noir le - le jaune la diode de roue libre le bleu la bobine du relais et entouré en gris c'est les trois broches qui sont de l'autre coté du relais???
Pièce jointe 208972

Oui sauf que le + s'arrete à la bobine du relais

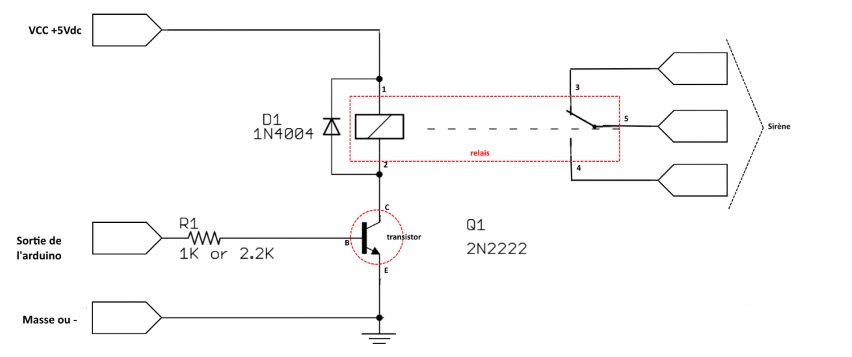

Dans ton cas ça sera plus ça (à toi de voir comment tu branche la sirène) :
Pièce jointe 208977

bon bin plus qu'a trouvé un transistor maintenant.:roll:

bon bin plus qu'a commander ce transistor,c'est galére quand on a pas de magasin d’électronique dans les environs

Bon, à mon avis, tu devrais éviter de considérer Ebay comme un magasin d'électronique car les achats y sont visiblement hasardeux.

Voilà des magasins :
http://www.lextronic.fr/P7342-transistor-2n2222a.html
http://www.conrad.fr/ce/fr/product/1...e-metteur-UCEO

je sais auteur mais c'est moins cher et les frais de port gratuit....je sais que c'est pas une raison

bonjour a tous.

me revoilà après plusieurs essai avec ce fameux relais,j'ai essayé ce montage sans relais et le compte a rebours ce fait,le bip des secondes fonctionne et le bip de fin de partie retenti sur le buzzer.
Pièce jointe 209343
je n'arrive pas a mettre le dossier de fritzing donc j'ai pris en photo
maintenant je vais essayer de faire retentir la fin de partie sur la sirène,faire avec un bouton poussoir un "reset" car je doit débranché et rebranché pour revenir au début et faire avec 2 autres boutons poussoir pour désamorcé la bombe.

Citation:

---

Envoyé par mike3003

je n'arrive pas a mettre le dossier de fritzing donc j'ai pris en photo

---

Tu peux enregistrer le câblage sous forme d'image en allant dans le menu "Ficher > Exporter > comme une image"

merci Jerome Briot,sa sera mieux comme sa!!!Pièce jointe 209428

bonjour a tous.

faut il une alimentation extérieur pour alimenté la sirène ou alors est ce suffisant ce que j'ai?car sur le plan on voit le relais des modules la sirène et l’interrupteur branché sur la broche VIN.
a quoi sert exactement cette broche?

merci
