Bonjour à tous,
Dans le cadre d'un projet, j'ai beosin d'utiliser un arduino et une carte rfid pour faire un compteur.
J'ai donc commandé un uno et une carte rfid ( RC522 sur amazon), pour commencer, j'ai voulu me baser sur ce "tuto" : http://les-electroniciens.com/videos...ule-rfid-rc522
J'ai tout câblé comme indiqué, mis la bibliothèque, au téléversement je n'ai pas d'erreur, mais quand je passe un badge, je n'ai rien (la del rouge sur le lecteur rfid est bien allumée).

Me disant que ça venait peu être de la bibliothèque, je prends celle-ci : https://github.com/miguelbalboa/rfid et ouvre un des exemple ( firmware_check ), je téléverse (toujours pas d'erreur), et en sortie j'ai :
Code:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 ***NOWN sions supported ----------------------------- Performing test... ----------------------------- Result: DEFECT or UNKNOWN sions supported ----------------------------- Performing test... ----------------------------- Result: DEFECT or UNKNOWN ***************************** MFRC522 Digital self test ***************************** Firmware Version: 0xEE = (unknown) ----------------------------- Only known versions supported ----------------------------- Performing test... ----------------------------- Result: DEFECT or UNKNOWN
Dans un premier temps, je cherche donc juste à lire l'uid d'une carte (en gros à faire fonctionner mon lecteur rfid), pour toute la partie compteur, je regarderai dans un second temps, mais je ne epsne pas que ce soit le plus compliqué.

Merci par avance si l'un de vous à des pistes

ps : j'ai bien changé mon câblage entre les deux bibliothèques pour respecter le pin layout donné.

15/04/2016, 11h46
f-leb

Bonjour,

Tiens, j'ai eu aussi l'occasion de tester ce composant (de mémoire, acheté sur Amazon) avec la bibliothèque de miguelbalboa et une Arduino Uno.
Je n'ai pas eu de problème particulier:aie:

Dans la doc, on trouve bien un paragraphe Troubleshooting :

Citation:

I don't get input from reader or WARNING: Communication failure, is the MFRC522 properly connected?

Check your connection, see Pin Layout .
Check voltage. Most breakouts work with 3.3V.
SPI only works with 3.3V, most breakouts seem 5V tollerant, but try a level shifter.
According to reports #101, #126 and #131, there may be a problem with the soldering on the MFRC522 breakout. You could fix this on your own.

J'ai pu constater que le module est en effet tolérant au 5V sur la liaison SPI. Il y a un connecteur à souder, peut-être un problème à ce niveau.

Que donne l'exemple DumpInfo ?

La cause qui serait la plus inquiétante :( :

Citation:

My tag/card doesn't work.Hardware may be corrupted, most products are from china and sometimes the quality is really poor. Contact your seller.

Bonjour et surtout, merci de te pencher sur mon problème.

Quand je teste : DumpInfo, j'ai :
Code:

1 2 3 4 5 Firm522 properly connected? Scan PICC to see UID, SAK, type, and data blocks... Firmware Version: 0xFF = (unknown) WARNING: Communication failure, is the MFRC522 properly connected? Scan PICC to see UID, SAK, type, and data blocks...
Tu parles de 5v, là moi je ne l'ai branché qu'au 3.3 (comme indiqué sur la carte) et quand tu dis qu'il y a un connecteur à souder, tu parles bien de la barrette ?

15/04/2016, 13h28
gisclace

3 pièce(s) jointe(s)
J'ai refais le câblage et ai maintenant :
Code:

1 2 Firmware Version: 0x92 = v2.0 Scan PICC to see UID, SAK, type, and data blocks...
Avec DumpInfo (mais rien quand je pose le badge)

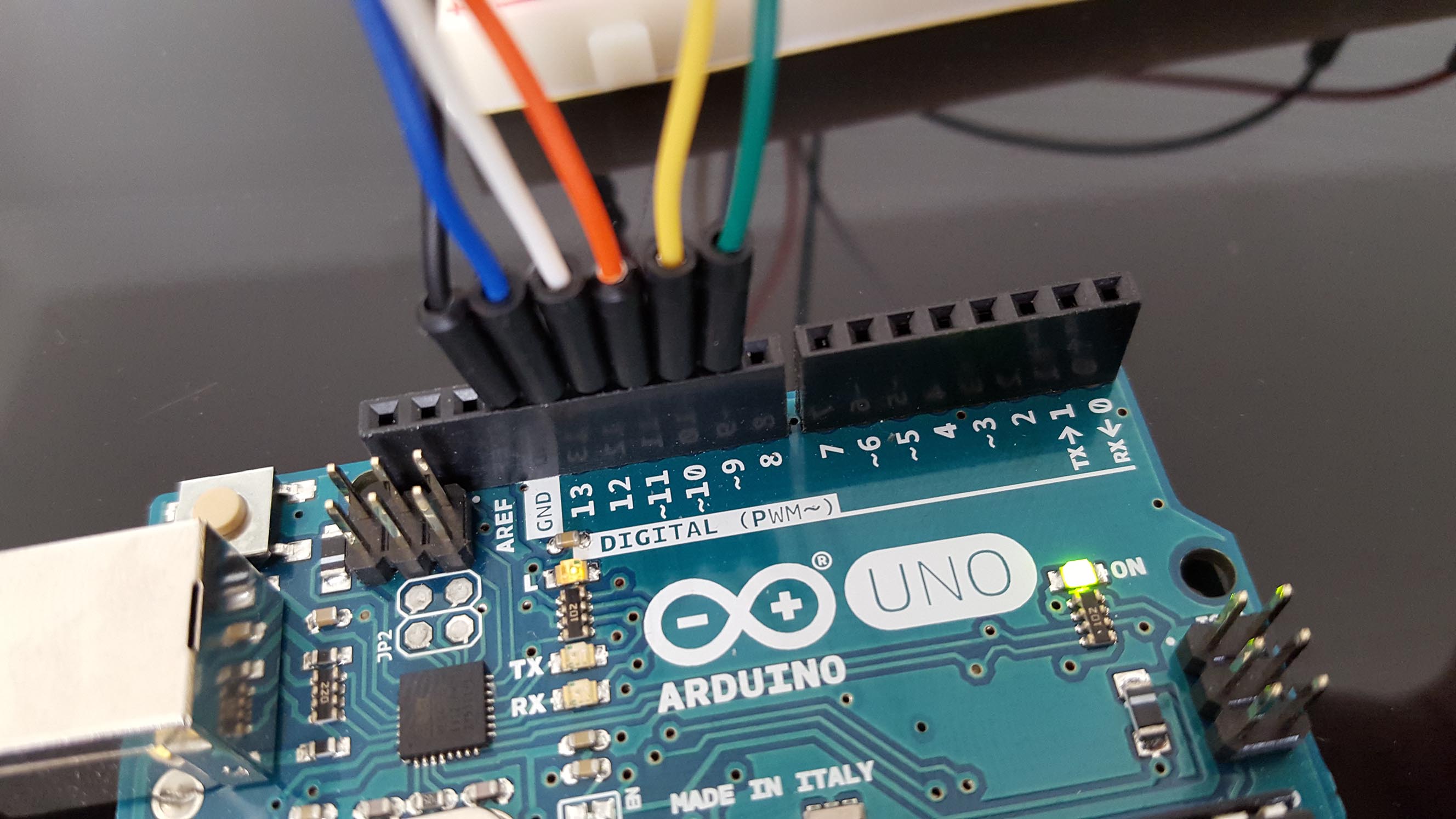

Quelques photos du montage :
Pièce jointe 207027Pièce jointe 207028Pièce jointe 207029

edit : désolé je n'ai pas pensé à éditer le message précédent ... :aie:
16/04/2016, 16h00
f-leb
Citation:
Envoyé par gisclace

J'ai refais le câblage et ai maintenant :

Code:

1 2 Firmware Version: 0x92 = v2.0 Scan PICC to see UID, SAK, type, and data blocks...
Le câblage a l'air bon et la communication Arduino-lecteur rfid semble bien établie.

Citation:

mais rien quand je pose le badge

Bizarre, tu utilises bien les tags fournis avec le lecteur ? Tu les passes à la bonne distance devant l'antenne (quelques centimètres au plus) ?
16/04/2016, 16h56
gisclace

Bonjour,
J'ai testé avec les deux badges fournis à divers distances et en laissant plus ou moins longtemps.

J'ai commandé un autre lecteur, je me dis que si j'ai le même résultat, ça augmente les chances que ce soit moi qui me plante quelque part plutôt que le lecteur défectueux.
