application android + conception architecture

Bonsoir,

Citation:

Afin de ne pas tous mélanger, j'ai fait 2 post différents pour le sujet içi (que j'ai passé en résolu).

Je conçois une application Android et son site web et je cherche à définir et comprendre la meilleure architecture à mettre en place.

L'application est composée de plusieurs parties :

une partie similaire à Facebook; "chaque joueur a un profil, peut le modifier ou modifier celui d'un autre joueur"
une partie jeux: chaque joueur peut jouer contre l'ordinateur ou contre un autre joueur

Le site web est composée de plusieurs partie :

une partie "application" qui est la même que l'android mais en version web
une partie site web classique (espace utilisateur, affichage de texte, multimédia, forum, blog)

Je cherche à intégrer ces éléments dans une architecture système et réseau réalisable, à laquelle j'ai déjà un peu réfléchie :?:? :
Je sais aussi qu'il existe de super beau Cloud à ma disposition mais c'est vraiment pour comprendre concrètement comment une architecture similaire à la mienne serait mis en place, et pourquoi pas adapter mon LAN dans un cloud ... un jour peut être :)

Donc plusieurs éléments et schémas à définir : (pour l'instant je me concentre seulement sur le premier)

le choix des périphériques et leur place
le(s) rôle(s) de chaque périphérique
le choix des OS
le choix des protocoles réseaux
le choix des protocoles de routage
l'ordre dans lequel on fait ces choix

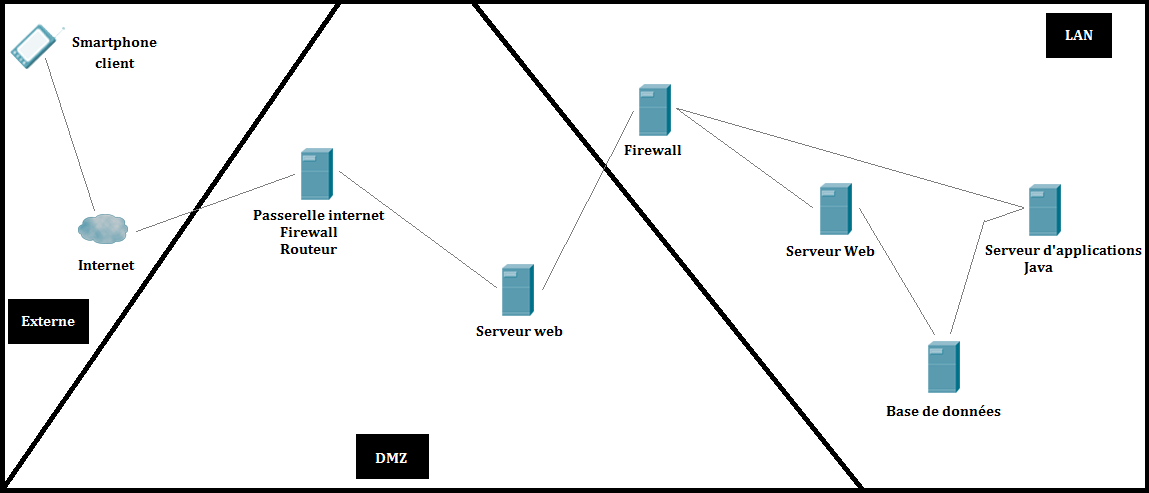

1) Choix des périphériques et de leur place :

Pièce jointe 203327

Il y a surement des choses fausses dans mon schéma et un manque de routeur(s) et/ou switch mais où je ne sais pas vraiment, même si mon idée serait de placer un switch entre la BDD et les 2 serveurs du LAN.

D'ailleurs j'ai une ou deux question:
-qu'est ce qui est préférable entre mettre (sur des machines physiques séparées) 'un routeur, un firewall et autre à la chaine' ou opter 'pour un firewall tout en un (firewall, routeur, proxy, etc...)' ?
De quoi cela dépend t il si le budget n'est pas un critère ?

Merci de vos réponses ;)

PS: Je tiens à préciser que cette application n'a rien d'un réseau sociale.
