Bonjour,
il y a de ca plus d'un an j'avais fais une analyse UML pour une appli que je voulais developper.
N'ayant noté aucun commentaire il y a des choses qui m'échappe dans ce que j'ai fais. Enfin dont je me souvient plus la signification, notamment les pointillé de la classe "serie" entre musculation et exercice ?
Est ce que quelqu'un peut me dire quel type de lien est ce ?
Pièce jointe 192195
Merci d'avance!!
Bonjour,
cela indique une relation-classe, la partie classe étant supportée par SerieCitation:
Envoyé par alex8276
Citation:
Envoyé par bruno_pages
Bonjour Bruno,
Merci pour ce retour,
Cela signifie donc bien que une série n'existe que si elle est associé a un exercice??
Bonsoir,
Si un exercice est composé d’un ensemble de séries, alors la classe SERIE est normalement associée à la classe EXERCICE par une relation de composition, sans passer par une classe-association :
http://www.fsmwarden.com/developpez_...omposition.png
Pour répondre du point de vue théorique sur la relation-classe, indépendamment du fait qu'elle soit ou non justifiée dans le modèle présent : oui il y a une instance de Serie pour chaque couple d'instance Exercice & Musculation mis en relationCitation:
Envoyé par alex8276
Les relations-classes sont un concept théorique, si on imagine aisément le code généré pour une classe ou une relation dans un langage de programmation donné c'est moins immédiat dans le cas d'une relation-classe. Pour celles-ci il y a plusieurs possibilités de génération et si on s'attache au point de vue implémentation et non du point de vue conceptuel le modèle sera différent, d'ailleurs dans Bouml une relation-classe est générée comme si elle était une relation standard.
Sauf erreur de ma part fsmrel présente un modèle implémentatoire ( sans doute pour une base de donnée :) ), le problème dans son modèle on ne sait pas sur quoi porte une série. Dans les nombreuses possibilités de modélisation sans relation-classe Serie peut être une classe générique/template où dans le cas présent l'actual est Musculation :
Pièce jointe 192347
Bonsoir,
Bingo ! On ne peut rien vous cacher :P En tout cas, c’est un plaisir de vous lire à nouveau.Citation:
Envoyé par Bruno

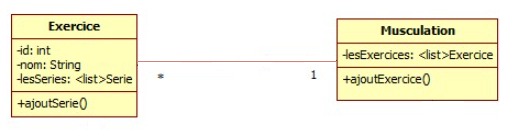

Une remarque. Vu cette partie du diagramme présenté par Alex :
http://www.fsmwarden.com/developpez_...position_c.png

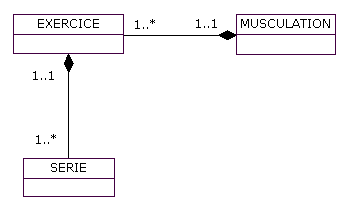

Dans le sens implémentatoire ou non d’une base de données, la relation entre les deux classes ressemble furieusement à une relation de composition, en effet, on lit qu’une [séance de] musculation est composée d’un ensemble d’exercices (j’utilise le terme ensemble au sens de la théorie des ensembles). Dans le sens métaphorique des matriochkas, je dirais qu’une séance de musculation contient des exercices, contenant eux-mêmes des séries, et si je détruis une grande matriochka (sacrilège !), les petites matriochkas le sont de facto, d’où les relations de composition :
http://www.fsmwarden.com/developpez_...position_e.png
Du point de vue de la théorie relationnelle (ou plus globalement de la théorie des ensembles), par transitivité une série détermine un exercice, donc une séance de musculation.
Maintenant, si le but de la manœuvre n’est pas de produire une base de données (en 1re forme normale), j’applique la 7e proposition de Wittgenstein et me retire sur la pointe des pieds... http://www.fsmwarden.com/images/smileys/whistle.png
Bonjour à tous les deux et merci pour vos réponses.
Comme je l'ai dis j'ai effectué ceette analyse il y a plus d'un an. Je ne sais plus pourquoi j'ai fais comme ça, car aujourd’hui j'aurais fais comme le dis fsmrel puisque selon moi une série n'est pas lié directement avec une séance de musculation.
Une séance = 1 ou plusieurs exercices composé chacun de une ou plusieurs séries, exemple: (séance)11/11/2015-> (Exercice)Développé couché : 3 (Serie)séries de 10 répétitions
Je sais pas si c'est trés clair ce que je raconte :D
Bonjour,
Pour ma part, c'est limpide :D
De ce pas je vais donc faire quelques exercices pour remuscler mes abdominaux un peu trop kronembourg...
Bonjour !!
Je reviens vers vous pour une nouvelle question. Mais je pense faire une confusion entre conception de l'appli et de la BDD.
Actuellement j'ai cette relation:
Pièce jointe 193508
Je me posais la question de savoir si il serait pas mieux de faire comme cela :
Pièce jointe 193509
car au niveau de la base de données, mes entités Exercice et Séance ne sont pas lié car les exercices sont indépendant d'une seance. J'ai donc lié serie a séance.
Et également la clé etrangère idSeance de Serie est lié a idSeance de Seance. Ne devrais je pas la lié plutot a idSeance de Musculation ??
Merci
EDIT: VOici un MCD Pièce jointe 193512
Bonsoir Alex,
Si les séries ne concernent que la musculation (donc pas l’endurance), l’association entre SERIE et SEANCE doit effectivement être remplacée par une association entre SERIE et MUSCULATION. De la même façon, d’après votre diagramme de classes, VELO et CAP sont associés à ENDURANCE, ce qui devrait être aussi le cas dans votre dernier diagramme, à moins d’une règle secrète...Citation:
Envoyé par Alex8276
Incidemment, pour les données de type entier vous utilisez systématiquement INT(11) : prévoyez vous donc jusqu’à 100 milliards d’utilisateurs ? Ça fait beaucoup ! :D
N.B. Quel outil avez-vous utilisé pour votre dernier diagramme ? Quel sera votre SGBD ?
Bonjour fsmrel,
Ok c'est bien ce qu'il me semblait, promis je n'ai caché aucune règle secrete !!:)
Le dernier diagramme vient du concepteur intégré a phpmyadmin. Il est donc généré d'après le code SQL et j'utilise mysql comme SGBD.
Pour les int(11), non je ne pense pas avoir autant d'entrée. Par habitude (méconnaissance et peut être fainéantise ) je ne pense jamais a utiliser les tinyint ou autres type moins lourd. Surtout que pour les utilisateurs il risque d'y avoir que moi si j'arrive a bout de mon idée :D.
En ce qui concerne les bouts de diagrammes de classes que j'ai mis, il vaut mieux rester sur le lien de composition entre Serie et Exercice ou passer a un lien de composition entre Serie et Musculation.(ce qui collerait plus au MCD, un objet Exercice n'aurait plus connaissances des séries associées). Dans le cas de l'affichage de plusieurs séances, ma solution m'oblige a créer plusieurs objets identique. (Exercice: id=>1, nomExercice='développé couché"). Seul le tableau des séries les différencies.
