Juste une petit question à propos du paragraphe V-B. Branchements :
Est-ce que le protocole I2C fixe la valeur des 5 premiers bits ?Citation:
L'adresse est codée avec sept bits. Dans le protocole, l'adresse est suivie du bit R/W pour indiquer une opération de lecture/écriture et former un octet. Avec Arduino, A0, A1 et A2 seront les bits de poids faible et le huitième bit de poids fort est à zéro. Ce qui donne pour la valeur de l'octet d'adresse du composant :
Adresse = 0100 1000 = 48Hex
Si j'ai bien compris le 8ème bit de poids fort est forcément 0 car il correspond au start. Mais ensuite, les 4 bits suivants sont-ils obligatoirement 1001 ?
Salut;)
Peut-être faudra-t-il que je reformule ce passage dans l'article:aie:
Dans le protocole I2C, l'adresse est codée sur 7 bits (quoi que j'ai vu qu'on pouvait étendre à 10 bits). Je prends un autre exemple, le MCP4018 (potar numérique):

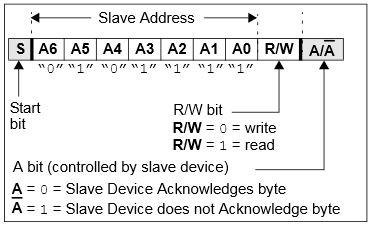

Pièce jointe 190420
Le constructeur a fixé l'adresse à : 0101111 (bits A0 à A6)
Ici, aucune possibilité de modifier l'adresse de façon hardware comme avec le ds1621.
Sous Arduino, il faut rajouter un bit A7=0 (pas évident que cela a un rapport avec le Start) pour passer l'adresse dans un octet, soit 0010 1111
Code:Wire.beginTransmission(0x2F)
Après c'est la tambouille de la librairie Wire d'Arduino de générer les start, stop, bit RW quand il faut.
Il est vrai que c'est un peu confus, car on trouve aussi dans la littérature des "octets d'adresse" composés des 7 bits suivis du bit R/W (lecture ou écriture).:aie:
Tiens, moi j'aurais écrit 0101111 (bits A6 à A0), histoire d'être en phase avec le croquis. Nan ?Citation:
Envoyé par f-leb
Oui oui, A6 à A0, de gauche à droite comme sur la figure.
Pour être plus précis, l'adresse est codée sur octet sous la forme 7 bits + un bit de R/W, donc un octet. Les 7 bits de poids fort constitue l'adresse du chip, tout ou partie de cette adresse pouvant être fixée en dur par le constructeur. Le bit de poids faible indique si le chip recevra des octets dans la suite de l'échange (R/W à 0) ou si au contraire c'est lui qui devra émettre des octets (R/W à 1).
On peut ainsi extrapoler en disant qu'un chip à en réalité 2 adresses sur un octet, l'adresse paire pour recevoir, l'adresse impaire pour émettre.
Cependant toutes les adresses ne sont pas utilisables, certaines sont réservées. C'est le cas de l'adresse 11110xx0, qui indique justement que on passe en mode adressage 10 bits. Dans ce cas on a 11110 qui indique ce mode, xx qui sont les 2 bits de poids fort de l'adresse et R/W systématiquement à 0. Suivra un second octet qui indiquera les 8 autres bits de l'adresse (donc pas de R/W ici). Et pour passer en émission, on fera suivre d'un restart avec un troisième octet copie du premier octet à l'exception du bit R/W qui passe à 1.
Tout est expliqué ici page 15 http://www.google.fr/url?sa=t&rct=j&...05454873,d.d24
C'est une doc de NXP (anciennement Philips qui a conçu I2C), elle passe rapidement en revue différents bus puis détail le bus I2C. Une super doc !
Je viens de relire la doc sur la bibliothèque Wire de Arduino.
Donc la fonction begin() prend en paramètre l'adresse du composant sur 7 bits, des valeurs entre 8 et 127 (les valeurs entre 0 et 7 sont réservées).
Cependant comme l'a indiqué sevyc64, le 8ème bit est celui qui indique le sens de la communication : écriture ou lecture.
Donc si je reprends l'exemple de l'article avec le capteur de température, avec A2=A1=A0=0 l'adresse du composant est (et si je ne me trompe pas) :Citation:
Envoyé par documentation Arduino
1001 0000 en écriture (écriture sur l'esclave)
1001 0001 en lecture (lecture des données de l'esclave)
Et 1001 étant le quartet de l'adresse imposé par le constructeur sur ce composant. J'avoue qu'au départ je n'avais pas saisi ce point :oops:, mais depuis que j'ai vu la doc de plusieurs composants dont celle du AD5171 (potentiomètre numérique) j'ai compris qu'une partie de l'adresse est imposée par le constructeur et une autre est au libre arbitre de l'utilisateur.
Vincent : je conserve ton lien, merci :)
Tu as bien compris.
La source de confusion en I2C, tant que l'on a pas compris le principe, c'est que l'on parle toujours d'un adressage sur 7 bits, bit 0 à bit 6, et d'un 8ème bit pour le sens de la communication. Mais en réalité, lorsqu'on regarde l'octet transmis, l'adressage se fit sur les bits 1 à 7, le sens de communication n'est pas le 8ème bit, mais bien le bit 0.
Pour les adresses :
- L'adresse 0 (000 0000) est réservée au broadcast, adressage de l'ensemble des esclaves reliés
- Les adresses 1 à 3 (000 00xx) sont réservées pour d'autres usages
- Les adresses 4 à 7 (000 01xx) sont réservées aux périphériques I2C Haute Vitesse
- Les adresses 8 à 119 sont utilisées pour les périphériques I2C vitesse normale
- Les adresses 120 à 123 (111 10xx) sont réservé à l'adressage 10 bits
- Les adresses 124 à 127 sont réservé pour d'autres usages
ok. Je pense que dans l'article, pour éviter la confusion, il vaut mieux rester sur une base de 7 bits. Et l'adresse du capteur de température est ainsi :
100 1000.
En indiquant, si je ne me trompe pas, que le constructeur impose la valeur des 4 premiers bits (ici 1001) sans doute pour éviter d'aller piocher dans une adresse non valide (cf. la réponse de sevyc) et que l'utilisateur a le choix de spécifier la valeur des 3 derniers. Il peut donc potentiellement placer dans le système 2^3 = 8 capteurs de température.
En précisant, ensuite, que le 8ème bit indique la direction du message.
Qu'en pensez-vous ?
c'est tout à fait ce qu'il faut faire car c'est ce qu'on trouve dans toute la littérature
J'ai mis à jour l'article, merci à tous;)
Merci beaucoup pour ce tutoriel8 -)
Est-il possible d'épingler la discussion pour la retrouver plus facilement comme ça été fait pour les 2 autres articles sur Arduino ?
Fait
