Coordonnee X,Y sur une Ellipse
Bonjour a tous,
Par avance desole pour l'absence d'accent mais j'utilise un clavier uk.
voici mon petit probleme: je dispose de deux ellipses (sur un plan cartesien, c'est une image 2D en fait) dont je connais pour chacune la largeur (dx), la hauteur (dy), et le centre (centroid.x ou .y).
Mon but et de savoir si ces ellipses se chevauchent ou non.
En gros ce que j'ai fais c'est recuperer les variables suivantes: la distance entre les deux centres des ellipses (distCenter), la distance enter les centres en X (distCenterX), la meme chose en Y (distCenterY).
Si je reflechi bien je suis face a 4 cas de figures possible:
- mon ellipse de reference se trouve en bas a droite de la seconde
- mon ellipse de reference se trouve en bas a droite de la seconde
- mon ellipse de reference se trouve en haut a droite de la seconde
- mon ellipse de reference se trouve en haut a droite de la seconde
j'omet pour l'instant les cas ou les x et y des deux ellipses sont egaux...
voici mon code:
pour info:
polygonList[compt] = un objet polygone duquel je recupere mes variables tel que le centre dudit objet, sa largeur, sa hauteur, etc... polygonList[compt2] etant bien evidemment le second objet (seconde ellipse).
Code:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
|
double distCenterX, distCenterY, distCenter, angle1, angle2, pi, x1 , y1, x2, y2, a1, b1, da1, db1, a2, b2, da2, db2;
pi=3.14;
// represente en gros mon hypotenuse
distCenter = sqrt(pow(polygonList[compt]->centroid.datapointx - polygonList[compt2]->centroid.datapointx, 2) + pow(polygonList[compt]->centroid.datapointy - polygonList[compt2]->centroid.datapointy, 2));
//4 possibilities
if (polygonList[compt]->centroid.datapointx > polygonList[compt2]->centroid.datapointx && polygonList[compt]->centroid.datapointy < polygonList[compt2]->centroid.datapointy) {
distCenterX = polygonList[compt]->centroid.datapointx - polygonList[compt2]->centroid.datapointx;
distCenterY = polygonList[compt2]->centroid.datapointy - polygonList[compt]->centroid.datapointy;
angle1 = acos(distCenterY / distCenter)* (180 / pi);
angle1 = angle1 + 90;
angle2 = acos(distCenterX / distCenter)* (180 / pi);
angle2 = 360 - angle2;
}
else if (polygonList[compt]->centroid.datapointx < polygonList[compt2]->centroid.datapointx && polygonList[compt]->centroid.datapointy < polygonList[compt2]->centroid.datapointy) {
distCenterX = polygonList[compt2]->centroid.datapointx - polygonList[compt]->centroid.datapointx;
distCenterY = polygonList[compt2]->centroid.datapointy - polygonList[compt]->centroid.datapointy;
angle1 = acos(distCenterY / distCenter)* (180 / pi);
angle1 = 90 - angle1;
angle2 = acos(distCenterX / distCenter)* (180 / pi);
angle2 = angle2 + 180;
}
else if (polygonList[compt]->centroid.datapointx < polygonList[compt2]->centroid.datapointx && polygonList[compt]->centroid.datapointy > polygonList[compt2]->centroid.datapointy) {
distCenterX = polygonList[compt2]->centroid.datapointx - polygonList[compt]->centroid.datapointx;
distCenterY = polygonList[compt]->centroid.datapointy - polygonList[compt2]->centroid.datapointy;
angle1 = acos(distCenterY / distCenter)* (180 / pi);
angle1 = 360 - angle1;
angle2 = acos(distCenterX / distCenter)* (180 / pi);
angle2 = angle2 + 90;
}
else if (polygonList[compt]->centroid.datapointx > polygonList[compt2]->centroid.datapointx && polygonList[compt]->centroid.datapointy > polygonList[compt2]->centroid.datapointy) {
distCenterX = polygonList[compt]->centroid.datapointx - polygonList[compt2]->centroid.datapointx;
distCenterY = polygonList[compt]->centroid.datapointy - polygonList[compt2]->centroid.datapointy;
angle1 = acos(distCenterY / distCenter)* (180 / pi);
angle1 = angle1 + 180;
angle2 = acos(distCenterX / distCenter)* (180 / pi);
angle2 = 90 - angle2;
}
a1 = polygonList[compt]->dx / 2;
b1 = polygonList[compt]->dy / 2;
da1 = polygonList[compt]->dx;
db1 = polygonList[compt]->dy;
a2 = polygonList[compt2]->dx / 2;
b2 = polygonList[compt2]->dy / 2;
da2 = polygonList[compt2]->dx;
db2 = polygonList[compt2]->dy;
angle1 = angle1*(pi / 180);
angle2 = angle2*(pi / 180);
x1 = polygonList[compt]->centroid.datapointx + (a1 * cos(angle1));
y1 = polygonList[compt]->centroid.datapointy + (b1 * sin(angle1));
x2 = polygonList[compt2]->centroid.datapointx + (a2 * cos(angle2));
y2 = polygonList[compt2]->centroid.datapointy + (b2 * sin(angle2)); |
Dans l'idee je trace une droite entre les deux centres (distCenter); je trace une droite en x (distCenterX) et une en y (distCenterY). de la j'obtiens un rectangle "virtuel" duquel je deduis mes angles 1 et 2 que je convertis ensuite en radian. Cette operation s'effectue en fonction de la ou se trouve mon ellipse secondaire (polygonList[compt2]) par rapport a l'ellipse de reference (polygonList[compt]) (mes if, elseif ...).
De la je tente ensuite de trouver les points x1 et y1 qui sont censes representer le point ou la droite virtuelle reliant mes deux centres des ellipses (distCenter) coupe mon ellipse de reference. Idem pour x2 et y2 qui sont les coordonees cette foi ci du point qui est cense representer l'endroit ou a droite entre mes deux centres coupe l'ellipse secondaire.
c'est confus n'est-ce pas...?
Apres moulte tests, mes angles semblent bons, mes distances aussi. A ce niveau la ce sont mes connaissances en prog et en geometrie qui ne suivent plus. Donc ami(e)s dev, pourriez vous me venir en aide: pourquoi mes points x1,y1 et x2,y2 ne tombent en rien la ou je les attend ? ou me trompe-je ?
je precise que les ellipses ne sont pas necessairement toujours applaties, elles ne sont par contre jamais inclinees!
De plus, desole pour le code "usine a gaz", mais je ne suis pas du tout developpeur... merci de votre comprehension :)
edit: vous l'aurez compris, ce code est inclu dans une double boucle for...
edit2/ une image saura davantage vous expliquer que mes loooongues phrases; voici donc mon art
Pièce jointe 189303

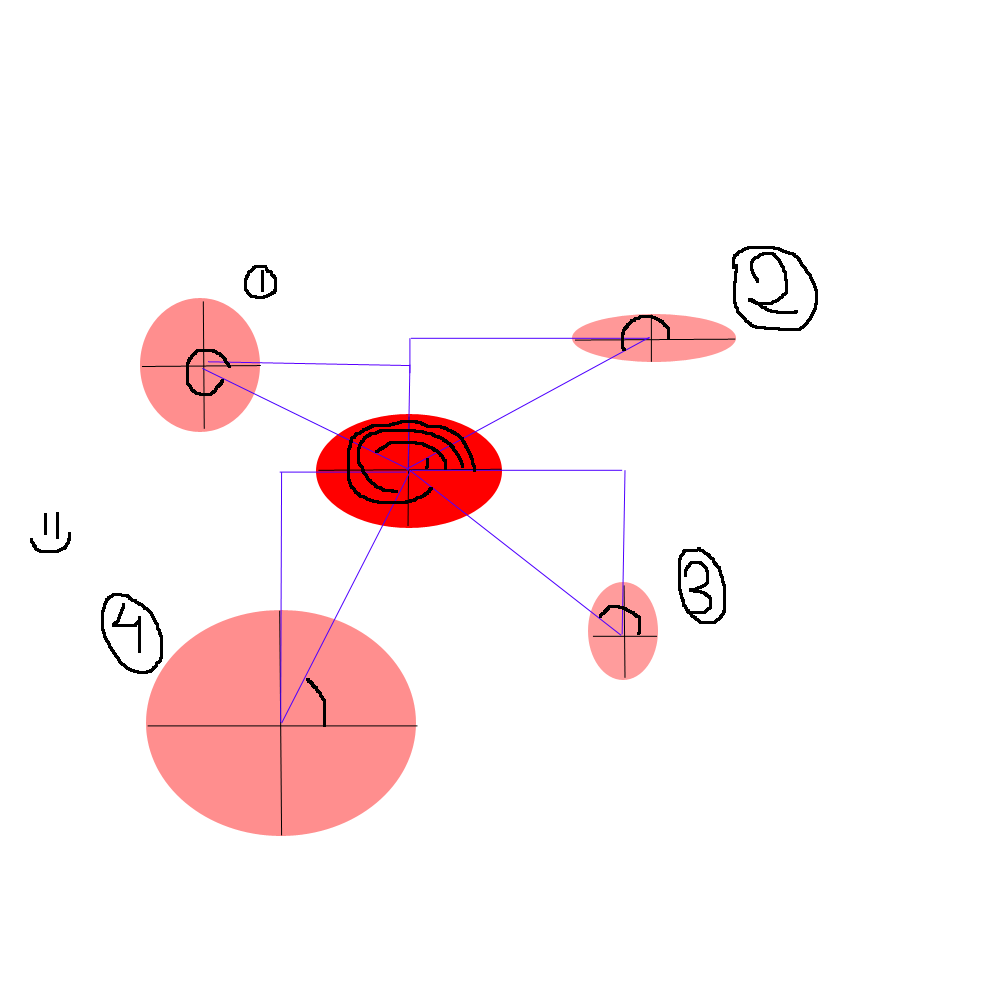

et les 4 cas de figures, et leurs angles:
Pièce jointe 189302
je cherche donc les coordonnees des points en cyan sur l'image.
Merci :°)
Flo
