Afficher plusieurs plot par un script gnuplot

Bonjour à tous,

Je voulais savoir, est ce qu'à partir d'un "script.gnuplot" on peut afficher plusieurs courbes en même temps? par ce que ça ne m'affiche que le dernier plot que je fais (fichier3 de l'exemple)

script.gnuplot :

Code:

---

1 2 3 4 5

#!/usr/bin/gnuplot -p   plot 'fichier1.txt' with lines plot 'fichier2.txt' with lines plot 'fichier3.txt' with lines

---

merci

salut,

de mémoire il me semble qu'il suffit de séparer les commandes par une virgule

Code:

---

1 2 3

#!/usr/bin/gnuplot -p   plot 'fichier1.txt' with lines, 'fichier2.txt' with lines, 'fichier3.txt' with lines

---

à vérifier

Salut,

merci pour votre réponse

Quand j'ai essayé ce que vous me dites, ça m'a affiché toutes les courbes sur une même figure, mais en fait ma questions c'est afficher toutes le figures séparément mais en même temps

merciii

Citation:

---

Envoyé par salmasal

en fait ma questions c'est afficher toutes le figures séparément mais en même temp

---

je ne me représente pas la chose, "séparément" ? ça ressemblerait à quoi ?

ça veut dire pour mon exemple, avoir 3 figures au lieu d'avoir une avec 3 courbe dedans. Lorsque j’exécute ./script.gnuplot ça me sot une figure, soit la figure du dernier plot dans le script soit, en utilisant ce que vous m'aviez dit, une figure qui affiche tous les plot du script. Moi je me demandais si c'est possible de me faire sortir 3 figures

http://www.mactech.com/articles/mact...plot/fig06.jpg
quelque chose comme ça donc si je comprends bien ?

il semble qu'il faille utiliser la directive multiplot, je ne pourrais malheureusement pas t'en dire plus sans avoir essayé

edit: ce lient peut peut-être aider http://www.gnuplot.info/demo_svg_5.0/layout.html
edit2: à vue de nez je dirais qu'un code tout bête comme celui là doit fonctionner, à tester :

Code:

---

1 2 3 4 5 6

#!/usr/bin/gnuplot -p set multiplot layout 1,3 plot 'fichier1.txt' with lines plot 'fichier2.txt' with lines plot 'fichier3.txt' with lines unset multiplot

---

Ce n'est pas exactement ce que je voulais, mais ça ira avec cette méthode, merci beaucouuuup

Citation:

---

Envoyé par salmasal

Ce n'est pas exactement ce que je voulais

---

en même temps tu n'expliques pas tellement bien ce que tu veux, un schémas, une illustration ou un ensemble d'adjectifs permettant de caractériser avec plus de précision ce que tu souhaites auraient été bienvenus ;)

pour ma part j'aurais au moins appris à utiliser multiplot :mrgreen:

Bonjour :coucou:

Merci. J'ai appris un truc.

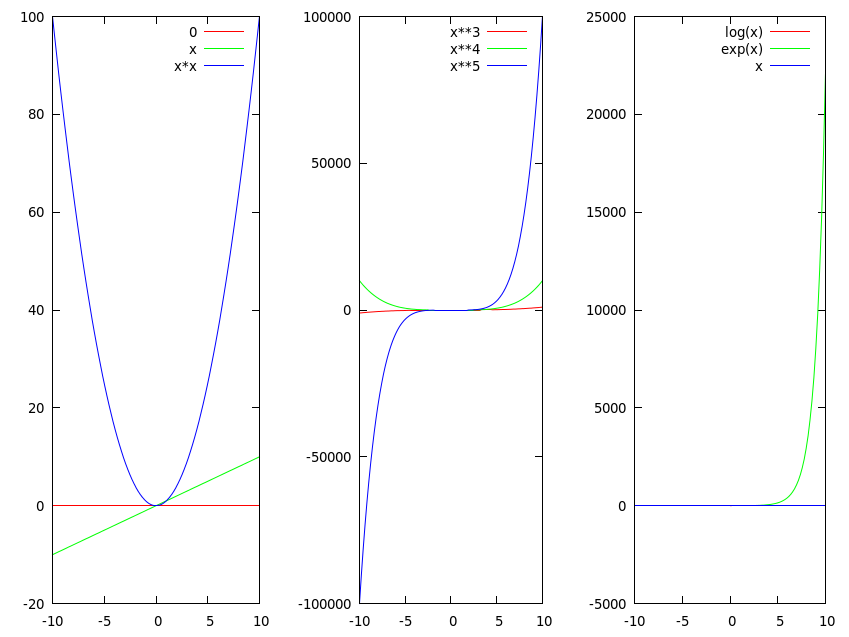

Pièce jointe 188208

Code:

---

1 2 3 4 5 6

gnuplot> set multiplot layout 1,3 multiplot> plot 0,x,x*x multiplot> plot x**3,x**4,x**5 multiplot> plot log(x),exp(x),x multiplot> unset multiplot gnuplot>

---

J'avais déjà fait des animations gnuplot. Mais ça, je ne connaissais pas.

Je sais c'est à cause de moi :D. en tout cas moi aussi j'ai appris le multiplot et ça me fait l'affaire merci beaucoup

La différence entre ce que j'avais envie d'avoir et ce que j'obtiens maintenant avec multiplot, c'est qu'avec multiplot j'ai 3 courbes sur une même page alors que j'avais envie que ça me sort 3 pages chacune contient une courbe

merci

Citation:

---

Envoyé par Flodelarab

Bonjour :coucou:

Merci. J'ai appris un truc.

Pièce jointe 188208

Code:

---

1 2 3 4 5 6

gnuplot> set multiplot layout 1,3 multiplot> plot 0,x,x*x multiplot> plot x**3,x**4,x**5 multiplot> plot log(x),exp(x),x multiplot> unset multiplot gnuplot>

---

J'avais déjà fait des animations gnuplot. Mais ça, je ne connaissais pas.

---

Cooool ;)
