OpenGL avec Gtk3/Cairo, problemes de saccades

Salut les développeurs,

J'ai créé un programme de modélisation, animation, rendu 3d appelé Gloss3D. Au début, j'utilisais OpenMotif pour la partie interface graphique. Mais j'ai aussi écrit un front-end basé sur GTK+3 :

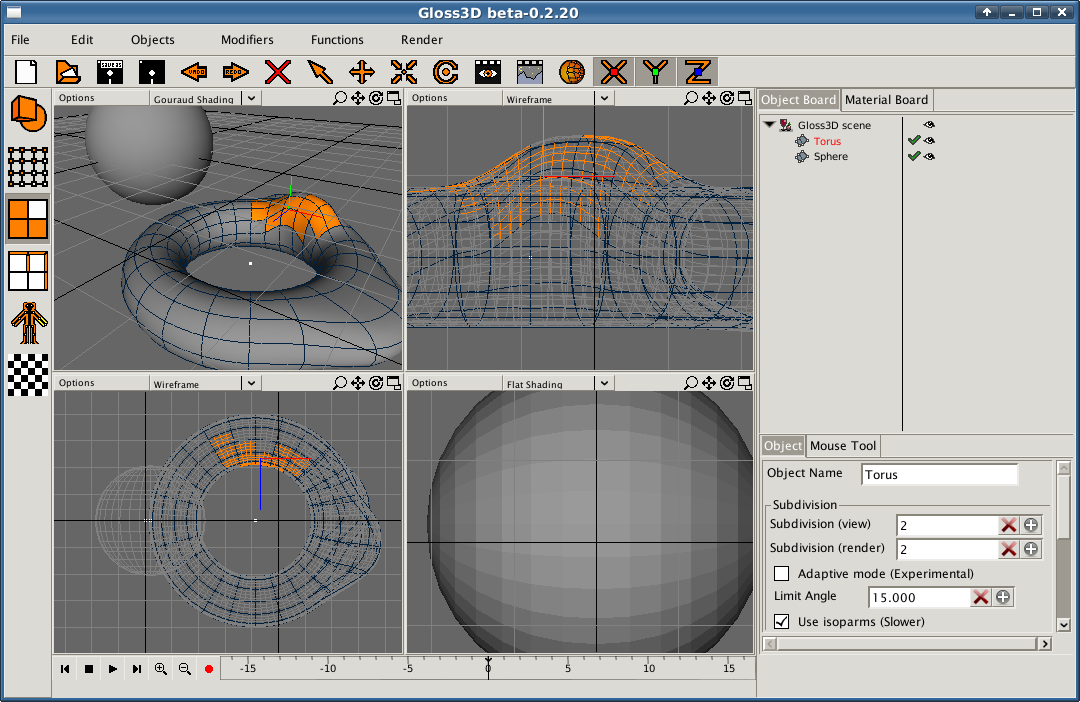

Pièce jointe 165870

Frontend Motif :

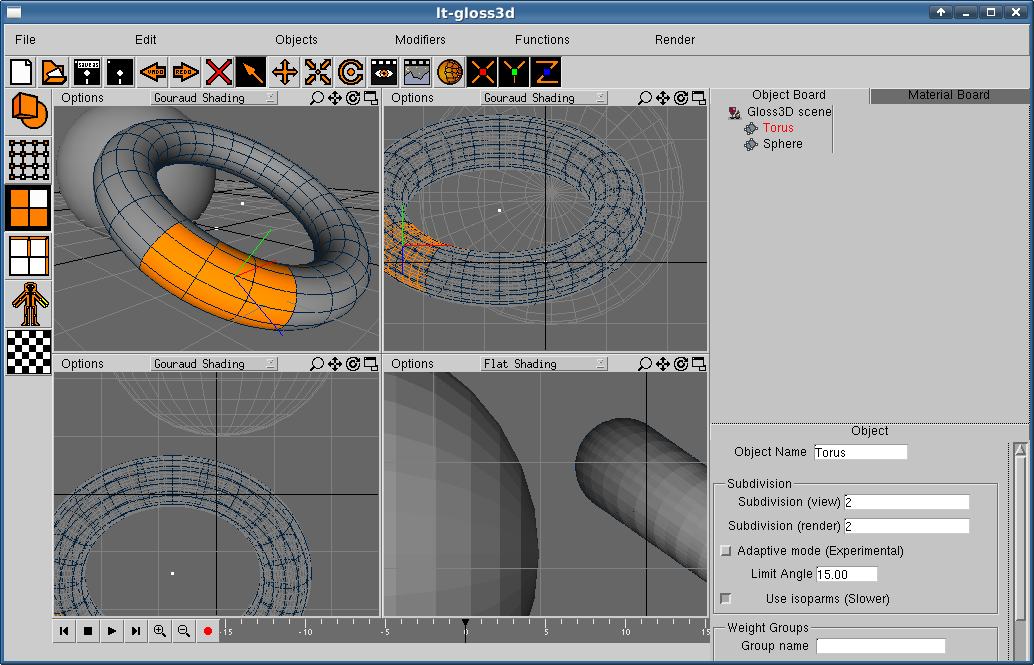

Pièce jointe 165871

Mais j'ai un problème avec le widget OpenGL. Sachant que gtkglarea n'existe pas pour GTK3, j'ai écrit mon propre widget en utilisant les fonctions x11 offertes par gdk. Le widget est dans SOURCE_ROOT/g3dui/gtk3/g3duiview.c. Quand on tourne autour d'un object low-poly, l'affichage est fluide, mais quand je crée un objet avec beaucoup de polygones, c'est non seulement saccadé (ça, c'est normal), mais en plus les saccades sont irrégulières (le framerate est irrégulier). Je n'ai pas ce probleme avec la version Motif/X11. Les saccades se produisent a intervalles réguliers.

Vous pouvez télécharger le code source ici : http://velotrip.free.fr/gloss3d-beta-0.2.3.tar.gz[/url]

compiler avec :

./configure --prefix=/usr --with-gtk3
make
ensuite executer ./gloss3d. Pas besoin de faire "make install", lancez le depuis le répertoire local.

Ensuite copier le code source dans un autre répertoire pour la version Motif, puis faites :
./configure --prefix=/usr --with-motif
make
./gloss3d

Créez n'importe quelle primitive, genre une sphère, convertissez la en mesh en utilisant le bouton Pièce jointe 165873 et utilisez le panneau a droite pour subdiviser la sphère. Tournez autour de la sphère en utilisant le bouton de rotation Pièce jointe 165874. Sur mon ordi plutôt vieux, l'affichage saccade vers la subdivision niveau 3 ou 4.

Pour la version Motif, dans SOURCE_ROOT/g3dui/motif/g3duiview.c, ligne 289, pour forcer le re-dessin OpenGL, je fais juste :
Code:

1 2 XClearArea ( XtDisplay ( ogl ), XtWindow ( ogl ), 0, 0, 0, 0, True );
et ça marche sans souci. Les saccades sont régulières lorsque les objets sont "lourds".

Pour la version GTK3, le code qui pose problème est dans SOURCE_ROOT/g3dui/gtk3/g3duiview.c, ligne 747 a 750 dans l’évènement GDK_MOTION_NOTIFY :
Code:

1 2 3 4 gtk_view_redraw_area ( widget ); /* <---- redessiner le GL Drawing Area */ while (gtk_events_pending ()) gtk_main_iteration ( ); /* <---- attendre la fin du dessin ***/
Si je n'utilise pas la boucle while, les saccades sont encore plus irrégulières. Est-ce que quelqu'un aurait une solution pour que le comportement soit le même que dans la version Motif/X11 ?

Merci de votre aide.

Gary.

Bonjour.

J'ai tenté une compilation mais... :

Code:

1
2
3
4
g3dimage.c:49:19: fatal error: Xm/Xm.h: No such file or directory
 #include <Xm/Xm.h>
                   ^
compilation terminated.

11/01/2015, 16h49
garybaldi

Salut Gerald3d.

Merci de m'avoir remonté le souci. J'ai corrigé les inclusions. Tu devrais pouvoir compiler ça :

http://velotrip.free.fr/gloss3d-beta-0.2.32.tar.gz

je précise que pour la version Motif, il y a encore beaucoup de warnings a la compilation car c'est en cours de dev. Pour la version Gtk+3 en revanche, c'est a peu près propre.

A plus.

Gary.

Je progresse :). Mais cette fois-ci c'est peut être de mon côté qu'il manque quelque chose :
Code:

1 2 3 In file included from common/g3dui.c:30:0: ../include/g3dui.h:31:26: fatal error: GL/GLwMDrawA.h: No such file or directory #include <GL/GLwMDrawA.h>
Peux-tu m'éclairer ?

11/01/2015, 18h09
garybaldi

Aaaargh, je te corrige ça dans 10 minutes :)

Gary.
11/01/2015, 18h39
garybaldi

Corrige. Dis moi s'il y a un souci.

http://velotrip.free.fr/gloss3d-beta-0.2.33.tar.gz

Gary.

Là je pense que tu vas craquer :) :

Code:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
In file included from /usr/include/libpng12/png.h:540:0,
                 from ../include/r3dnet.h:64,
                 from ../include/g3dui.h:38,
                 from common/g3dui.c:30:
/usr/include/libpng12/pngconf.h:371:21: error: expected '=', ',', ';', 'asm' or '__attribute__' before '.' token
            __pngconf.h__ in libpng already includes setjmp.h;
                     ^
/usr/include/libpng12/pngconf.h:372:12: error: unknown type name '__dont__'
            __dont__ include it again.;
            ^
/usr/include/libpng12/pngconf.h:372:29: error: expected '=', ',', ';', 'asm' or '__attribute__' before 'it'
            __dont__ include it again.;
                             ^
/usr/include/libpng12/pngconf.h:372:29: error: unknown type name 'it'
common/g3dui.c: In function 'common_g3dui_dispatchGLMenuButton':
common/g3dui.c:303:5: warning: implicit declaration of function 'addMenuListButton' [-Wimplicit-function-declaration]
     if ( tool_flags & OBJECTMODETOOL ) addMenuListButton ( gui, lobjmenu, mou );
     ^
Makefile:1149: recipe for target 'common/g3dui.lo' failed

11/01/2015, 20h13
garybaldi

Mmmh... je regarde. Je vais compiler ça sur une Debian amd64 wheezy pour voir.
11/01/2015, 21h03
garybaldi

Hello gerald3d,

Bon j'ai pu résoudre le problème de compilation sur une Ubuntu14 (j'avais auparavant obtenu la même erreur que toi). Ça devrait marcher aussi sur une Debian du coup :

http://velotrip.free.fr/gloss3d-beta-0.2.34.tar.gz

Il subsiste quelques warnings de formatage de chaines que je n'ai pas chez moi car je ne bosse par sur une distro linux debian/ubuntu et les options par défaut de gcc diffèrent je suppose.

A plus,

Gary
12/01/2015, 11h05
gerald3d
Ca progresse :). Mais le Graal n'est toujours pas atteint ! Il me manque peut être quelques bibliothèques pour y arriver.
Code:

1 2 3 /usr/bin/ld: cannot find -lXm /usr/bin/ld: cannot find -lGLw collect2: error: ld returned 1 exit status
12/01/2015, 14h34
garybaldi

Salut gerald3d.

Merci de ta persévérance !

Bon là, je mets ma main à couper que ca va compiler :

http://velotrip.free.fr/gloss3d-beta-0.2.35.tar.gz

A++

Gary.
12/01/2015, 16h28
pvincent

Bonjour,

J'ai essayé de compiler ton programme (dernière mouture, configure avec GTK3) sous Mint 17, et la compilation est allé jusqu'au bout avec un certain nombre de warnings (je peux t'envoyer la liste si cela t'es utile) après avoir installé freeglut3-dev/
Je l'ai ensuite lancé, mais comme je suis complètement ignorant du fonctionnement de ce type de programme, j'ai du mal à l'utiliser.
En utilisant le bouton de droite de la souris, j'ai bien créé un sphère.
Ensuite, en cliquant sur le bouton indiqué, j'ai fait apparaître un menu avec des entrées "subdivisions" et j'ai rajouté 1 pour chaque ligne (ce qui n'a rien modifié dans l'aspect de la sphère visible dans le 1er quadran), puis cliqué sur le bouton pour la faire tourner, et en draguant avec le bouton de gauche de la souris, fait tourner les axes (rien d'autre de visible).
Ensuite, en m'amusant avec les différents boutons, cela c'est terminé par :

Citation:

Selected: Sphere:1
Selected: Sphere:2
Selected: Sphere:2
NBRTFAC = 1984, MEMSIZE = 317440 Bytes
NBRTFAC = 1984, MEMSIZE = 317440 Bytes
Erreur de segmentation (core dumped)

au moment où j'ai cliqué sur un des boutons du bas...
En fait, je n'avais même as eu conscience de créer une deuxième sphère.
12/01/2015, 17h03
garybaldi

Citation:

Envoyé par pvincent

Bonjour,
[...]
au moment où j'ai cliqué sur un des boutons du bas...
En fait, je n'avais même as eu conscience de créer une deuxième sphère.

Salut Vincent,

Merci pour ce retour. Pour les warnings, je vais m'en occuper. Pour le crash, est-ce que tu te souviens sur quel bouton tu as cliqué ?

Merci !

Gary.
12/01/2015, 17h38
gerald3d

1 pièce(s) jointe(s)

Ca y est ! Le Graal est atteint :mrgreen:. Ca compile et ca se lance. Hormis les petits problèmes rencontrés par PVincent (que j'ai pas rencontrées de mon côté) il n'y a aucune saccade de mon côté.
Pour être précis je dispose d'un AMD Athlon 5500+ et d'une carte graphique GeForce GT640.

Par contre l'affichage à droite pour les subdivisions est disgracieux :

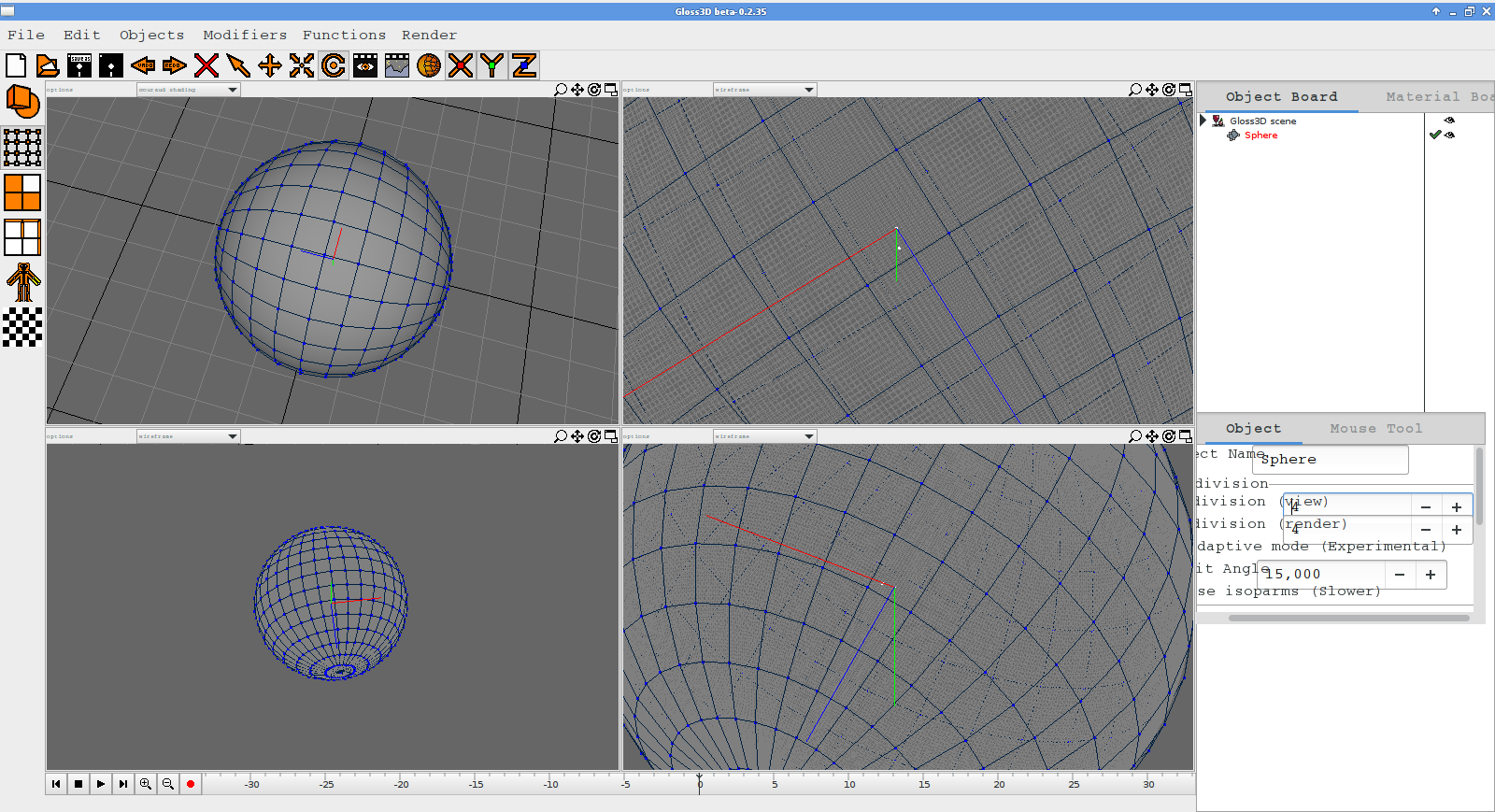

Pièce jointe 166005
12/01/2015, 17h50
garybaldi

Salut Gerald,

Super, je garde ma main :)

Pour l'affichage, c'est surement dû au thême que tu utilises et au fait que j'ai utilisé des GtkFixed, donc ça ne s'ajuste pas bien aux fonts. Va falloir que je revoie ça :( (c'est pas faute de ne pas avoir été prévénu par la documntation)

Pour que ça rame, il faudrait que tu montes à un niveau de subdivision plus elevé, genre 5 ou 6 voire plus car ta machine semble un peu plus puissante que la mienne (j'ai un Celeron T3500, 4GB RAM, GeForce 310M).

Sinon tu peux aussi telecharger les fichiers .g3d ici :

http://sourceforge.net/projects/gloss3d/files/

Le T-Rex animé et la femme. Si tu mets des niveaux de subdivision elevés, ça devrait ramer mais pas de façon régluière, contrairement à Motif.

A+

Gary.

Après téléchargement du Trex j'ai été obligé de faire C-t C. Le Trex se charge correctement mais que je demande à subdiviser grosse fuite mémoire semble-t-il !
Code:

1 2 3 4 5 6 7 8 9 10 Import finished NBRTFAC = 10800, MEMSIZE = 1728000 Bytes ...Done! Selected: T-Rex:4 NBRTFAC = 43200, MEMSIZE = 6912000 Bytes NBRTFAC = 172800, MEMSIZE = 27648000 Bytes NBRTFAC = 691200, MEMSIZE = 110592000 Bytes NBRTFAC = 2764800, MEMSIZE = 442368000 Bytes NBRTFAC = 11059200, MEMSIZE = 1769472000 Bytes NBRTFAC = 44236800, MEMSIZE = 7077888000 Bytes
Passé une subdivision de 3 la RAM est pleine (3Go) et j'attaque gaiement mon swap :mrgreen:.

Citation:
Envoyé par gerald3d
Après téléchargement du Trex j'ai été obligé de faire C-t C. Le Trex se charge correctement mais que je demande à subdiviser grosse fuite mémoire semble-t-il !
Code:

1 2 3 4 5 6 7 8 9 10 Import finished NBRTFAC = 10800, MEMSIZE = 1728000 Bytes ...Done! Selected: T-Rex:4 NBRTFAC = 43200, MEMSIZE = 6912000 Bytes NBRTFAC = 172800, MEMSIZE = 27648000 Bytes NBRTFAC = 691200, MEMSIZE = 110592000 Bytes NBRTFAC = 2764800, MEMSIZE = 442368000 Bytes NBRTFAC = 11059200, MEMSIZE = 1769472000 Bytes NBRTFAC = 44236800, MEMSIZE = 7077888000 Bytes
Passé une subdivision de 3 la RAM est pleine (3Go) et j'attaque gaiement mon swap :mrgreen:.
Ah non ça c'est pas des fuites de mémoire, c'est normal :). Les polygones sont mis dans un buffer pour pouvoir rendre tout d'un coup (avant on pouvait subdiviser à la volée, c'est à dire avec un usage minime de la RAM, mais au prix d'un ralentissement CPU non-négligeable). D'ailleurs si tu fais avancer la timeline, tu verras que le T-Rex bouge et prend une forme subdivisée de niveau 1, c'est parcque pour l'animation c'est l'algorithme à la volée qui est utilisé.

Bon là tu es monté trop haut :) :

NBRTFAC = 44 236 800 (44 millions de polygones :( ).

MEMSIZE = 7 077 888 000 Bytes ( 7 giga de RAM, tu m'étonnes que ça swappe :) ).

En gros, à chaque subdivision, tu multiplies par 4 la quantité de mémoire que le programme va utiliser. Dans la version Motif j'avais fait une fenetre de Warning lorsque la RAM requise était trop elevée, il faut que je mette ça dans la version GTK.

Gary.

12/01/2015, 18h34
gerald3d

1 pièce(s) jointe(s)

OK. Je n'ai rien dit alors ;).

Je relance donc mon Trex. Voila une capture d'écran. Tu remarqueras qu'il fait une drôle de tête :aie:.

Pendant que j'y suis j'ai essayé de déplacer un peu les vues des côtés et là écran noir pour ces mêmes vues !

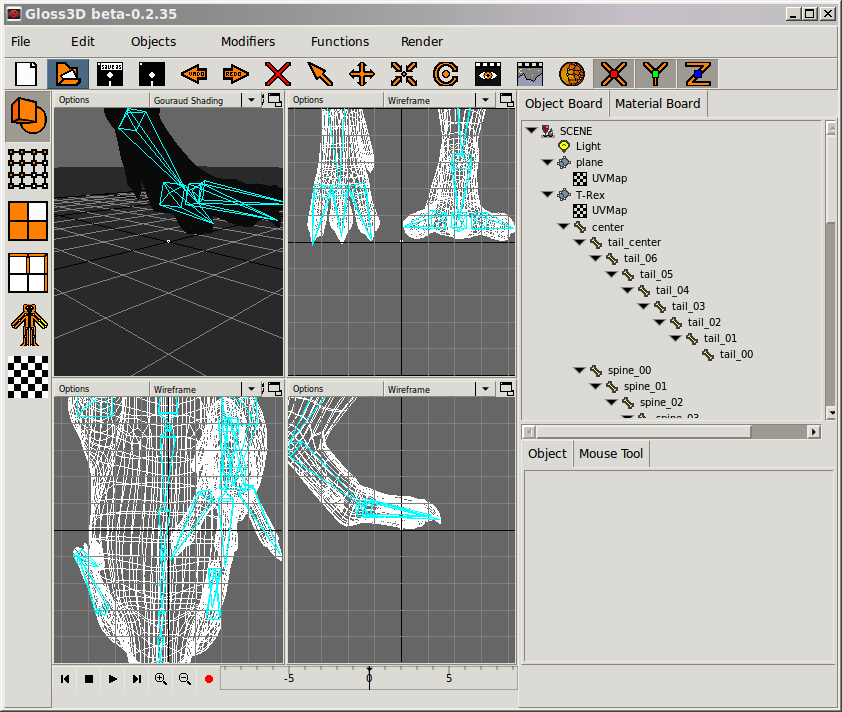

Pièce jointe 166008

[EDIT] Ca serait bien d'avoir un bouton supplémentaire pour chaque fenêtre pour remettre la vue par défaut.
12/01/2015, 19h07
pvincent

1 pièce(s) jointe(s)

J'ai essayé de charger le Trex,voilà ce que ça donne
Pièce jointe 166012
et quand je clique en haut sur le 4ème bouton à partir de la gauche (celui en dessous de "objects"), ça plante et du coup, le fichier *.g3d devient vide.
12/01/2015, 19h34
garybaldi

Citation:

Envoyé par gerald3d

[EDIT] Ca serait bien d'avoir un bouton supplémentaire pour chaque fenêtre pour remettre la vue par défaut.

De ce que je vois, tu as trop zoomé. en fait pour se déplacer dans la scène il faut faire un clic-droit sur la croix à côte du bouton rotation : http://www.developpez.net/forums/att...des/orbit.png/ et tu bouge la souris en maintenant le bouton appuyé. En fait l'interface de gloss3d reprend celle de Cinema4D, mais si tu n'es pas habitué a Cinema4D effectivement tu peux être un peu perdu. Le bouton zoom quand a lui change la focale (sauf si la aussi tu fais un clic-droit).

Pour remettre la vue par défaut, tu vas dans le menu "Option" de la vue et tu fais "reset camera" (ou qqchose comme ça).

A plus.
