[Paprick]

Bonjour à tous,

La version 4.1 de Looping est maintenant disponible sur https://www.looping.fr

Voici les fonctionnalités supplémentaires apportées par cette nouvelle version :

• Rétroconception : création d'un MCD à partir d'instructions DDL
• Défilement horizontal des modèles avec la roulette+"Shift"
• Multi-sélection des classes d’entités pour le choix des couleurs
• Individualisation des couleurs de liens
• Option d’affichage des noms d’index dans le MCD
• Colonnes NOT NULL et UNIQUE dans fenêtres Entité et Association
• Masquage de caractères spéciaux exclusivement conceptuels
• Option de migration des rubriques des surtypes vers les sous-types dans les MLD
• Génération noms logiques avec typologie au choix (Snake, Camel, Pascal, …)
• Options de déplacement des contraintes de clés dans des ALTER TABLE en fin de DDL
• Présentation simplifiée des CIF sans les émetteurs
• Optimisation du Théorème K(PK) pour les multi-CIF à unicité incomplète

+ plein d'autres optimisations, astuces et petits ajustements !


Et, en préparation dans la version 4.2 :

• Interface trilignue : anglais, français et espagnol

Par ailleurs, mon nouveau livre "Conception des bases de Données - De la modélisation conceptuelle à la génération SQL du schéma relationnel" inclut une notice d'utilisation de Looping avec de nombreux trucs et astuces pour un usage optimal du logiciel.

Je tiens à remercier les contributeurs de ce forum qui, par leurs idées et leur expertise, ont permis cette évolution majeure de Looping.

[escartefigue]

Formidable !

Je ne peux malheureusement plus télécharger les nouvelles versions de Looping sur mon fixe, trop ancien (Windows 7..., plein de DLL manquantes), mais je vais le tester sur le portable (Windows 10) dès que possible.

Merci encore Paprick

[fsmrel]

Grand merci, Paprick !

[ced]

Excellente nouvelle !
Bravo pour tout le travail accompli !

[seabs]

Bonjour,

Merci pour cette nouvelle version.

Bravo

[fsmrel]

Salve,

J’ai un peu testé la rétroconception.

Soit le MCD suivant (repris ici, post #84) :



Et le DDL correspondant :


Code SQL :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
CREATE TABLE Employe(
   EmployeId INT,
   Matricule VARCHAR(8) NOT NULL,
   EmployeNom VARCHAR(50) NOT NULL,
   EmployePrenom VARCHAR(50) NOT NULL,
   CONSTRAINT Employe_PK PRIMARY KEY(EmployeId),
   CONSTRAINT Employe_AK UNIQUE(Matricule)
);

CREATE TABLE Voiture(
   VoitureId INT,
   Immatriculation VARCHAR(16) NOT NULL,
   CONSTRAINT Voiture_PK PRIMARY KEY(VoitureId),
   CONSTRAINT Voiture_AK UNIQUE(Immatriculation)
);

CREATE TABLE Chauffeur(
   EmployeId INT,
   CONSTRAINT Chauffeur_PK PRIMARY KEY(EmployeId),
   CONSTRAINT Chauffeur_Employe_FK FOREIGN KEY(EmployeId) REFERENCES Employe(EmployeId)
);

CREATE TABLE ChauffeurOccasionnel(
   EmployeId INT,
   CONSTRAINT ChauffeurOccasionnel_PK PRIMARY KEY(EmployeId),
   CONSTRAINT ChauffeurOccasionnel_Chauffeur_FK FOREIGN KEY(EmployeId) REFERENCES Chauffeur(EmployeId)
);

CREATE TABLE ChauffeurSociete(
   EmployeId INT,
   CONSTRAINT ChauffeurSociete_PK PRIMARY KEY(EmployeId),
   CONSTRAINT ChauffeurSociete_Chauffeur_FK FOREIGN KEY(EmployeId) REFERENCES Chauffeur(EmployeId)
);

CREATE TABLE VoitureSociete(
   VoitureId INT,
   CONSTRAINT VoitureSociete_PK PRIMARY KEY(VoitureId),
   CONSTRAINT VoitureSociete_Voiture_FK FOREIGN KEY(VoitureId) REFERENCES Voiture(VoitureId)
);

CREATE TABLE TypeMission(
   TypeMissionId INT,
   TypeMissionDesignation VARCHAR(50) NOT NULL,
   CONSTRAINT TypeMission_PK PRIMARY KEY(TypeMissionId)
);

CREATE TABLE Fonction(
   FonctionId INT,
   FonctionDesignation VARCHAR(50) NOT NULL,
   CONSTRAINT Fonction_PK PRIMARY KEY(FonctionId)
);

CREATE TABLE MoyenDeplacement(
   MoyenDeplacementId INT,
   MoyenDeplacementDesignation VARCHAR(50) NOT NULL,
   CONSTRAINT MoyenDeplacement_PK PRIMARY KEY(MoyenDeplacementId)
);

CREATE TABLE Mission(
   MissionId INT,
   MissionCode VARCHAR(8) NOT NULL,
   MissionDateDebut DATE NOT NULL,
   MissionDateFin DATE NOT NULL,
   MissionDesignation VARCHAR(50) NOT NULL,
   MoyenDeplacementId INT NOT NULL,
   TypeMissionId INT NOT NULL,
   CONSTRAINT Mission_PK PRIMARY KEY(MissionId),
   CONSTRAINT Mission_AK UNIQUE(MissionCode),
   CONSTRAINT Mission_MoyenDeplacement_FK FOREIGN KEY(MoyenDeplacementId) REFERENCES MoyenDeplacement(MoyenDeplacementId),
   CONSTRAINT Mission_TypeMission_FK FOREIGN KEY(TypeMissionId) REFERENCES TypeMission(TypeMissionId)
);

CREATE TABLE EmployeMission(
   MissionId INT,
   EmployeId INT,
   CONSTRAINT EmployeMission_PK PRIMARY KEY(MissionId, EmployeId),
   CONSTRAINT EmployeMission_Mission_FK FOREIGN KEY(MissionId) REFERENCES Mission(MissionId),
   CONSTRAINT EmployeMission_Employe_FK FOREIGN KEY(EmployeId) REFERENCES Employe(EmployeId)
);

CREATE TABLE VoiturePersonnelle(
   VoitureId INT,
   EmployeId INT NOT NULL,
   CONSTRAINT VoiturePersonnelle_PK PRIMARY KEY(VoitureId),
   CONSTRAINT VoiturePersonnelle_AK UNIQUE(EmployeId),
   CONSTRAINT VoiturePersonnelle_Voiture_FK FOREIGN KEY(VoitureId) REFERENCES Voiture(VoitureId),
   CONSTRAINT VoiturePersonnelle_ChauffeurOccasionnel_FK FOREIGN KEY(EmployeId) REFERENCES ChauffeurOccasionnel(EmployeId)
);

CREATE TABLE MissionAchauffeurSte(
   MissionId INT,
   VoitureId INT NOT NULL,
   EmployeId INT NOT NULL,
   CONSTRAINT MissionAchauffeurSte_PK PRIMARY KEY(MissionId),
   CONSTRAINT MissionAchauffeurSte_Mission_FK FOREIGN KEY(MissionId) REFERENCES Mission(MissionId),
   CONSTRAINT MissionAchauffeurSte_VoitureSociete_FK FOREIGN KEY(VoitureId) REFERENCES VoitureSociete(VoitureId),
   CONSTRAINT MissionAchauffeurSte_ChauffeurSociete_FK FOREIGN KEY(EmployeId) REFERENCES ChauffeurSociete(EmployeId)
);

CREATE TABLE MissionAchaufeurOccas(
   MissionId INT,
   VoitureId INT NOT NULL,
   CONSTRAINT MissionAchaufeurOccas_PK PRIMARY KEY(MissionId),
   CONSTRAINT MissionAchaufeurOccas_Mission_FK FOREIGN KEY(MissionId) REFERENCES Mission(MissionId),
   CONSTRAINT MissionAchaufeurOccas_VoiturePersonnelle_FK FOREIGN KEY(VoitureId) REFERENCES VoiturePersonnelle(VoitureId)
);

CREATE TABLE EmployeFonction(
   EmployeId INT,
   FonctionId INT,
   CONSTRAINT EmployeFonction_PK PRIMARY KEY(EmployeId, FonctionId),
   CONSTRAINT EmployeFonction_Employe_FK FOREIGN KEY(EmployeId) REFERENCES Employe(EmployeId),
   CONSTRAINT EmployeFonction_Fonction_FK FOREIGN KEY(FonctionId) REFERENCES Fonction(FonctionId)
);

--La date de début d'une mission ne doit pas être postérieure à sa date fin.
ALTER TABLE MISSION
  ADD CONSTRAINT Mission_Datedebut_Avant_Datefin_Chck
    CHECK (MissionDateDebut <= MissionDateFin) ;


Ça se passe bien, avec toutefois deux impedimenta

(1) La présence dans le code de l’instruction ALTER TABLE MISSION empêche la rétroconception : Looping produit le message « TABLE MISSION n’existe pas » !

En attendant, j’ai viré cette instruction ALTER.

(2) L’instruction suivante génère 0,n au lieu de 0,1 entre les classes d’entités MISSION et MissionAchaufeurOccas :


Code SQL :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
CREATE TABLE MissionAchaufeurOccas(
   MissionId INT,
   VoitureId INT NOT NULL,
   CONSTRAINT MissionAchaufeurOccas_PK PRIMARY KEY(MissionId),
   CONSTRAINT MissionAchaufeurOccas_Mission_FK FOREIGN KEY(MissionId) REFERENCES Mission(MissionId),
   CONSTRAINT MissionAchaufeurOccas_VoiturePersonnelle_FK FOREIGN KEY(VoitureId) REFERENCES VoiturePersonnelle(VoitureId)

En aparté :
Accessoirement, les forums Looping, Schéma, Merise, DB2 et j’en passe sont ignorés dans la rubrique « Derniers messages ». Par contre, on y apprend « Comment transformer la France en démocratie » : quel rapport avec l’informatique ? Pour reprendre une expression d’André Frossard : sans doute les rapports qui existent entre la Compagnie du gaz et Léonard de Vinci...

En attendant nos chances que les visiteurs voient nos messages (je pense en particulier à l’annonce de la 4.1 de Looping) sont réduites d’autant...

[Paprick]

Bonjour François,

Avant que j'aille plus loin dans les recherches des impedimenta, il faudrait que tu vérifies ton MCD et ton DDL.
En effet, ils ne correspondent pas... Par exemple, les tables "Fonction", "EmployerFonction" et "MoyenDeplacement" du DDL ne sont pas présentes dans le MCD que tu as affiché.

Merci de vérifier afin que je puisse rechercher efficacement la nature du problème.

[Paprick]

Pour le ALTER, il faut juste que tu enlèves les blancs qui sont derrière le nom de la table MISSION !
Je vais bien sûr enlever cette exigence !

[fsmrel]

D’accord Patrick,

Carramba ! de fait, j’ai plusieurs images du MCD et je n’ai pas choisi la bonne.

Voici celle qui devrait correspondre au DDL :

[CinePhil]

Merci pour cette nouvelle version.

Je n'ai pas de tâche de conception de BDD pour le moment mais lors de ma prochaine utilisation de Looping, je téléchargerai la nouvelle version.

[escartefigue]

Bonjour à tous

Voici mes premiers retours sur la partie rétroconception de la V4.1

Tout d'abord, merci encore pour cette nouvelle version

Je n'ai malheureusement pas eu le temps de faire des tests nombreux, n'ayant plus la possibilité d'installer les dernières version de looping sur mon matériel, j'ai fait ces tests sur un autre poste.

Avec le script suivant, testé sous DB<>fidlle pour SQL server et MySQL avec succès :

Code SQL :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
create table T1
    (  T1ID   integer        primary key
     , T1TRUC char(10)       not null
    )
;

create table T2
    (  T2ID   integer        primary key
     , T2DATE date           not null
     , T2TRUC varchar(50)    not null
     , T2CODE char(4)        unique
    )
;

create table T3
    (  T1ID  integer         not null
     , T2ID   integer        not null
     , T3QTE  decimal (7,2)  not null
     , constraint T3PK
       primary key (T1ID, T2ID)
     , constraint T3FK1
       foreign key (T1ID)
       references T1(T1ID)
     , constraint T3FK2
       foreign key (T2ID)
       references T2(T2ID)
    )
;

Looping produit l'erreur suivante :


J'ai essayé en supprimant les déclarative "primary key" sur la colonne, pour l'ajouter sous la forme , constraint T1PK primary key(T1ID) sans plus de succès.
C'est probablement la même cause que pour le cas signalé par François.

Par ailleurs, si je saisis mon script sous notepad avec des retours à la ligne après chaque colonne, puis le recopie dans la fenêtre Looping, le script de toutes les tables est concaténé sur une seule ligne. Ce qui le rend très difficile à lire.
Egalement, il serait pratique de prévoir un redimensionnement de la fenêtre du script, car sur un petit écran de portable, j'ai du mal a afficher à la fois le haut de la fenêtre et les boutons d'action.
Et enfin, j'aurais préféré avoir une police à espacement fixe dans cette fenêtre pour faciliter la lecture du script (ou alors permettre le choix de la police)


Voili voilou, je reprends mes tests dès que possible, bon dimanche à tous

[fsmrel]

@Capitaine

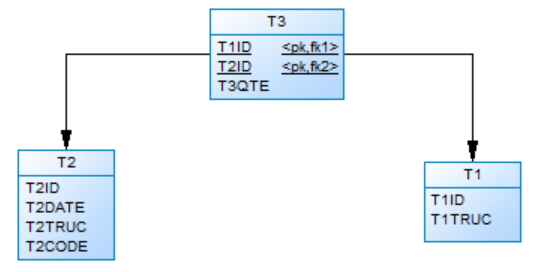

A partir de ton code SQL, PowerAMC (v15) produit le MLD ci-dessous, où les tables T1 et T2 sont dépourvues de clé primaire, en conséquence de quoi il refuse à son tour de rétroconcevoir un MCD.


[Paprick]

Bonjour Capitaine,

Je viens de copier-coller ton code dans Looping et la rétroconception fonctionne bien...
Il dit juste qu'il n'a pas traité des ";" mais le MCD est bien généré.


Surement une histoire de caractères spéciaux mal gérés : je vais regarder ça, mais il faudrait que je trouve un cas qui dysfonctionne chez moi aussi.
Même chose pour Notepad : ça fonctionne normalement chez moi...

Concernant le choix de la police dans la fenêtre rétroconception, tu peux la sélectionner dans les propriétés, sous-menu "MLD-LDD" .

[fsmrel]

@Capitaine

A mon tour j’ai repris ton code SQL, et s’il pose des problèmes à PowerAMC, je confirme les propos de Paprick, avec Looping ça marche parfaitement.
Looping dit simplement qu’il a ignoré les points-virgules.


[escartefigue]

Alors si le souci ne se produit que chez moi, c'est peut-être du au fait que j'ai d'abord écrit le script dans notepad puis copié ce script dans Looping.

Malheureusement, je ne pourrai tester qu'en pointillés tant que je n'aurai pas résolu mon problème de matos obsolète :/

@Paprick, merci pour l'astuce concernant la police de caractères

Bonne fin de WE

[escartefigue]

Alors, j'ai réussi à installer la 4.1 sur un poste de travail

Du coup, j'ai refait quelques tests.

Tout d'abord, je confirme que le choix de la police de la fenêtre "rétroconception" fonctionne, c'est parfait

Ensuite, j'ai produit ce MCD assez simple dans lequel la contrainte d'inclusion inclut ce DDL :

Code SQL :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
--la personne qui annule DOIT ETRE celle qui a validé
alter table E3
add constraint E3INC001
foreign key (E1ident_annul, E3seq)
references E3 (E1ident_valid, E3seq)

Puis, j'ai récupéré le DDL pour SQL server et utilisé la rétroconception, voici ce que ça donne :



Après avoir repositionné les éléments pour supprimer les superpositions, ça donne ceci :



quelques bugs identifiés :

• la contrainte est devenue "asso_3" ;
• l'ordre des colonnes a été modifié dans E1 (là où il en a au moins deux autres que l'identifiant)
• E3 a perdu son identifiant

pour le reste, c'est parfait.

Je m'y remets dès que possible

[tatayo]

Bonjour,
Pour ma part j'ai un petit soucis (qui était déjà présent dans la version précédente): j'ai un modèle qui comporte "quelques" tables, quand je zoome jusqu'à rendre lisible le contenu des tables, la partie droite n'est plus accessible :

Là j'ai réduit la fenêtre, mais c'est la même chose en plein écran.
Le problème ne concerne que l'ascenseur horizontal, verticalement tout fonctionne.

Tatayo.

[Paprick]

Bonjour,

As-tu essayé d'augmenter le paramètre "Largeur zone graphique" dans le sous-menu "Options générales" des Propriétés ?
Par défaut c'est 10000 pixels, mais on peut monter jusqu'à 20000.

[escartefigue]

@Tatayo : je n'arrive pas à reproduire ce phénomène, chez moi, tout se passe bien : j'ai créé une entité-type avec pléthore d'attributs pour le vérifier, sans souci, que ce soit en vue MCD, UML ou MLD.

Paprick : serait il possible que le zoom tienne compte de l'objet sur lequel on a mis le focus (l'entité, l'asso, la contrainte... sélectionnée) pour centraliser l'image redimensionnée, ce serait un + de confort, mais bien pratique

[Paprick]

Bonjour Capitaine,

quelques bugs identifiés :

• la contrainte est devenue "asso_3" ;
• l'ordre des colonnes a été modifié dans E1 (là où il en a au moins deux autres que l'identifiant)
• E3 a perdu son identifiant

Le fait que la contrainte génère une réflexive me parait normal (clé étrangère faisant référence à sa propre table) ; tu aurais d'ailleurs pu modéliser la contrainte avec cette réflexive.
Par contre la disparition de E3seq est plutôt bizarre...
Une chose est sûre : c'est bien cette contrainte qui met un peu la pagaille (sans la contrainte tout marche bien, et la modélisation avec la réflexive marche aussi !) : je vais regarder pourquoi...
Pour l'ordre des colonnes, vu que la génération initiale (avec superposition) est correcte, je pense que tu les as déplacées pendant que tu remettez de l'ordre dans le modèle .
