Discussion :

[microalgue]

Bonjour,
J’ai un problème concernant la communication entre un PC et mon Arduino.
J’ai visiblement cramé trois cartes successivement en voulant tester un montage que j’ai trouvé sur plusieurs sites. Je pense avoir cramer les microprocesseurs interfaces USB-PC : ils chauffent quand je relie la carte au PC. Mon montage correspond à un circuit pour piloter un moteur pas-à-pas bipolaire alimenté en 24volts.
J’ai pour cela utilisé un L293D câblé comme décrit par exemple sur le site :
https://dourma.files.wordpress.com/2...bipolar_bb.png
Je peux télécharger un sketch une seule fois. Lors d’une seconde tentative plus aucun port n’est détecté.
Je confirme que je envoie du 24volts uniquement sur la patte 8 du L293D et que le (-) est raccordé aux GRD de l’Arduino.
Avant de cramer une autre carte je souhaiterais comprendre ce que je ne fais pas correctement.

[f-leb]

Bonjour,

Le courant dans les phases est limité avec le L293D. Quelle est la référence du moteur ?

[jpbbricole]

Bonjour microalgue

C'est pas pour critiquer l'usage du L293D pour faire tourne un Nema 17, mais il y a beaucoup plus pratique, comme le A4988, il est "taillé" pour faire ça.

Cordialement
jpbbricole

[Guesset]

Bonjour,

Comment est produit le 24 Volts ? Il vient probablement d'un convertisseur AC240V vers DC12V. Il faudrait vérifier qu'il est bien isolé du secteur. Sinon, outre le danger potentiel, ça va continuer à fumer.

Salutations

[microalgue]

Bonjour,

Le courant dans les phases est limité avec le L293D. Quelle est la référence du moteur ?

Réponse
La référence du moteur est: StepSyn DC 4A 103H7823-1740. L'alimentation 24v est: Traco Power 100-240VAC - 24VDC / 1000 mA réf: 24124C
Mais ce qui est curieux c'est que j'ai griller les microprocesseurs interfaces USB-PC sans même brancher le moteur.
Microalgue

[Delias]

Comment as-tu repéré le sens du L293d?

Car monté à l'envers (1 à 8 inversé respectivement avec 9 à 16) c'est suffisant pour tout cramer si la patte 8 (donc 16) est à 24V. Il suffit d'une fraction de seconde avec l'alim 24V enclenchée.

Delias

[microalgue]

Merci pour ta réponse.
Oui j'ai bien repéré les "pattes" du l293d et en particulier la 8 qui est la seule à pouvoir être connectée sur une alim extérieur élevée. Tu me confirmes que le petit repère sur le l293d (demie lune) est entre les pattes 1et 16, ce qui permet de repérer la numérotation des autres pattes? Je suis donc toujours dans l'expectative. J'hésite vraiment à faire un nouvel essai avec une nouvelle Arduino et cramer encore le microprocesseur de l'interface USB-PC. A noter que j'ai eu le même problème en me connectant à un Raspberry PI.
A vous lire.

[al1_24]

Bonjour,

Si cela peut te rassurer, voici un extrait de la datasheet du l293d.


En cas d'interrogations sur un composant, il faut toujours se référer à la datasheet

[microalgue]

Merci. C'est bien le schéma de branchement que j'ai respecté. Je ne comprends donc pas ce qui se passe.

[Delias]

Bonsoir

Tu me confirmes que le petit repère sur le l293d (demie lune) est entre les pattes 1et 16, ce qui permet de repérer la numérotation des autres pattes?

Oui c'est ça. Je n'ai pas d'autres idées

Là il faut:
- une photo de ton montage.
- la référence exacte de ton alimentation, car 24124C n'est pas une référence complète chez Traco (et si c'est la référence de l'e-boutique où tu l'as acheté c'est mort d'avoir une idée correcte de ce que tu as).

Delias

[microalgue]

J'ai essayé de faire des photos de mon montage mais cela risque d'être un peu compliqué à suivre.
Dites-moi si c'est exploitable pour décoder mon montage?
Merci de prendre du temps pour me dépanner.
Microalgue.

[Jay M]

à quoi ressemblent les soudures sous la perf-board du L293?

[Delias]

Mon prof d'électronique avec une règle empirique, la probabilité de réussite d'un montage est directement lié à son aspect visuel, là il dirait simplement "tu espères vraiment que cela marche?"

Jay M. à bien raison de demander le dessous du print.
Il semble que la coupure des pistes a été faite avec une scie (on voit la marque sur les deux bords). Est-ce qu'il n'y aurait pas des bavures de cuivre qui font contact entre des pistes? Au hasard la patte 8 avec une autre.

Absence complète de condensateur de découplage, avec des fils de cette longueur c'est bien possible que le Traco oscille méchamment entrainant des pics de tension bien supérieurs à la tolérance du L293D.

les recherches "découplage" et "déparasitage" sur le forum donnent déjà de bonne piste pour améliorer ce montage et espérer qu'il puisse fonctionner.

Bonne suite

Delias

[microalgue]

Bonjour et merci pour le retour,
Je joins deux photos de mon branchement du L293D : recto et verso.
J'ai conscience que le circuit général est "bordélique", mais comme j'ai prévu de tout placer dans une boîte, j'avais prévu de couper les fils aux bonnes longueurs uniquement lors de la mise en place dans la boîte (une fois que cela marcherait). Par ailleurs, je suis biologiste et pas électronicien, mais cela se voit au premier coup d'œil, n'est-ce pas
J'avais mis un condensateur sur mon premier circuit entre le + du 24 volts et le Grd. Comme cela ne marchait pas (le microprocesseur de l'interface USB-PC grillait) et que sur les exemples de circuits avec le L293D je n'en voyais pas, je l'ai enlevé. Il est bien évident que cela ne venait pas de ce condensateur.
Y a-t-il une erreur de branchement visible sur mes photos?
Merci d'avance pour le temps passé.
Microalgue.

[Delias]

Pour commencer:

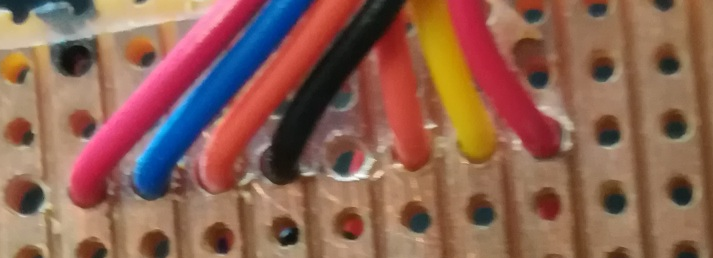

C'est toujours difficile en photo, mais j'ai bien l’impression qu'il y a des courts-circuits par ici:

idem de l'autre côté

Delias
