    Par défaut diagramme de classe

    Je vais développer une application en Java qui automatise le process de taches tels que: process d'un cube SSAS, Flux Talend...

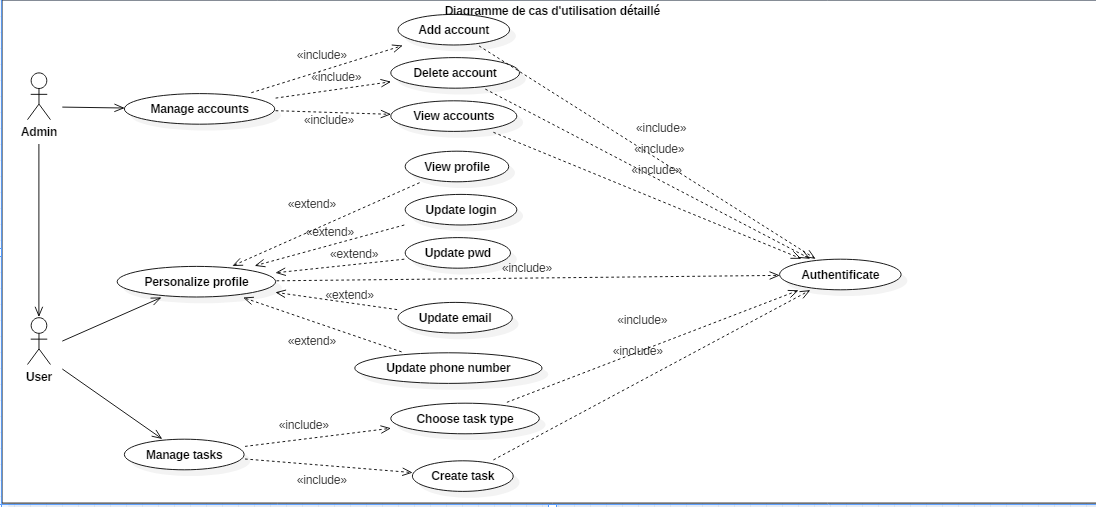

    Je vous envoie ci-joint les diagrammes de cas d'utilisation et de classes.
    Je voudrai que vous m'aidez et me corrigez le diagramme de classe.
    Merci
    Images attachées Images attachées

  2. #2
    Modérateur
    Avatar de bruno_pages
    Homme Profil pro
    Développeur informatique
    Inscrit en
    juin 2005
    Messages
    3 472
    Détails du profil
    Informations personnelles :
    Sexe : Homme
    Âge : 59
    Localisation : France, Essonne (Île de France)

    Informations professionnelles :
    Activité : Développeur informatique
    Secteur : High Tech - Produits et services télécom et Internet

    Informations forums :
    Inscription : juin 2005
    Messages : 3 472
    Points : 6 578
    Points
    6 578

    Par défaut

    Bonjour,

    Au niveau UC :

    Erreur classique, pour ne pas dire systématique, l'authentification un include L'include est systématique, ce qui veut dire que vous demandez à vos acteur de authentifier à chaque action et non simplement préalablement à la première. L'UC d'authentification peut être appelé via un extend à la condition express d'avoir un ExtensionPoint et de dire qu'il se situe au tout début de l'UC étendu, mais cela surcharge inutilement le schéma pour rien, il est nettement préférable de dire que l'UC d'authentification est un prérequis des autres UCs.

    Même problème d'include à partir de l'UC Manage Accounts, et pourquoi celui-ci est-il au pluriel (même problème pour d'autres UCs) ?
    Bruno Pagès, auteur de Bouml (freeware), mes tutoriels sur DVP (vieux, non à jour )

    N'oubliez pas de consulter les FAQ UML et les cours et tutoriels UML
