    Par défaut lcd 4x20 module pour alimentation

    Bonjour à tous,
    Afin de réparer une alimentation à tension variable pour un dermographe, je cherche un écran lcd .
    Le mien est hs.

    Mon souci est que je ne trouve pas exactement la même référence à part sur Alibaba.

    https://www.alibaba.com/product-deta...320313208.html

    Pensez vous que je puisse opter pour un autre modèle de taille identique, à partir du moment ou je peux ressouder tous mes fils ?

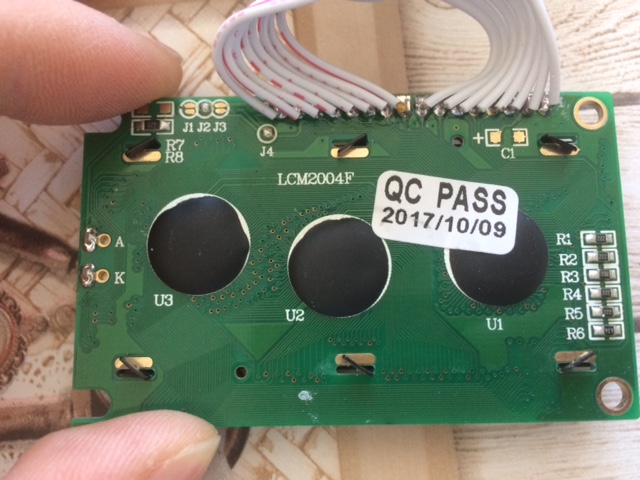

    Nom : imag44e1.jpeg
Affichages : 47
Taille : 113,8 KoNom : IMG_5371.JPG
Affichages : 51
Taille : 568,0 Ko

    Les modéles que je trouve sembleNT de conception différente, pourtant le même nombre de fils à souder.
    Nom : ScreenShot404.jpg
Affichages : 41
Taille : 61,3 Ko

    Merci de votre aide.
    Sylvain

  2. #2
    Rédacteur/Modérateur

    Avatar de f-leb
    Homme Profil pro
    Enseignant
    Inscrit en
    janvier 2009
    Messages
    10 130
    Détails du profil
    Informations personnelles :
    Sexe : Homme
    Âge : 48
    Localisation : France, Sarthe (Pays de la Loire)

    Informations professionnelles :
    Activité : Enseignant

    Informations forums :
    Inscription : janvier 2009
    Messages : 10 130
    Points : 42 767
    Points
    42 767
    Billets dans le blog
    9

    Par défaut

    Bonsoir,

    tous ces LCD fonctionnent avec la même interface parallèle 8 bits (avec 16 fils) :

    Nom : interface8bitslcd.PNG
Affichages : 34
Taille : 34,7 Ko

    Après, dire qu'ils fonctionnent tous de la même façon sans voir les datasheets...

  3. #3
    Nouveau Candidat au Club
    Homme Profil pro
    Technicien maintenance
    Inscrit en
    décembre 2018
    Messages
    2
    Détails du profil
    Informations personnelles :
    Sexe : Homme
    Âge : 43
    Localisation : France, Var (Provence Alpes Côte d'Azur)

    Informations professionnelles :
    Activité : Technicien maintenance

    Informations forums :
    Inscription : décembre 2018
    Messages : 2
    Points : 1
    Points
    1

    Par défaut

    Ok, merci de la précision.
    Est-ce que je risque un remplacement par un modèle facilement disponible sans craindre de griller autre chose ?

  4. #4
    Modérateur

    Avatar de Vincent PETIT
    Homme Profil pro
    Ancien développeur matériel électronique (Hard/Soft)
    Inscrit en
    avril 2002
    Messages
    2 178
    Détails du profil
    Informations personnelles :
    Sexe : Homme
    Âge : 37
    Localisation : France, Pas de Calais (Nord Pas de Calais)

    Informations professionnelles :
    Activité : Ancien développeur matériel électronique (Hard/Soft)
    Secteur : Service public

    Informations forums :
    Inscription : avril 2002
    Messages : 2 178
    Points : 7 006
    Points
    7 006

    Par défaut

    Salut,
    Il faut que tu regardes la doc du LCD de remplacement, le gros problème quand on achète sur des sites Chinois c'est qu'il ne te la donne pas, si le contrôleur de l'afficheur (sous les pastilles noirs) est le légendaire HD44780 alors le brochage que donne f-leb sera le même. Une très très grande majorités des afficheurs LCD alphanumériques possèdent ce contrôleur, ou le cas échant, sont compatibles avec.

    Si tu achètes un LCD regarde si le brochage est donné ou parfois c'est écrit compatible HD44780.
    La science ne nous apprend rien : c'est l'expérience qui nous apprend quelque chose.
    Richard Feynman
