Discussion :

[bendesarts]

Bonjour,

je suis en train de réaliser un diagramme de Bode (amplitude, phase) d'un système à 2ddls.
Par contre, je n'obtiens pas exactement ce que je veux au niveau du diagramme de phase.
Celle-ci reste compris entre 0 et pi. Or, j'aurais aimé que le tracé du diagramme de phase soit continu et ne reste seulement compris entre 0 et pi.
Pour mieux expliciter mon souhait, je vous ai mis le tracé du diagramme de phase que j'ai obtenu avec maple.

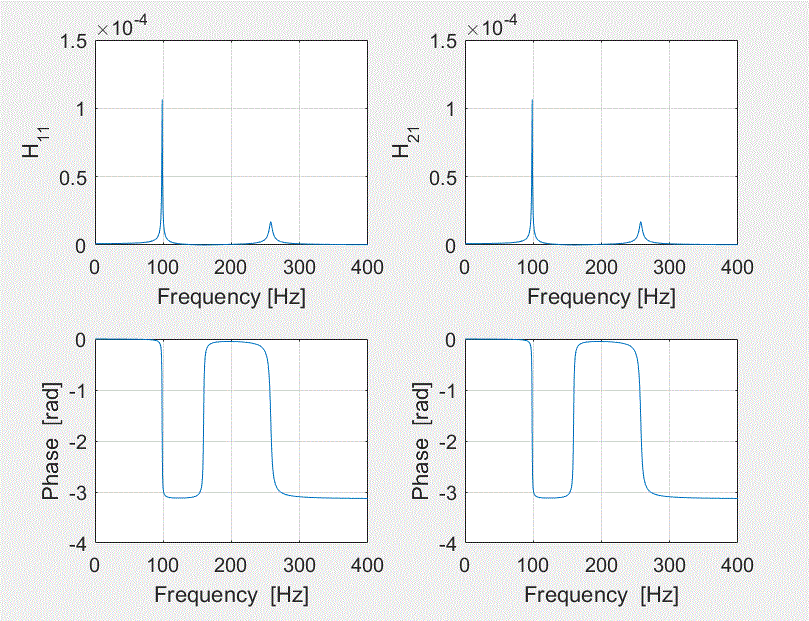

Voici ce que j'obtiens avec matlab :



Voici ce que j'obtiens avec maple :



Apparamment, il y a une fonction unwrap qui devrait répondre à mon besoin. J'ai essayé mais celà ne semble pas me changer mon diagramme des phases.

Voici mon code matlab :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56

%% Tracé de la FRF

% Initialisation
clear all
close all
clc

% Définition numérique des paramètres
m=1; k=10^6; c=10;

% mass matrix
M = [m 0; 0 m] ;

% damping matrix
C = [2*c -c; -c c];

% stiffness matrix
K = [2*k -k; -k k];

Df = 400/800;
freq = [Df:Df:400];

omega = freq*2*pi;

for i = 1:length(omega)
    MDK = K+1i*omega(i)*C-omega(i)^2*M ;
    MDKi = inv(MDK) ;
    H11(i) = MDKi(1,1);
    H21(i) = MDKi(1,1);
end

figure
subplot(2,2,1)
plot(freq,abs(H11))
xlabel('Frequency [Hz]')
ylabel('H_{11}')
grid on

subplot(2,2,2)
plot(freq,abs(H21))
xlabel('Frequency [Hz]')
ylabel('H_{21}')
grid on

subplot(2,2,3)
plot(freq,unwrap(angle(H11)))
ylabel('Phase  [rad]')
xlabel('Frequency  [Hz]')
grid on

subplot(2,2,4)
plot(freq,unwrap(angle(H21)))
ylabel('Phase  [rad]')
xlabel('Frequency  [Hz]')
grid on

Je vous remercie d'avance pour votre aide.

[gaspar.koenig]

Bonjour.

Je ne sais pas si c'est encore d'actualité, mais ...

Q = unwrap(P) corrects the radian phase angles in a vector P by adding multiples of ±2π when absolute jumps between consecutive elements of P are greater than or equal to the default jump tolerance of π radians. If P is a matrix, unwrap operates columnwise. If P is a multidimensional array, unwrap operates on the first nonsingleton dimension.

Q = unwrap(P,tol) uses a jump tolerance tol instead of the default value, π.

Q = unwrap(P,[],dim) unwraps along dim using the default tolerance.

Q = unwrap(P,tol,dim) uses a jump tolerance of tol.

UNWRAP ne "déroulera" la fonction que lorsqu'elle connaitra des sauts 180° (ou 90°, ou pas réglable)... et non lorsque ta valeur dépassera ton pas

Une des solution reviens à chercher tes valeurs qui dépassent, puis à leur appliquer un offset de +/-2*pi...

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
variable=fonction;
variablefind=find(abs(variable)>pi);
while abs(variable(variablefind))>pi
              variable(variablefind)=variable(variablefind)-sign(variable(variablefind))*2*pi;
              variablefind=find(abs(variable)>pi);
end

Edit :

Tu peux le faire en indexation automatique...

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5

variable=fonction;
while abs(variable(abs(variable)>pi))>pi
         variable(abs(variable)>pi)=variable(abs(variable)>pi)-sign(variable(abs(variable)>pi));
end
