    Par défaut Calcul d'un coefficient de puissance

    Bonjour,
    J'essaye de calculer un coefficient de puissance à partir d'une équation prise dans une thèse mais je n'arrive pas à la courbe espérer.
    Voila l'équation ainsi que la courbe demandé

    Nom : Cp.PNG
Affichages : 21
Taille : 80,1 Ko

    Et voila ce que j'ai fais sur simulink avec dans f(u) l'équation du sujet, et ramp qui simule des valeurs entre 0 et 9.

    Nom : Cp matlab.PNG
Affichages : 21
Taille : 29,9 Ko

    Je ne comprend pas pourquoi j'obtiens cette courbe.

    Nom : Cp3.PNG
Affichages : 21
Taille : 25,0 Ko

    Si vous pouvez m'aider je vous en serais très reconnaissant !

    Merci

    Timothée

  2. #2
    Modérateur
    Avatar de le fab
    Homme Profil pro
    Développeur informatique
    Inscrit en
    mars 2005
    Messages
    1 543
    Détails du profil
    Informations personnelles :
    Sexe : Homme
    Âge : 42
    Localisation : France, Isère (Rhône Alpes)

    Informations professionnelles :
    Activité : Développeur informatique
    Secteur : Industrie

    Informations forums :
    Inscription : mars 2005
    Messages : 1 543
    Points : 2 729
    Points
    2 729

    Par défaut

    salut

    tu as quoi dans f(u) ? (parce que l'équation du sujet, c'est flou!)
    ca devrait être lambda1*u(1)+lambda2*u(2)+lambda3*u(3)+lambda4*u(4) +lambda5.

    tu sais que tu aurais pu éviter le truc illisible avec les * et le mux à gauche de f(u) et mettre qu'une entrée et directement l''équation lambda1*u^4+lambda2*u^3+lambda3*u^2+lambda4*u +lambda5 ?

    sinon verifie bien que tu as rentré les bon coefficients, parce que c'est sensé marcher :
    Code : Sélectionner tout - Visualiser dans une fenêtre à part
    ezplot(@(x) 1.92e-4*x^4 - 5.2e-3*x^3 + 2.44e-2*x^2 +5.79e-2*x +1.38e-4,[0 9]);
    Fabien

  3. #3
    Candidat au Club
    Homme Profil pro
    Étudiant
    Inscrit en
    octobre 2017
    Messages
    7
    Détails du profil
    Informations personnelles :
    Sexe : Homme
    Localisation : France, Essonne (Île de France)

    Informations professionnelles :
    Activité : Étudiant
    Secteur : High Tech - Électronique et micro-électronique

    Informations forums :
    Inscription : octobre 2017
    Messages : 7
    Points : 2
    Points
    2

    Par défaut

    Salut Fabien, merci pour ta réponse!
    Dans f(u) j'avais mis ça: a1*u[1]+a2*u[2]+a3*u[3]+a4*u[4]+a5 parce que je croyais avoir compris que les u justement venait de ramp. Et j'ai vérifié j'ai bien mis les bons coeffs.
    Je vais essayer d'enlever les trucs illisibles avec ton équation mais c'est sur l'entrée que je bloque en fait, il faut bien que ça soit plusieurs valeurs aléatoire non ?

  4. #4
    Modérateur
    Avatar de le fab
    Homme Profil pro
    Développeur informatique
    Inscrit en
    mars 2005
    Messages
    1 543
    Détails du profil
    Informations personnelles :
    Sexe : Homme
    Âge : 42
    Localisation : France, Isère (Rhône Alpes)

    Informations professionnelles :
    Activité : Développeur informatique
    Secteur : Industrie

    Informations forums :
    Inscription : mars 2005
    Messages : 1 543
    Points : 2 729
    Points
    2 729

    Par défaut

    tu mets une seule entrée (qui viens de la rampe) et tu élèves les puissances dans l'équation
    ca me parait quand même plus lisible

    ou alors tu développes tout en blocs simulink (bloc puissance, addition, gain ...)

    mais le mélange des deux est peu esthétique
    (et tu dois avoir une erreur d'implémentation quelque part, qui ne saute pas aux yeux)

  5. #5
    Candidat au Club
    Homme Profil pro
    Étudiant
    Inscrit en
    octobre 2017
    Messages
    7
    Détails du profil
    Informations personnelles :
    Sexe : Homme
    Localisation : France, Essonne (Île de France)

    Informations professionnelles :
    Activité : Étudiant
    Secteur : High Tech - Électronique et micro-électronique

    Informations forums :
    Inscription : octobre 2017
    Messages : 7
    Points : 2
    Points
    2

    Par défaut

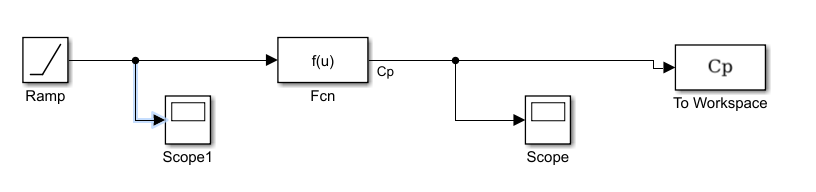

    C'est ce que j'ai fais mais j'obtiens le même résultat:
    Nom : Cp mat.PNG
Affichages : 12
Taille : 10,2 Ko
    j'ai mis 1.92e-4*u^4 - 5.2e-3*u^3 + 2.44e-2*u^2 +5.79e-2*u +1.38e-4 dans f(u) mais ca me donne exactement la même courbe...

  6. #6
    Modérateur
    Avatar de le fab
    Homme Profil pro
    Développeur informatique
    Inscrit en
    mars 2005
    Messages
    1 543
    Détails du profil
    Informations personnelles :
    Sexe : Homme
    Âge : 42
    Localisation : France, Isère (Rhône Alpes)

    Informations professionnelles :
    Activité : Développeur informatique
    Secteur : Industrie

    Informations forums :
    Inscription : mars 2005
    Messages : 1 543
    Points : 2 729
    Points
    2 729

    Par défaut

    bizarre bizarre, je viens de copier coller ton équation et je l'ai mise dans un bloc interpreted function comme toi : et ca marche !!

    tu as mis quoi dans ta ramp ? tu aurais pas mis 10 dans la pente des fois ??
    met un scope ne sortie de ta rampe, je parie qu'elle ne va pas de 0 à 9

  7. #7
    Candidat au Club
    Homme Profil pro
    Étudiant
    Inscrit en
    octobre 2017
    Messages
    7
    Détails du profil
    Informations personnelles :
    Sexe : Homme
    Localisation : France, Essonne (Île de France)

    Informations professionnelles :
    Activité : Étudiant
    Secteur : High Tech - Électronique et micro-électronique

    Informations forums :
    Inscription : octobre 2017
    Messages : 7
    Points : 2
    Points
    2

    Par défaut

    Si si j'ai bien mis de 0 à 9, le scope après la ramp donne ca

    Nom : Capture2.PNG
Affichages : 11
Taille : 24,1 Ko

    donc je comprend vraiment pas !

  8. #8
    Modérateur
    Avatar de le fab
    Homme Profil pro
    Développeur informatique
    Inscrit en
    mars 2005
    Messages
    1 543
    Détails du profil
    Informations personnelles :
    Sexe : Homme
    Âge : 42
    Localisation : France, Isère (Rhône Alpes)

    Informations professionnelles :
    Activité : Développeur informatique
    Secteur : Industrie

    Informations forums :
    Inscription : mars 2005
    Messages : 1 543
    Points : 2 729
    Points
    2 729

    Par défaut

    bein voila , tu a mis une pente de 10, du coup la sortie de la rampe varie de 0 à 90 comme le montre ton graphique (faut regarder les ordonnées qui reprensnete la sortie du bloc rampe en fonction du temps en abcisse)
    et du coup c'est normal !!

    essaye ça :
    Code : Sélectionner tout - Visualiser dans une fenêtre à part
    1
    2
    3
    4
    5
    figure
    subplot 211
    ezplot(@(x) 1.92e-4*x^4 - 5.2e-3*x^3 + 2.44e-2*x^2 +5.79e-2*x +1.38e-4,[0 9]);
    subplot 212
    ezplot(@(x) 1.92e-4*x^4 - 5.2e-3*x^3 + 2.44e-2*x^2 +5.79e-2*x +1.38e-4,[0 90]);
    met une pente de 1 dans le bloc

  9. #9
    Candidat au Club
    Homme Profil pro
    Étudiant
    Inscrit en
    octobre 2017
    Messages
    7
    Détails du profil
    Informations personnelles :
    Sexe : Homme
    Localisation : France, Essonne (Île de France)

    Informations professionnelles :
    Activité : Étudiant
    Secteur : High Tech - Électronique et micro-électronique

    Informations forums :
    Inscription : octobre 2017
    Messages : 7
    Points : 2
    Points
    2

    Par défaut

    Ah mais oui d'accord j'ai compris ! Erreur bête, ca fonctionne parfaitement!
    Merci beaucoup Fabien!
    Je continue sur mon projet, y'a moyen que je revienne ici quand je serais bloqué
