soit le diagramme de classe:
j'aimerais modéliser la contrainte suivante:
à une date donnée, un membre participe à une seule soutenance.
soit le diagramme de classe:
j'aimerais modéliser la contrainte suivante:
à une date donnée, un membre participe à une seule soutenance.
salut,
j'ai modélisé la contrainte en utilisant une association qualifié. voici le diagramme après modification:
la question qui se pose est la suivante:
comment transformer ce diagramme en un modèle relationnel.
Bonjour win_ubuntu,
Si on se situe au niveau relationnel (ou SQL), la situation doit être la suivante : une table, appelons-la PARTICIPATION, permet de brancher les tables MEMBRE et SOUTENANCE, tout en respectant la contrainte selon laquelle à une date donnée, un membre donné ne peut se trouver qu’à un seul endroit : c’est cette contrainte qui fait l'objet de la clé primaire de la table PARTICIPATION.
Code SQL :

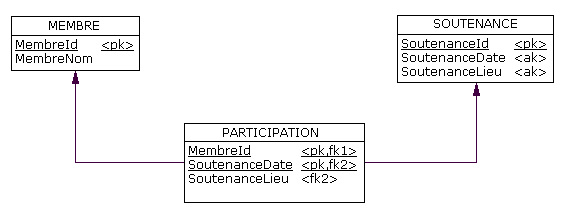

Diagramme relationnel correspondant :CREATE TABLE MEMBRE ( MembreId INT NOT NULL , MembreNom VARCHAR(32) NOT NULL , CONSTRAINT MEMBRE_PK PRIMARY KEY (MembreId) ) ; CREATE TABLE SOUTENANCE ( SoutenanceId INT NOT NULL , SoutenanceDate DATE NOT NULL , SoutenanceLieu VARCHAR(32) NOT NULL , CONSTRAINT MEMBRE_PK PRIMARY KEY (SoutenanceId) , CONSTRAINT MEMBRE_AK UNIQUE (SoutenanceDate, SoutenanceLieu) ) ; CREATE TABLE PARTICIPATION ( MembreId INT NOT NULL , SoutenanceDate DATE NOT NULL , SoutenanceLieu VARCHAR(32) NOT NULL , CONSTRAINT PARTICIPATION_PK PRIMARY KEY (MembreId, SoutenanceDate) , CONSTRAINT PARTICIPATION_MEMBRE_FK FOREIGN KEY (MembreId) REFERENCES MEMBRE (MembreId) , CONSTRAINT PARTICIPATION_SOUTENANCE_FK FOREIGN KEY (SoutenanceDate, SoutenanceLieu) REFERENCES SOUTENANCE (SoutenanceDate, SoutenanceLieu) ) ;
Observez que la paire {SoutenanceDate, SoutenanceLieu} est la clé de référence de SOUTENANCE, le singleton {SoutenanceId} étant alors (malgré les apparences), ravalé au rang de clé de rechange (je dirais même que l’attribut SoutenanceId devient parasite...)

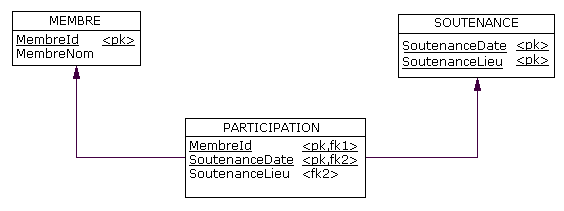

Le diagramme relationnel pertinent devient alors le suivant :
On fait le ménage en conséquence dans le code SQL :
CREATE TABLE MEMBRE ( MembreId INT NOT NULL , MembreNom VARCHAR(32) NOT NULL , CONSTRAINT MEMBRE_PK PRIMARY KEY (MembreId) ) ; CREATE TABLE SOUTENANCE ( SoutenanceDate DATE NOT null , SoutenanceLieu VARCHAR(32) NOT NULL , CONSTRAINT SOUTENANCE_PK PRIMARY KEY (SoutenanceDate, SoutenanceLieu) ) ; CREATE TABLE PARTICIPATION ( MembreId INT NOT NULL , SoutenanceDate DATE NOT null , SoutenanceLieu VARCHAR(32) NOT NULL , CONSTRAINT PARTICIPATION_PK PRIMARY KEY (MembreId, SoutenanceDate) , CONSTRAINT PARTICIPATION_MEMBRE_FK FOREIGN KEY (MembreId) REFERENCES MEMBRE (MembreId) , CONSTRAINT PARTICIPATION_SOUTENANCE_FK FOREIGN KEY (SoutenanceDate, SoutenanceLieu) REFERENCES SOUTENANCE (SoutenanceDate, SoutenanceLieu) ) ;
(a) Faites simple, mais pas plus simple ! (A. Einstein)
(b) Certes, E=mc², mais si on discute un peu, on peut l’avoir pour beaucoup moins cher... (G. Lacroix, « Les Euphorismes de Grégoire »)
=> La relativité n'existerait donc que relativement aux relativistes (Jean Eisenstaedt, « Einstein et la relativité générale »)
