Bonjour,

Je souhaiterais changer l'ordre des variables de groupe au sein de la légende d'un graphique, réalisé à partir de la procédure sgpanel, sans changer l'ordre d'apparition des groupes sur le graphique.

Le graphique que j'obtiens est le suivant :


Je souhaiterais qu'au sein de la légende l'année 2005 apparaisse avant l'année 2012.

J'utilise le code suivant :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7

proc sgpanel data=essai4;
	panelby var/ layout=columnlattice onepanel noborder colheaderpos=bottom novarname;
	hbar cat3 / response=tx group=annee stat=sum groupdisplay=cluster grouporder=descending nostatlabel;
	colaxis display=(nolabel) VALUES=(0 to 1 by 0.1) ;
	rowaxis display=(nolabel noline noticks);
run;

A partir de la base :
annee cat3 var tx
2005 A 1 35,85%
2005 B 1 81,85%
2005 C 1 0,00%
2005 D 1 65,96%
2005 E 1 66,06%
2012 A 1 12,77%
2012 B 1 65,03%
2012 C 1 0,00%
2012 D 1 50,00%
2012 E 1 45,14%
2005 A 2 32,08%
2005 B 2 71,37%
2005 C 2 0,00%
2005 D 2 68,09%
2005 E 2 64,68%
2012 A 2 0,00%
2012 B 2 16,56%
2012 C 2 0,00%
2012 D 2 27,50%
2012 E 2 15,56%

Merci d’avance pour votre aide.

[z6c3po]

bonjour

voici une solution qui a deux défauts... ça fait un peu bricolage (mais ça fait le job...) et ça ne fonctionnera qu'avec SAS 9.4 (puisque l'instruction STYLEATTRS n'est pas disponible pour les versions antérieures à SAS 9.4) :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

data essai4;
input annee cat3 $ var tx :nlpct. ;
tx2=tx/1000;
cards;
2005 A 1 35,85%
2005 B 1 81,85%
2005 C 1 0,00%
2005 D 1 65,96%
2005 E 1 66,06%
2012 A 1 12,77%
2012 B 1 65,03%
2012 C 1 0,00%
2012 D 1 50,00%
2012 E 1 45,14%
2005 A 2 32,08%
2005 B 2 71,37%
2005 C 2 0,00%
2005 D 2 68,09%
2005 E 2 64,68%
2012 A 2 0,00%
2012 B 2 16,56%
2012 C 2 0,00%
2012 D 2 27,50%
2012 E 2 15,56%
;

proc sgpanel data=essai4;
    styleattrs datacolors=(cx7C95CA cxDE7E6F cx7C95CA cxDE7E6F);
    panelby var/ layout=columnlattice onepanel noborder colheaderpos=bottom novarname;
    hbar cat3 / response=tx2 group=annee stat=sum groupdisplay=cluster grouporder=ascending nostatlabel ;
    hbar cat3 / response=tx group=annee stat=sum groupdisplay=cluster grouporder=descending nostatlabel ;
    colaxis display=(nolabel) VALUES=(0 to 1 by 0.1) ;
    rowaxis display=(nolabel noline noticks);
run;

pour une version antérieure à 9.4, il faut modifier le style ods utilisé de la manière suivante (bon.. ça reste quand même de l'ordre du bricolage...)

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

proc template ;
   define style lemien;
   parent=styles.listing;
   class GraphColors /
         'gdata3' = cx7C95CA
         'gdata4' = cxDE7E6F ;
   end;
run;

ods html style=lemien ;

proc sgpanel data=essai4;
    panelby var/ layout=columnlattice onepanel noborder colheaderpos=bottom novarname;
    hbar cat3 / response=tx2 group=annee stat=sum groupdisplay=cluster grouporder=ascending nostatlabel ;
    hbar cat3 / response=tx group=annee stat=sum groupdisplay=cluster grouporder=descending nostatlabel ;
    colaxis display=(nolabel) VALUES=(0 to 1 by 0.1) ;
    rowaxis display=(nolabel noline noticks);
run;

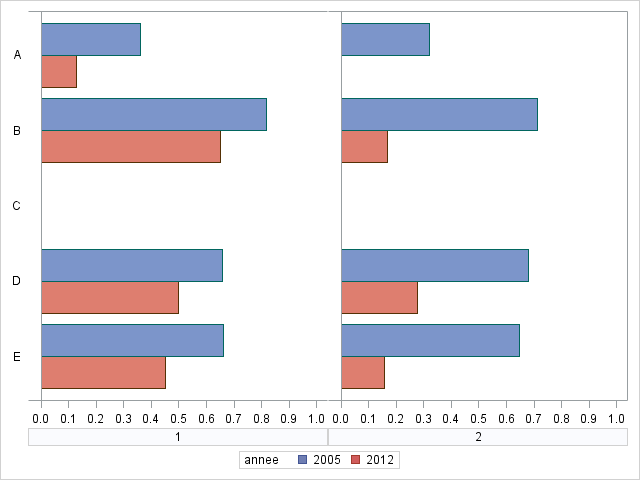

et vous obtenez :


et voilà !

Cordialement

Sébastien Ringuedé

[pb_sas]

Merci pour cette solution, ça marche très bien.

Cordialement

[pb_sas]

Je me demandais également comment enlever toutes les bordures et rajouter les valeurs des taux à l'intérieur des histogrammes.

J'ai essayé le code suivant pour enlever les bordures :

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
proc template ;
  define style lemien;
parent=styles.journal;
 class GraphColors /
 'gdata3' = grayc7
'gdata4' = gray90 ;
class graphwalls /
frameborder=off;
class graphbackground /
color=white;
  end;
run;

Mais ça ne marche pas.

Pour l'ajout des pourcentage, je connais l'option "inside=sum" mais ça ne marche que pour les histogrammes verticaux (vbar).

Merci d'avance.

[z6c3po]

Quelles sont les bordures que vous souhaitez enlever ?

j'en enlève quelques unes dans ce programme (mais celle autour du cartouche [1 2]... je vous le laisse ;-))

Code :

Sélectionner tout - Visualiser dans une fenêtre à part

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54

data essai4;
input annee cat3 $ var tx :nlpct. ;
tx2=tx/1000;
tx_fake=tx-0.15;
if tx_fake<0 then tx_fake=0;
if tx>0 then tx_label=tx;else tx_label=.;
cards;
2005 A 1 35,85%
2005 B 1 81,85%
2005 C 1 0,00%
2005 D 1 65,96%
2005 E 1 66,06%
2012 A 1 12,77%
2012 B 1 65,03%
2012 C 1 0,00%
2012 D 1 50,00%
2012 E 1 45,14%
2005 A 2 32,08%
2005 B 2 71,37%
2005 C 2 0,00%
2005 D 2 68,09%
2005 E 2 64,68%
2012 A 2 0,00%
2012 B 2 16,56%
2012 C 2 0,00%
2012 D 2 27,50%
2012 E 2 15,56%
;


proc template ;
   define style lemien;
   parent=styles.listing;
   class GraphColors /
         'gdata3' = cx7C95CA
         'gdata4' = cxDE7E6F
         'gdata5' = cx7C95CA
         'gdata6' = cxDE7E6F ;
   end;
run;

ods html style=lemien ;
ods graphics / noborder ;
proc sgpanel data=essai4;
    panelby var/ layout=columnlattice onepanel noborder colheaderpos=bottom novarname;
    hbar cat3 / response=tx2 group=annee stat=sum groupdisplay=cluster grouporder=ascending nostatlabel ;
    hbar cat3 / response=tx group=annee stat=sum groupdisplay=cluster grouporder=descending nostatlabel nooutline name='a' ;
    hbar cat3 / response=tx_fake group=annee stat=sum groupdisplay=cluster grouporder=descending nostatlabel nooutline name='a' datalabel=tx_label;
	refline 0 / axis=x;
    colaxis display=(nolabel) VALUES=(0 to 1 by 0.1) ;
    rowaxis display=(nolabel noline noticks);
	keylegend 'a' / noborder ;
run;

encore du bricolage...

Cordialement

Sébastien Ringuedé

[pb_sas]

Bonjour,

Merci pour votre réponse.

Les bordures que je souhaite enlever sont celles au dessus du graphique et sur le côté droit du graphique. (effectivement mon message n'était pas très précis, je compte bien sûr enlever les bordures autour de [1 2] et de la légende toute seule ;-) ).

Cordialement et merci encore,

Emeline
